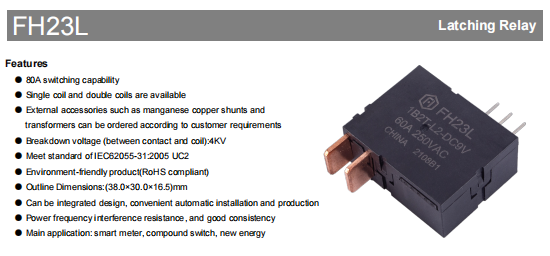

The FH23L on korkea suorituskyky sähköinen lukitusrele suunniteltu älykkäille mittareille, yhdistelmäkytkimille ja uusille energiasovelluksille. Tehokkaan 80 A:n kytkentäkapasiteetin ja erinomaisen sähköisen suorituskyvyn ansiosta FH23L säilyttää vakaan toiminnan ankarissa ympäristöissä ja täyttää IEC62055-31:2005 UC2-standardin vaatimukset.

Ydinedut

Energiatehokas: Magneettinen säilytysrakenne vaatii sähköenergiaa vain kytkentätilan aikana, mikä vähentää merkittävästi energiankulutusta

Ultrakuorma: 80A maksimikytkentävirta, 15 000VA kytkentäkapasiteetti, täyttää suuren tehontarpeen

Pitkäikäinen: Mekaaninen käyttöikä jopa 100 000 sykliä, sähköinen 5 000 sykliä (UC2-standardi)

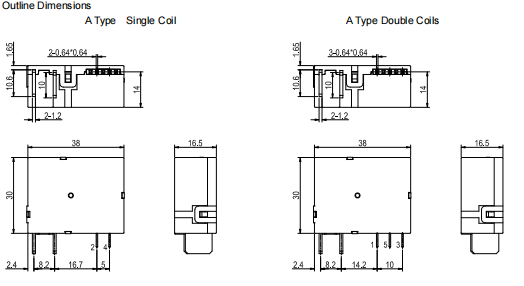

Kompakti rakenne: Kompakti koko 38,0 x 30,0 x 16,5 mm, helppo automatisoida Asennus

Ympäristövaatimustenmukaisuus: RoHS-yhteensopiva, vihreä tuote

Teknisten parametrien kohokohdat

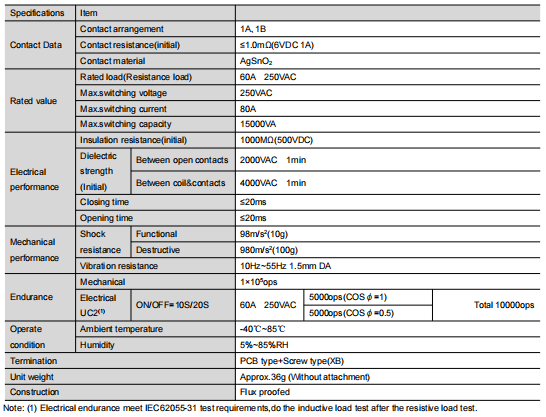

Sähköiset ominaisuudet

Kosketinvastus: ≤1.0mΩ (alkuarvo)

Eristysvastus: 1000MΩ (500VDC)

Jännitteen kestovoima: 2000 VAC (1 minuutti)

Kytkentäaika: ≤20ms (sulje/irrota)

Ympäristöön sopeutuminen

Käyttölämpötila: -40 ℃ ~ 85 ℃ Laaja lämpötila-alue

Kosteusalue: 5 % ~ 85 % RH

Tärinänkestävyys: 10Hz ~ 55Hz, 1,5mm amplitudi

Iskunkestävyys: Toiminnallinen 98m/s²(10g), Tuhoava 980m/s²(100g)

Monipuoliset kokoonpanot

FH23L tarjoaa joustavia konfigurointivaihtoehtoja eri sovellusten tarpeisiin:

Kelatyyppivaihtoehdot

Yhden kelan versio: tilaa säästävä, yksinkertaistaa johdotusta

Dual Coil Version: riippumaton avaamisen ja sulkemisen ohjaus, luotettavampi toiminta Luotettava

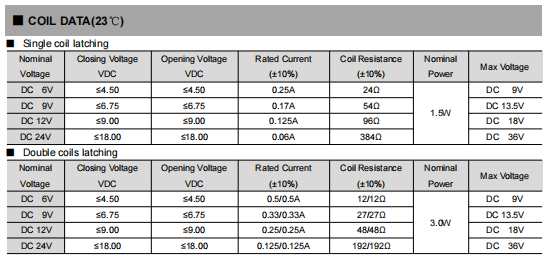

Jännitteen erittely

Tukee useita tasajännitteitä: 6V/9V/12V/24V, jokainen jännitemääritys tarjoaa yksityiskohtaiset lukitus-/vapautusjänniteparametrit

Valinnaiset lisävarusteet

Ulkoisia lisävarusteita, kuten mangaani-kupari-shuntit ja muuntajat ovat saatavilla asiakkaiden tarpeiden mukaan

Tyypillisiä sovellusskenaarioita

Älykäs mittausjärjestelmä: tarkka ohjaus, alhainen energiankulutus

Uudet energialaitteet: aurinkoinvertterit, tuulivoiman ohjausjärjestelmä

Komposiittikytkinlaite: korkea luotettavuus Piirin kytkentä

Älykäs kotijärjestelmä: DIN-kiskoasennus, tilaa säästävä

Asennus- ja käyttösuositukset

Suositeltu käyttöjännite on 1-1,5 kertaa nimellisjännite

Pulssin leveys ≥50 ms, vältä pitkittynyttä jännitystä (yli 1 minuutti)

Pistejuottoa suositellaan kuormitusliittimiin, vältä reflow- tai aaltojuottoa

Tarkista releiden tila ennen käyttöä ja nollaa tarvittaessa

Räätälöity palvelu

FH23L tukee henkilökohtaista räätälöintiä, mukaan lukien kosketusmateriaali, piirilevyn asennustyyppi, kelakokoonpano jne. Suunnittelutiimimme voi tarjota sinulle ammattimaista teknistä tukea ja ratkaisuja.

Ota yhteyttä jo tänään saadaksesi optimaalisen FH23L-sähkölukitusreleen kokoonpanon, joka tarjoaa luotettavia kytkentäratkaisuja älymittarillesi ja uusiin energiaprojekteihin!

FH23L-lukitusrele tarjoaa korkean suorituskyvyn kytkennän 80 A kapasiteetilla ja 15 000 VA:n teholla, energiatehokkaan toiminnan (nollateho vakaassa tilassa) ja pidennetyn käyttöiän (100 000 mekaanista toimintoa). Sen kompakti 38 × 30 × 16,5 mm:n rakenne kestää äärimmäisiä lämpötiloja (-40 ℃ - 85 ℃), mikä tekee siitä ihanteellisen älykkäille mittareille, uusiutuvan energian järjestelmille ja teollisuusautomaatiolle. Tämä RoHS-yhteensopiva, ISO-sertifioitu rele tarjoaa luotettavan tehonsäädön, joka on saatavana yksi-/kaksikääminä (6–24 VDC) ja mukautetuilla lisävarusteilla.
