Sähkömekaanisten releiden, monikäyttöisten releiden ja automaatioreleiden ymmärtäminen nykyaikaisissa teollisissa ohjausjärjestelmissä

1. Perusperiaatteet

1.1 Määritelmä ja ydintoiminto

An sähkömekaaninen rele on elektroninen ohjauslaite, jota käytetään laajalti automaattisissa ohjauspiireissä. Sen päätehtävä on ohjata suurempaa virtaa pienemmällä virralla, jolloin saavutetaan automaattinen säätö, turvasuojaus ja piirin muunnos.

Tärkeimmät ominaisuudet sähkömekaaniset releet :

• Koostuu ohjausjärjestelmästä (tulopiiri) ja ohjatusta järjestelmästä (lähtöpiiri)
• Toimii "automaattisena kytkimenä" sähköjärjestelmissä
• Tarjoaa sähköisen eristyksen ohjaus- ja kuormituspiirien välille
• Mahdollistaa kauko-ohjaimen ja signaalin vahvistuksen

1.2 Toimintaperiaate

Releen toimintaperiaate perustuu sähkömagneettiseen vaikutukseen. Kun käämiin kytketään virta, syntyy magneettikenttä, joka houkuttelee ankkuria ja ohjaa koskettimet kytkemään tai irrottamaan piirin.

Toimintajärjestys noudattaa näitä vaiheita:

2. Tekniset tiedot

2.1 Suorituskykyparametrit

Tyypilliset tekniset tiedot sähkömekaaniset releet sisältää:

2.2 Yhteystiedot

Yleiset yhteystyypit kohteelle sähkömekaaniset releet :

• SPST (Single Pole Single Throw): Yksi tulo- ja yksi lähtöliitin; toimii yksinkertaisena on/off-kytkimenä; saatavana normaalisti avoimina tai normaalisti suljettuina versioina
• SPDT (Single Pole Double Throw): Yksi tulo vaihtaa kahden lähdön välillä; tarjoaa valittavia piiripolkuja
• DPDT (Double Pole Double Throw): Kaksi täysin eristettyä piiriä valittavissa olevilla lähdöillä; ihanteellinen useiden piirien tai redundanttien signaalipolkujen samanaikaiseen ohjaukseen

3. Monisovellusreleet

3.1 Sovellusalueet

Monikäyttöiset releet on suunniteltu vastaamaan erilaisiin toiminnallisiin vaatimuksiin useilla teollisuuden aloilla. Näissä laitteissa yhdistyvät vankka rakenne ja joustavat konfigurointivaihtoehdot.

Ensisijaisia sovellusalueita ovat:

3.2 Tekniset edut

Keskeiset edut monisovellusreleet :

• Korkea luotettavuus ja turvallisuus: Laadukkaat materiaalit ja edistynyt valmistus takaavat vahvan häiriöneston, pitkän käyttöiän ja vakaan toiminnan
• Tilaa säästävä muotoilu: Kompakti koko mahdollistaa helpon asennuksen suuritiheyksisille piirilevyille
• Eipea vastaus: Nopea vaihto vastaa kehittyneiden automaatiojärjestelmien toistuvien toimintojen vaatimuksiin
• Joustava asennus: Harkittu suunnittelu tekee vaihdosta ja huollosta helppoa ja vähentää seisokkeja

4. Automaatioreleet

4.1 Rooli teollisuusjärjestelmissä

Automaatioreleet toimivat peruskomponentteina nykyaikaisessa teollisuusautomaatioarkkitehtuurissa. Ne toimivat rajapintana pienjänniteohjausjärjestelmien ja suuritehoisten teollisuuslaitteiden välillä.

Tärkeimmät toiminnot automaatioreleet :

• Signaalin vahvistus: Muuntaa heikot anturilähdöt riittäväksi tehoksi toimilaitteiden ohjaamiseksi
• Piirin eristys: Tarjoaa sähköisen erotuksen herkän ohjauselektroniikan ja suurjännitevirtapiirien välillä
• Kuorman vaihto: Moottoreiden, pumppujen, lämmittimien ohjaus tarkalla ajoituksella
• Turvalukitus: Hätäpysäytystoimintojen ja suojaavien sammutussarjojen toteuttaminen
• Sekvenssiohjaus: Mahdollistaa useiden koneiden koordinoidun toiminnan tuotantolinjoilla

4.2 Integrointi ohjausjärjestelmiin

Automaatioreleet integroida saumattomasti:

• Ohjelmoitavat logiikkaohjaimet (PLC)
• Supervisory Control ja Data Acquisition (SCADA) -järjestelmät
• Etävalvontajärjestelmät
• Kiinteistönhallintajärjestelmät (BMS)

5. Teollisuussovellukset

5.1 Valmistus ja prosessinohjaus

Teollisuuden automaatio- ja prosessinohjausjärjestelmissä sähkömekaaniset releet and automaatioreleet toimivat kriittisinä liitäntöinä ohjelmoitavien logiikkaohjaimien ja raskaiden toimilaitteiden välillä.

Erityisiä sovelluksia ovat:

• Moottorien ohjaus kokoonpanolinjoilla
• Pumppujen ja kuljetinhihnojen hallinta
• Turvalukkojen käyttöönotto
• Mahdollistaa tarkat tuotantorytmit

5.2 Virtajärjestelmän suojaus

Sähköreleet toimivat suojalaitteina siirto- ja jakelujärjestelmissä. Ne havaitsevat viat, kuten ylivirran, alijännitteen tai oikosulut, ja laukaisevat katkaisijat estääkseen muuntajien, syöttölaitteiden ja kytkettyjen laitteiden vaurioitumisen.

5.3 Koti- ja rakennusautomaatio

Releitä käytetään laajasti kaupallisissa ja teollisissa valaistusjärjestelmissä. Ne integroidaan läsnäoloantureiden, kiinteistönhallintajärjestelmien tai ohjelmoitavien ohjaimien kanssa mahdollistaakseen automaattisen ohjauksen, ajoitetun kytkennän ja energiatehokkuuden.

6. Yritysprofiili: Zhejiang Fanhar Electronics

6.1 Yrityksen yleiskatsaus

Zhejiang Fanhar Electronics Co., Ltd. on kansallinen korkean teknologian yritys, joka on erikoistunut releiden tutkimukseen ja kehitykseen, valmistukseen ja myyntiin. Yrityksellä on lähes 500 työntekijän ammattitaitoinen tiimi ja 30 täysin automatisoitua tuotantolinjaa.

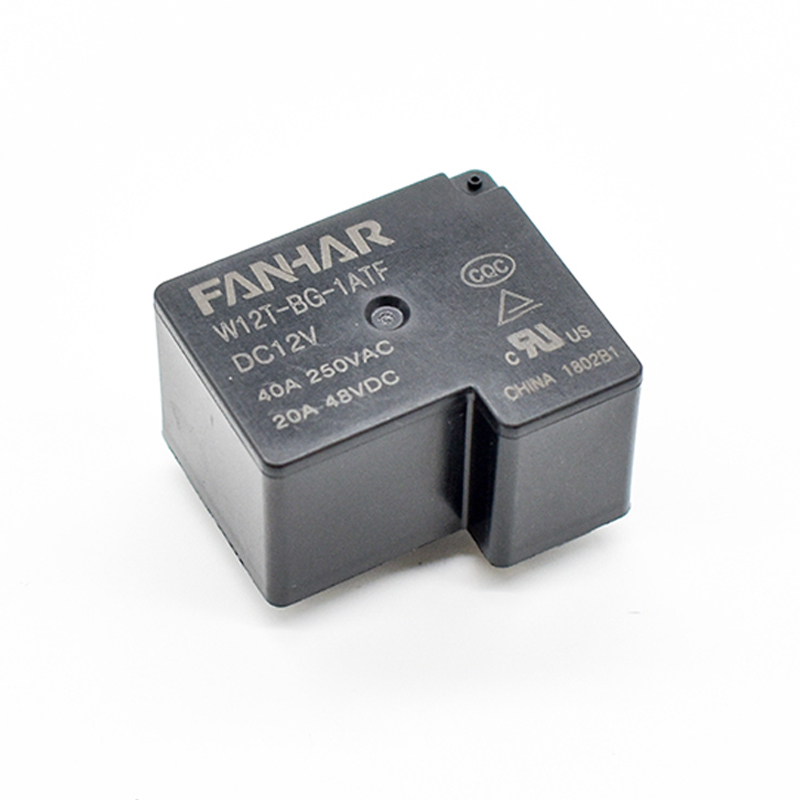

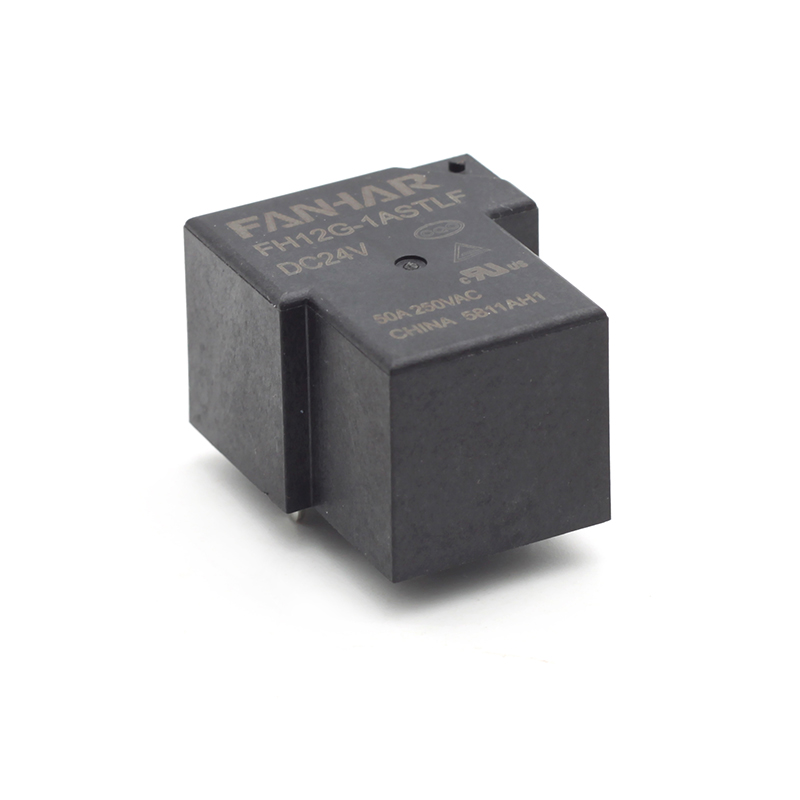

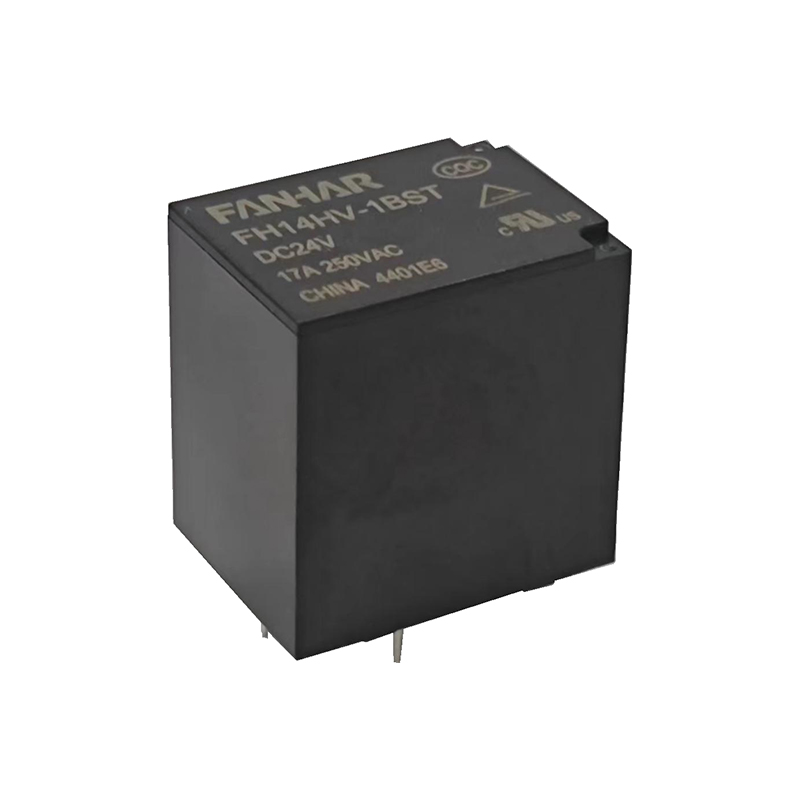

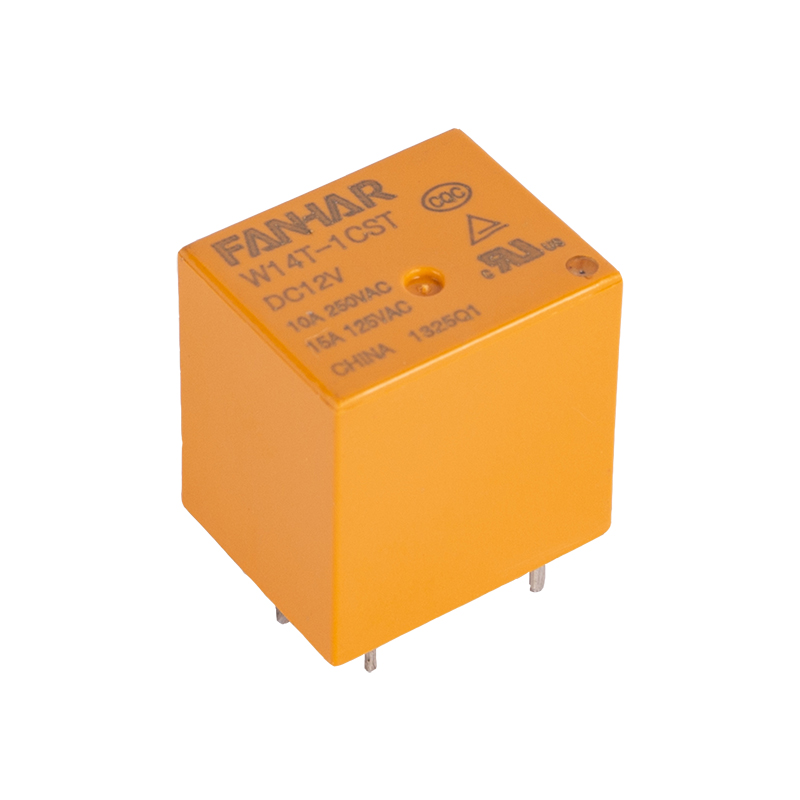

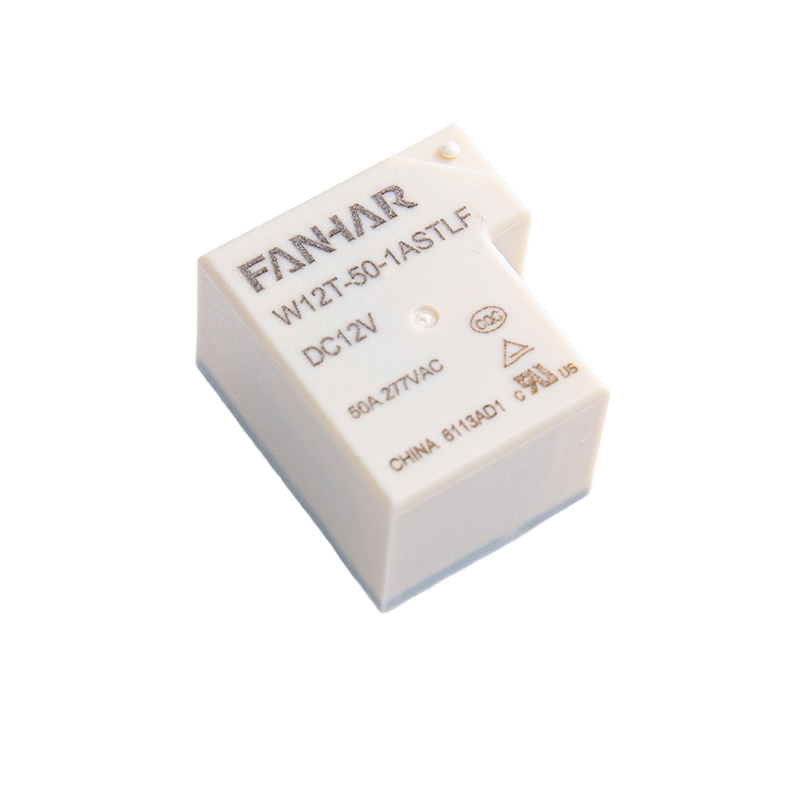

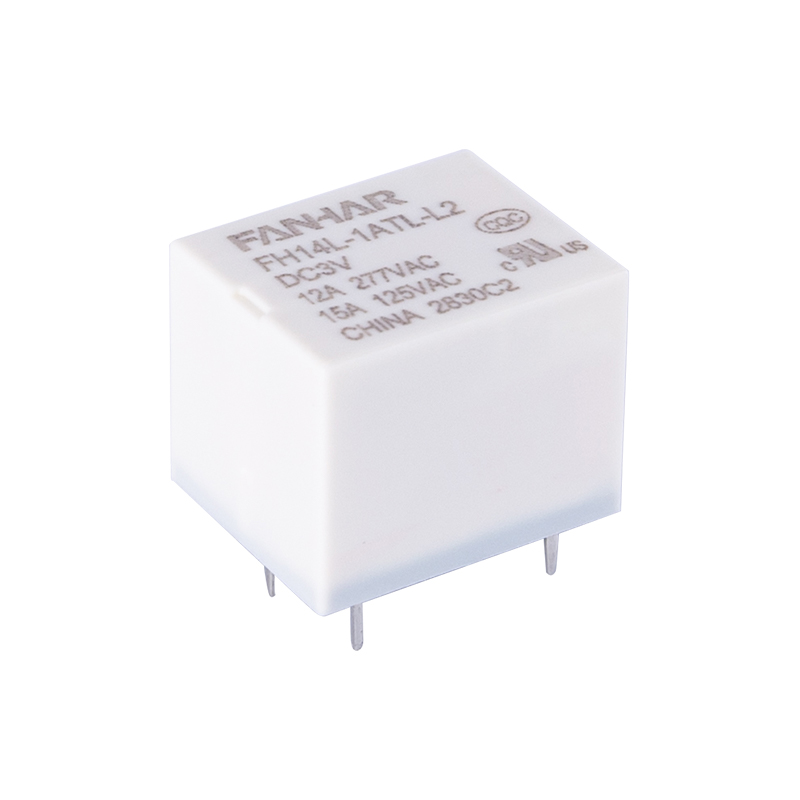

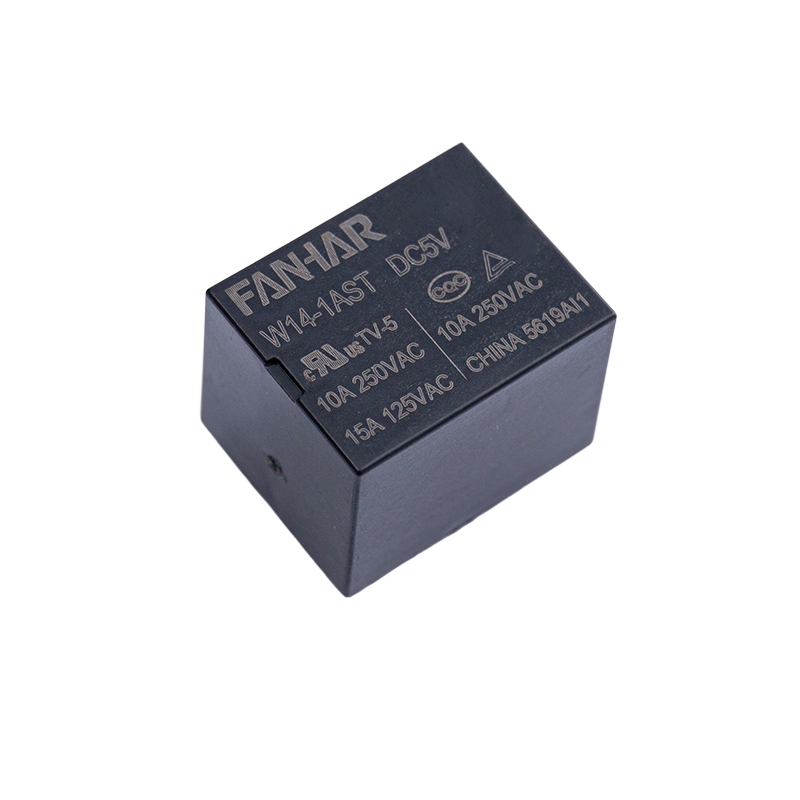

6.2 Tuoteportfolio

Yrityksen tuotteita käytetään laajasti:

• Älykodin järjestelmät
• Aurinkosähkö uusi energia
• Latauspaalut
• Älykkäät mittarit
• Teollinen ohjaus

6.3 Laatu ja innovaatio

Asiakkaiden palvelemiseksi ja markkinoiden vaatimuksiin vastaamiseksi Zhejiang Fanhar Electronics parantaa jatkuvasti tuotteitaan ja valmistustekniikoitaan investoimalla 6–8 % vuotuisista myyntituloistaan T&K-toimintaan ja innovaatioihin.

Yritys on tunnustettu kansalliseksi korkean teknologian yritys- ja maakunnan T&K-keskukseksi, jolla on yli 40 kansallista patenttia. Tuotteet ovat saaneet kansainväliset sertifikaatit, mukaan lukien ISO9001, ISO14001 ja ISO45001, sekä arvovaltaiset UL-, TUV- ja CQC-sertifikaatit, jotka ovat täysin EU:n ROHS/REACH-direktiivien mukaisia.

7. Vertailu: Sähkömekaaniset vs. puolijohderelet

7.1 Tekniset erot

7.2 Valintaohjeet

Valitse sähkömekaaniset releet varten:

• Suurvirtasovellukset
• Selkeät fyysiset eristysvaatimukset
• Kustannusherkät mallit
• Kohtalaiset kytkentätaajuudet
• Sovellukset, jotka vaativat toiminnan äänivahvistuksen

Valitse solid-state relays for:

• Nopeita kytkentävaatimuksia
• Hiljaiset toimintaympäristöt
• Erittäin usein toistuvia vaihtotoimintoja
• Vakava tärinä- tai pölykontaminaatio
• Sovellukset, joissa mekaanista kulumista ei voida hyväksyä

8. Valintakriteerit

8.1 Tekniset näkökohdat

Valittaessa sähkömekaaniset releet , monisovellusreleet , tai automaatioreleet , arvioi seuraavat tekijät:

8.2 Kuormatyypin ominaisuudet

Eri kuormatyypit asettavat ainutlaatuisia kytkentähaasteita:

• Resistiiviset kuormat: Lämmittimet, hehkulamput; nykyiset suhteellisen hyvänlaatuiset kytkentäolosuhteet
• Induktiiviset kuormat: Moottorit, solenoidit, muuntajat; synnyttävät suuria sysäysvirtoja ja jännitepiikkejä, jotka vaativat parannettuja kosketusmateriaaleja ja valokaaren vaimennusta
• Kapasitiiviset kuormat: Virtalähteet, kondensaattori pankit; vaikeita käynnistysolosuhteita, jotka saattavat vaatia esilatauspiirejä

9. Huolto ja vianetsintä

9.1 Yleiset vikatilat

Vikatilojen ymmärtäminen auttaa estämään releen toimintahäiriön:

• Kontaktihitsaus: Koskettimien sulake suljettu liiallisen virran tai valokaaren vuoksi; ennaltaehkäisyyn kuuluu käynnistysvirtojen ja kaarenvaimennuspiirien oikea mitoitus
• Kelan palaminen: Johtuu ylijännitteestä tai jatkuvasta toiminnasta käyttöjakson jälkeen
• Kosketuskorroosio: Syynä on ympäristöaltistus tai harvinainen käyttö
• Mekaaninen kuluminen: Normaali heikkeneminen toistuvista kytkentätoiminnoista

9.2 Testausmenettelyt

Perusreletestaus sisältää:

1. Mittaa kelan vastus yleismittarilla (ääretön vastus osoittaa kelan auki)
2. Aseta nimellisjännite kelan liittimiin ja tarkista kytkentä
3. Mittaa jatkuvuutta koskettimien välillä jännitteissä ja jännitteettömässä tilassa
4. Varmista, että koskettimet palaavat oletustilaan, kun jännite poistetaan

10. Tulevaisuuden trendit

10.1 Teknologinen kehitys

Evoluutio sähkömekaaniset releet , monisovellusreleet , ja automaatioreleet jatkaa useilla tärkeillä trendeillä:

• Miniatyrisointi: Pienemmät releet, jotka pystyvät käsittelemään suuria kuormia ja vievät minimaalisen piirilevyalueen
• Älyreleet: Antureiden ja tietoliikenneprotokollien integrointi reaaliaikaista dataa ja kauko-ohjausta varten
• Edistyneet materiaalit: Parannetut kosketusmateriaalit, parannettu valokaaren kestävyys ja pidempi käyttöikä
• Energiatehokkuus: Suunnittelut minimoivat virrankulutuksen ja maksimoivat kestävyyden

11. Usein kysytyt kysymykset (FAQ)

Q1: Mikä on sähkömekaanisen releen tyypillinen käyttöikä?

V: Käyttöikä riippuu suuresti kuormituksen tyypistä ja kytkentätaajuudesta. Nämä laitteet voivat saavuttaa miljoonia toimintasyklejä kevyissä resistiivisissä kuormissa ja harvoin kytkeytyvinä. Raskaat induktiiviset kuormat tai suurtaajuiset kytkennät voivat lyhentää käyttöikää satoihin tuhansiin jaksoihin.

Q2: Miksi releestäni kuuluu napsahtava ääni?

V: Kuuluva naksahdus on normaali sähkömekaanisten releiden ominaisuus, joka johtuu ankkurin ja koskettimien mekaanisesta liikkeestä. Tämä ääni ilmaisee oikean mekaanisen toiminnan ja antaa hyödyllistä palautetta vianetsintää varten.

Q3: Kuinka valitsen EMR:n ja SSR:n välillä?

V: Valitse sähkömekaaniset releet suurvirtasovelluksiin, selkeät fyysiset eristysvaatimukset, kustannusherkät mallit ja kohtalaiset kytkentätaajuudet. Valitse puolijohdereleet nopeaan kytkentään, äänettömään toimintaan tai ympäristöihin, joissa on voimakasta tärinää.

Q4: Mikä aiheuttaa kontaktihitsauksen?

V: Kosketinhitsaus johtuu tyypillisesti liiallisesta syöttövirrasta tai pitkittyneestä valokaaresta kytkennän aikana. Ennaltaehkäisystrategioihin kuuluu oikea releen mitoitus syöttövirroille ja releiden valinta sopivilla kosketinmateriaaleilla.

Q5: Voivatko sähkömekaaniset releet kytkeä sekä vaihto- että tasavirtaa?

V: Kyllä, mutta DC-kytkentä on vaativampaa, koska nollaristeyksien puuttuminen mahdollistaa valokaarien säilymisen pidempään, mikä aiheuttaa suurempaa kosketuseroosiota. Tasavirtakytkemiseen mitoitettujen releiden nimellisvirta on tyypillisesti pienempi kuin AC-vastaavilla releillä.

Kysymys 6: Mitä sertifikaatteja teollisilla releillä pitäisi olla?

V: Tärkeitä sertifikaatteja ovat UL Pohjois-Amerikan markkinoille, CE eurooppalaisten vaatimustenmukaisuuden osalta ja IEC-standardit kansainvälisille sovelluksille. Ympäristövaatimustenmukaisuussertifikaatit, kuten ROHS ja REACH, varmistavat vaarallisten aineiden rajoittamisen.

Q7: Kuinka testaan ​​relettä?

V: Mittaa kelan resistanssi yleismittarilla, käytä nimellisjännitettä ja kuuntele kytkentää, mittaa koskettimen jatkuvuus molemmissa tiloissa ja tarkista palautuminen oletusasentoihin jännitteettömänä.

Q8: Mitä eroa on NO- ja NC-koskettimilla?

V: Normaalisti avoimet (NO) koskettimet ovat auki, kun kela on jännitteettömänä, ja sulkeutuvat jännitteen ollessa päällä. Normaalisti suljetut (NC) koskettimet ovat kiinni, kun ne ovat jännitteettömiä, ja auki, kun ne on kytkettynä.
