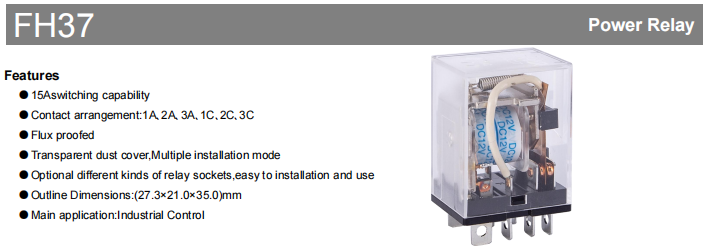

The FH37 rele on erittäin luotettava ohjauskomponentti, joka on suunniteltu ensisijaisesti vaikeisiin teollisuustilanteisiin. Se integroi suuren kytkentäkapasiteetin jopa 15A, joustavat kosketinkonfiguraatiot, vankan mekaanisen rakenteen ja kätevät asennusominaisuudet. Tuotteessa on vuonkestävä rakenne ja läpinäkyvä pölysuoja, se tukee useita asennustiloja ja on yhteensopiva erilaisten releliitäntöjen kanssa. Se pyrkii tarjoamaan luotettavan, pitkäikäisen ja helposti huollettavan kuormanhallintaratkaisun teollisuusautomaatiojärjestelmiin. Tämä spesifikaatio tarjoaa kattavan yleiskatsauksen sen teknisistä ominaisuuksista ja suorituskykyparametreista valintasi ja sovelluksesi tueksi.
Tuotteen ydinominaisuudet
FH37-releen tärkein vahvuus on sen erinomainen sähköinen ja mekaaninen suorituskyky. Sen kytkentäkapasiteetti on jopa 15 A, ja se kestää 250 VAC:n ja 30 VDC:n kuormat, ja maksimikytkentäkapasiteetti on 3750 VA (450 W). Relekoskettimet koostuvat AgSnO₂:sta (Silver Tin Oxide), mikä tarjoaa johtavuuden ja pidennetyn kestävyyden.
Suunnittelu korostaa mukavuutta ja luotettavuutta teollisiin sovelluksiin. Fluxtiivis rakenne suojaa sisäiset komponentit lialta juottamisen aikana, kun taas läpinäkyvä pölysuoja helpottaa releen kunnon suoraviivaista visuaalista arviointia. Kompaktin kokonsa 27,3 × 21,0 × 35,0 mm ja PCB-asennustyylin ansiosta se soveltuu suuritiheyksisiin asetteluihin. Sen modulaarinen rakenne yksinkertaistaa entisestään asennusta ja huoltoa.
Yksityiskohtaiset tekniset tiedot

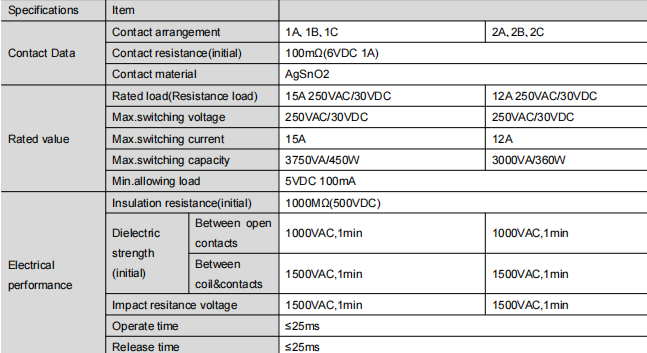

Sähköinen suorituskyky
Yhteystiedot: Saatavilla muodoissa, kuten 1A, 1B, 1C jne.
Ensimmäinen kosketusvastus: ≤ 100 mΩ (mitattu jännitteellä 6 VDC, 1A).
Nimelliskuorma: 15A @ 250VAC / 30VDC (resistiivinen kuorma).
Suurin kytkentäjännite: 250VAC / 30VDC.
Suurin kytkentävirta: 15A.
Eristysvastus: ≥ 1000MΩ (500VDC).
Dielektrinen lujuus:
Avointen koskettimien välillä: 1000 VAC 1 minuutin ajan.
Kelan ja koskettimien välillä: 1500 VAC 1 minuutin ajan.
Kytkentänopeus: Toiminta-aika ≤ 25 ms, vapautusaika ≤ 25 ms.
Sähköinen käyttöikä: 100 000 toimintoa nimellisresistiivisellä kuormalla (15A, 250VAC/30VDC), ON/OFF-jaksolla 1s/9s huoneenlämpötilassa.

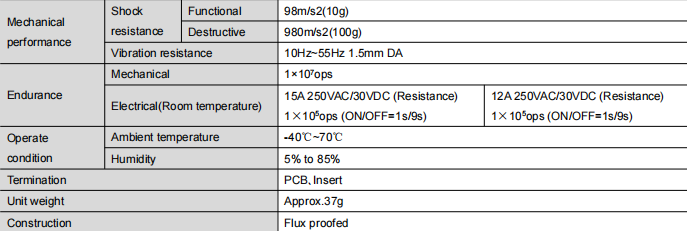

Mekaaninen ja ympäristöllinen suorituskyky
Mekaaninen käyttöikä: Jopa 10 000 000 toimintoa.
Iskunkestävyys:
Toiminnallinen: 98 m/s² (10g).
Tuhoava: 980 m/s² (100g).
Tärinänkestävyys: 10Hz-55Hz, 1,5mm DA.
Käyttölämpötila: -40 ℃ - 70 ℃.
Käyttökosteus: 5 % - 85 % RH (ei tiivistyvä).
Fyysiset ominaisuudet
Liitintyyppi: PCB-liitäntätyyli.
Paino: n. 37 grammaa.
Rakenne: Fluxtiivis tiivistetty rakenne.

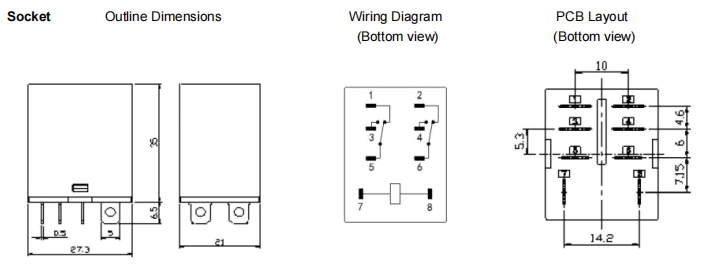

Asennus- ja mittatiedot
Katso tarkemmat asennusreikien sijainnit ja asettelun mitat tuotepiirustuksista (viiteindeksi: [38, 113, 925, 346]).
Toleranssihuomautukset:
Ääriviivamittojen toleranssit:
≤ 1 mm: ±0,2 mm
1mm ja <5mm: ±0,3mm
≥5mm: ±0,5mm
Piirilevyn asettelun toleranssit (ellei erikseen): ±0,1 mm
Yhteenveto
FH37-sarjan rele on luotettava perusta teollinen valvonta sovelluksia korkean kytkentäkapasiteetin, poikkeuksellisen mekaanisen ja sähköisen pitkäikäisyyden, vahvan ympäristönsietokyvyn ja käyttäjälähtöisen asennussuunnittelun ansiosta. Se ei ainoastaan täytä luotettavan toiminnan tiukkoja vaatimuksia vaikeissa ympäristöissä, vaan myös parantaa järjestelmän ylläpidettävyyttä läpinäkyvän ja modulaarisen arkkitehtuurinsa ansiosta. Kun valitset FH37:n, saat ohjausjärjestelmääsi perusosan, joka kestää ja on vakaa.
