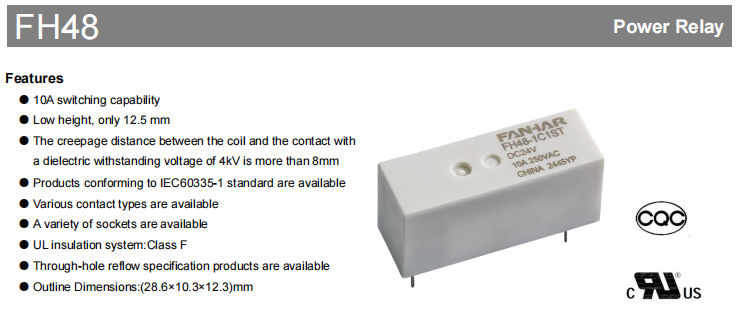

FH48 teollisuusrele

Automaatiolaitteet, kodinkoneet ja teollisuuden ohjausjärjestelmät ovat kaikki riippuvaisia ​​releistä, koska ne ovat luotettavia ja tilaa säästäviä. Juuri tähän tarkoitukseen FH48-sarjan rele on suunniteltu. Se integroi korkean kytkentäkyvyn. Siinä on myös erittäin ohut muotoilu. Sillä on eristyskyky. Sillä on kattavat sertifikaatit. Tämä tarjoaa insinööreille kestävän ja kompaktin ratkaisun.

Keskeiset edut

FH48-sarjan ydin on sen tarkassa teknisessä tasapainossa. Huolimatta kompakteista mitoistaan ​​28,6 × 10,3 × 12,3 mm, se pystyy kytkemään kuormia jopa 10 A asti. Sen erittäin pieni korkeus, vain 12,5 mm, on erityisen huomionarvoinen, sillä se vapauttaa arvokasta tilaa yhä ohuemmille elektronisille laitteille ja korkeatiheyksisille piirilevyasetteluille.Tuotteessa on vuonkestävä rakenne tai kokonaan muovitiivistetty rakenne, joka hylkii tehokkaasti pölyä, kosteutta ja haitallisia kaasuja (kuten H₂S- ja SO₂-spektrissä) ja takaa toiminnan laajalla lämpötila-alueella. -40 ℃ - 85 ℃ ja sopii erilaisiin ympäristöihin puhdastiloista teollisuusympäristöihin.

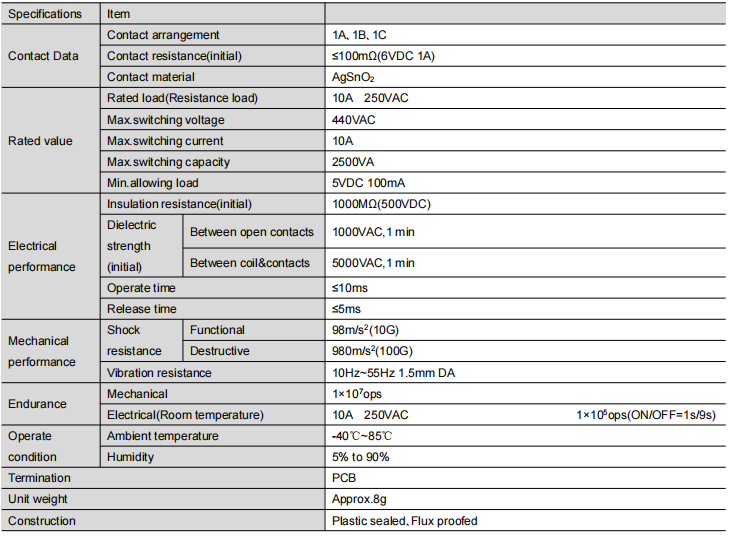

Tärkeimmät tekniset parametrit ja suorituskyky

Tämä relesarja tarjoaa erinomaisen suorituskyvyn ja luotettavia yksityiskohtia:

Sähköinen suorituskyky : Käyttää hopeatinaoksidin (AgSnO₂) kontaktimateriaalia, joka tarjoaa vahvan valokaarieroosionkestävyyden. Alkukosketinresistanssi on niinkin alhainen kuin ≤100mΩ, mikä varmistaa alhaisen virrankulutuksen ja pitkän käyttöiän. Eristysresistanssi saavuttaa 1000MΩ, ja käämin ja koskettimien välinen dielektrinen lujuus on 5000VAC, mikä varmistaa vankan turvaesteen.

Mekaaninen ja kestävyys : Nopeat toiminta- ja vapautusajat (≤10ms / ≤5ms) varmistavat nopean vasteen. Mekaaninen kestävyys on jopa 10 miljoonaa operaatiota. Nimelliskuormalla 10A 250VAC sähköinen kestävyys saavuttaa myös 10 miljoonaa käyttökertaa, mikä täyttää pitkän aikavälin vakaan toiminnan tarpeet.

Joustava Drive : Tarjoaa laajan valikoiman kelajännitevaihtoehtoja DC5V - DC60V virrankulutuksella 250mW - 300mW, mikä helpottaa saumatonta integrointia erilaisiin ohjauspiireihin.

Joustava konfigurointi- ja valintaopas

FH48-sarja tarjoaa erittäin joustavia kokoonpanoja erilaisiin piirisuunnittelutarpeisiin:

Yhteydenottolomake : Tarjoaa kolme olennaista kokoonpanoa: 1A (normaalisti auki), 1B (normaalisti suljettu) ja 1C (vaihto).

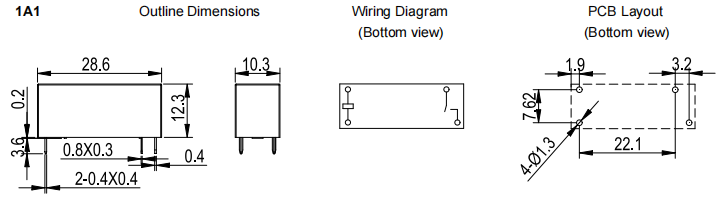

Asennustyyppi : Monet piirilevyn nastakokoonpanot ovat mukana (tyyppi 1, 2, 3), ja niitä täydentävät kattavat mittakaaviot ja johdotusohjeet.

Suojaustaso :Valinta vakiosulatuksenkestävän tyypin ja täysin muovitiivistetyn version välillä riippuu käyttöympäristöstä.

Tilauskoodi "FH48-1A1ST-XXXDC12V" ilmaisee selkeästi tyypin, kontaktimuodon, asennustavan, rakenteen, kosketusmateriaalin ja kelajännitteen, mikä helpottaa tarkkaa valintaa.

Turvallisuushyväksynnät ja vaatimustenmukaisuus

Tuote on saanut useita kansainvälisiä yleisiä turvallisuussertifikaatteja, mukaan lukien:

UL / cUL (tiedostonumero E475405)

TÜV (tiedostonumero R 50610371)

CQC (tiedostonumero CQC23002412542)

Nämä sertifioinnit kattavat erilaisia jännitteitä ja kuormitusolosuhteita, mikä osoittaa, että FH48-rele noudattaa tiukkoja kansainvälisiä turvallisuusstandardeja ja soveltuu käytettäväksi maailmanlaajuisilla markkinoilla, erityisesti sellaisilla aloilla kuin kodinkoneet (IEC60335-1) ja teollisuusohjaus.

Sovellusalueet

Luotettavan suorituskyvyn ja kompaktin rakenteensa ansiosta FH48-sarjan relettä käytetään laajalti:

Kodinkoneet : Pääsäädin tai virtakytkin ilmastointilaitteissa, pesukoneissa, astianpesukoneissa jne.

Teollinen ohjaus : Lähtömoduulit ohjelmoitaville logiikkaohjaimille, moottoriohjaimille ja instrumenteille.

Teholaitteet : UPS-järjestelmät, sähkönjakelumoduulit, älykkäät mittarit.

Viestintäinfrastruktuuri: Tukiasemalaitteet, verkon energiahallinto.

Uusia energiaajoneuvoja : Lisäpiirit akun hallintaan, latauksen säätelyyn jne.

Johtopäätös

Sähköisen suorituskyvyn, vankan mekaanisen rakenteen, joustavien suunnitteluvaihtoehtojen ja kattavien turvallisuussertifikaattien ansiosta FH48-sarjan releestä on tullut ihanteellinen valinta sovelluksiin, jotka vaativat suurta luotettavuutta ja tilaa säästävää suunnittelua. Se ei ole vain osa, vaan olennainen yhteistyökumppani, joka takaa laitteidesi luotettavan ja turvallisen toiminnan.
