FH66NE-sarjan suurvirtarele, uusi energia | 100A & 160A rele aurinkoinverttereille ja teollisuusohjaukselle

Uusiutuvan energian järjestelmien ja teollisuusautomaation kehittyessä kohti korkeampaa tehotiheyttä ja suurempaa hyötysuhdetta uusien energiareleiden odotetaan tarjoavan luotettavan kytkentäsuorituskyvyn lisäksi erinomaisen virransiirtokyvyn, korkean sähköeristyksen ja pitkän aikavälin toiminnan vakauden.

Näitä vaativia vaatimuksia varten kehitetty Fanhar FH66NE-sarjan suurvirtarele, uusi energia on erityisesti suunniteltu aurinkoinverttereille, invertterien esilatauspiireille ja teollisuuden ohjauslaitteille. Sarjaan kuuluu tällä hetkellä kaksi mallia: FH66NE100 ja FH66NE160 — tarjoaa jatkuvan kantovirran nimellisarvot 100A ja 160A.

Molemmat mallit on rakennettu samalle alustalle, ja niillä on samat kokonaismitat, asennuskokoonpano, kelavaihtoehdot ja eristyskyky. Tämän yhtenäisen alustan suunnittelun ansiosta laitevalmistajat voivat valita sopivan nykyisen luokituksen ilman asennusrakenteen uudelleensuunnittelua, mikä yksinkertaistaa tuotekehitystä ja parantaa alustan yhteensopivuutta tulevia päivityksiä varten.

The FH66NE Series has been successfully adopted in volume production across multiple renewable energy and industrial control projects, demonstrating its reliability in demanding power switching applications.

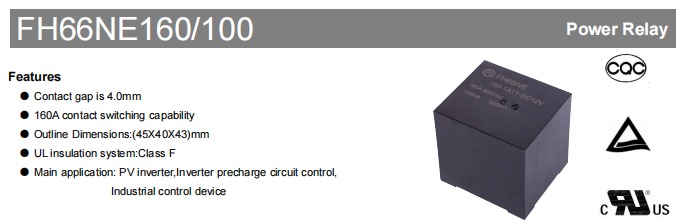

FH66NE 100/160

Korkea eristysrakenne parantaa sähköturvallisuutta

Sähköeristys on kriittinen vaatimus korkeajänniteolosuhteissa toimiville uusiutuvan energian laitteille. To ensure reliable isolation and operational safety, the FH66NE Series incorporates a high-insulation design suitable for demanding power control applications.

Releessä on a 4,0 mm kosketusväli , dielektrinen lujuus 2500 VAC avointen koskettimien välillä , ja 5000 VAC käämin ja koskettimien välillä . Lisäksi rele tarjoaa alkueristysvastuksen 1000 MΩ 500 VDC:llä ja adopts Luokka F eristys, joka auttaa parantamaan sähköeristystä ja järjestelmän luotettavuutta pitkäaikaisen käytön aikana.

These electrical characteristics enable the FH66NE Series to meet the insulation requirements of solar inverters, inverter pre-charge circuits and industrial control systems, providing dependable protection for high-voltage power switching applications.

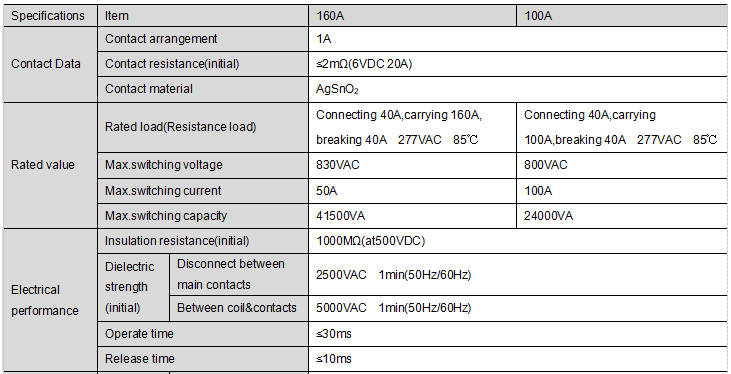

FH66NE 100/160 performance data

Luotettavaa suorituskykyä vaativissa teollisuusympäristöissä

Sähköisen suorituskyvyn lisäksi FH66NE-sarja on suunniteltu tarjoamaan pitkäaikaista luotettavuutta vaativissa käyttöolosuhteissa. The relay is suitable for applications where stable performance is essential, even in environments subject to temperature variations, vibration and mechanical stress.

FH66NE-sarja toimii laajalla ympäristön lämpötila-alueella -40 °C - 85 °C , mikä tekee siitä sopivan uusiutuvan energian järjestelmiin ja teollisuuslaitteisiin, joita käytetään erilaisissa ilmastoissa. Se tarjoaa myös a mekaaninen käyttöikä jopa 1 000 000 käyttökertaa ja an sähköinen käyttöikä 30 000 käyttökertaa under specified test conditions (40A ON / 40A OFF, 277VAC resistive load), ensuring dependable performance throughout the product's service life.

To further enhance durability, the relay is designed to withstand vibration and mechanical shock commonly encountered in industrial applications. These characteristics make the FH66NE Series a reliable choice for equipment requiring stable and continuous power switching over extended operating periods.

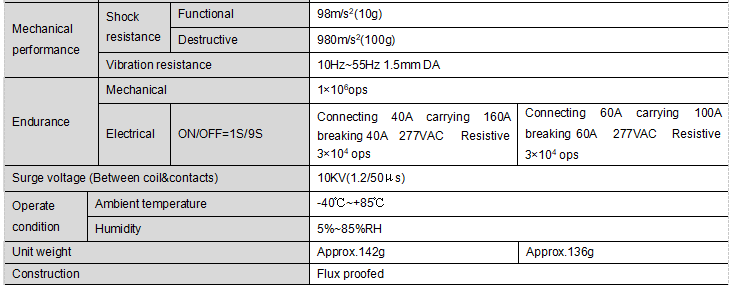

FH66NE 100/160 Mechanical Life & Environmental Performance

Useita kelajännitevaihtoehtoja joustavaan järjestelmäsuunnitteluun

Eri ohjausjärjestelmät vaativat erilaisia kelajännitekonfiguraatioita. To simplify system integration, the FH66NE Series is available with multiple DC coil voltage options, including 6VDC, 9VDC, 12VDC, 24VDC and 48VDC.

Each coil option is designed with a rated power consumption of 3.2W, allowing engineers to select the most suitable control voltage without changing the relay platform. Standardoitu kelarakenne ei ainoastaan paranna yhteensopivuutta erilaisten ohjauspiirien kanssa, vaan myös yksinkertaistaa tuotekehitystä valmistajille, jotka käyttävät useita jännitealustoja.

With a common relay structure across all coil options, the FH66NE Series helps reduce design complexity while supporting flexible system configurations.

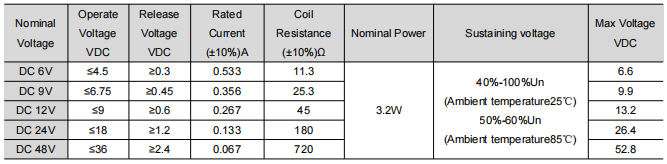

FH66NE 100/160 Coil Specification

Kompakti alustasuunnittelu helpottaa tuotepäivityksiä

FH66NE100:lla ja FH66NE160:lla on sama alustarakenne, mikä helpottaa valmistajien tuoteperheiden kehittämistä, joilla on erilaiset nykyiset luokitukset.

Both models feature identical external dimensions of 45 × 40 × 43 mm, along with the same mounting configuration, terminal layout, insulation performance and available coil specifications. Ensisijainen ero näiden kahden mallin välillä on niiden jatkuva siirtokyky.

Tämän yleisen alustan avulla laitevalmistajat voivat päivittää 100A:sta 160A:iin ilman, että piirilevyn asettelua tai mekaanista asennusta tulee suunnitella uudelleen. Tämän seurauksena kehityssyklejä voidaan lyhentää, suunnittelukustannuksia alentaa ja tuotteiden standardointia parantaa.

Valmistajille, jotka etsivät skaalautuvia ratkaisuja useille teholuokille, FH66NE-sarja tarjoaa tehokkaan ja käytännöllisen alustan.

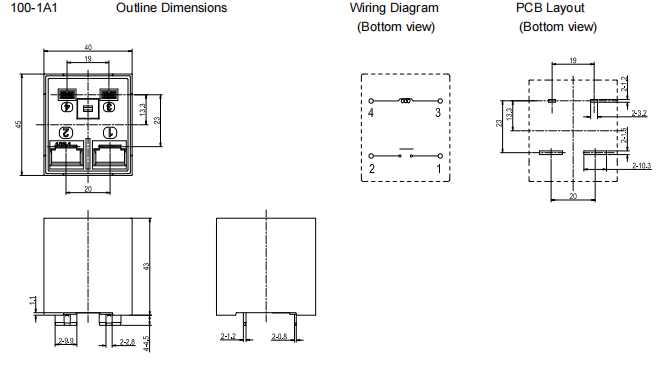

fh66ne-100 Outline Dimension

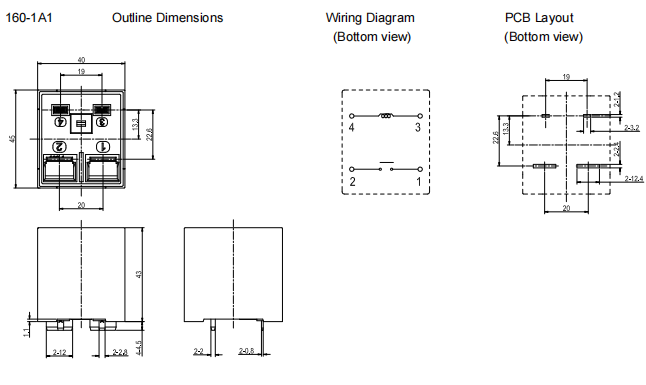

fh66ne-160 Outline Dimension

Tyypilliset sovellukset

Suurvirtatehokytkentäsovelluksiin suunniteltua FH66NE-sarjaa käytetään laajalti uusiutuvan energian ja teollisuuden ohjausjärjestelmissä, joissa vaaditaan luotettavaa kytkentäkykyä ja suurta virransiirtokykyä.

Tyypillisiä sovelluksia ovat:

Within these systems, the relay is commonly used for main power switching, pre-charge circuit control and other high-current switching functions, helping improve system reliability and operational safety.

Korkean eristyskykynsä, kompaktin alustarakenteensa ja laajan käyttölämpötila-alueensa ansiosta FH66NE-sarja sopii hyvin vaativiin tehonsäätösovelluksiin nykyaikaisissa energia- ja teollisuuslaitteissa.

Kuinka valita FH66NE100 tai FH66NE160

Since the FH66NE100 and FH66NE160 are developed on the same platform, selecting the appropriate model mainly depends on the required continuous carrying current of the application.

The FH66NE100 is recommended for systems requiring a continuous carrying current of up to 100A, making it suitable for standard photovoltaic inverters and industrial control equipment.

Sovelluksissa, jotka vaativat suurempaa virtakapasiteettia, kuten suuritehoiset aurinkoinvertterit ja energian varastointijärjestelmät, FH66NE160 tarjoaa suuremman jatkuvan 160 A:n siirtovirran säilyttäen samalla asennusmitat ja sähköliitännät.

Because both models share the same mechanical platform, manufacturers can easily upgrade product performance without redesigning the equipment structure. Tämä alustan johdonmukaisuus yksinkertaistaa tuotekehitystä, lyhentää suunnittelujaksoja ja tukee tulevaa tuotelaajennusta.

Usein kysytyt kysymykset

Kysymys 1: Mikä on FH66NE-sarjan suurvirran uuden energian rele?

The FH66NE Series is a high current electromagnetic New Energy Relay developed by Fanhar Electronics for renewable energy and industrial control applications. Sarjaan kuuluu tällä hetkellä FH66NE100 ja FH66NE160, jotka tarjoavat 100A ja 160A jatkuvan siirtovirran vaihtoehdot säilyttäen samalla alustan suunnittelun. Se on ensisijaisesti suunniteltu aurinkoinverttereille, invertterien esilatauspiireille ja teollisuuden ohjauslaitteille.

Q2: Mitä kosketinkokoonpanoa FH66NE-sarja käyttää?

FH66NE-sarjassa on 1-muotoinen A (SPST-NO) kosketinkokoonpano AgSnO2-kosketinmateriaalilla. Rele tarjoaa 40 A:n nimelliskytkentäkapasiteetin, mikä tekee siitä sopivan tehonsäätösovelluksiin, jotka vaativat luotettavaa kytkentäkykyä.

Q3: Mitkä ovat mekaaniset ja sähköiset käyttöikäluokitukset?

Määritetyissä testiolosuhteissa FH66NE-sarja tarjoaa:

Mekaaninen käyttöikä: Jopa 1 000 000 käyttökertaa
Sähköinen käyttöikä: Jopa 30 000 käyttökertaa (40A ON / 40A OFF, 277VAC resistiivinen kuorma)

Nämä arvot osoittavat releen kyvyn tarjota luotettavaa pitkän aikavälin suorituskykyä vaativissa tehonsäätösovelluksissa.

Q4: Voidaanko FH66NE100 ja FH66NE160 korvata suoraan?

Koska molemmilla malleilla on sama mekaaninen alusta, asennusmitat, liitinasettelu ja käämin tekniset tiedot, valinnan tulee perustua ensisijaisesti vaadittavaan jatkuvaan siirtovirtaan.

Sovelluksiin, jotka vaativat suurempaa virtakapasiteettia, FH66NE160 on suositeltava valinta. FH66NE100 tarjoaa sopivan ratkaisun järjestelmille, jotka on suunniteltu noin 100 A:n nimellisvirtaan.

Q5: Mitä sertifikaatteja FH66NE-sarjalla on?

Tuotespesifikaatioiden mukaan FH66NE-sarja on saanut UL/cUL-, TÜV- ja CQC-sertifikaatit.

Nämä sertifikaatit osoittavat, että rele täyttää tunnustetut turvallisuusvaatimukset ja soveltuu teollisuuden tehonsäätöön ja uusiutuvan energian sovelluksiin, jotka edellyttävät kansainvälisesti hyväksyttyjä hyväksyntöjä.
