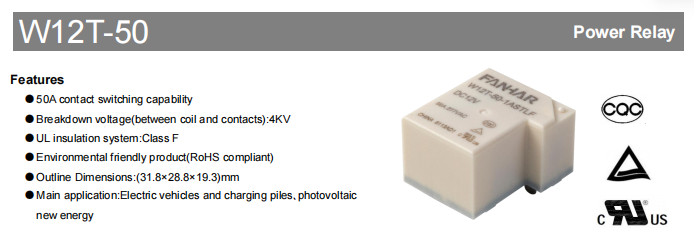

W12T-50-sarjan uusi energiarele: suuri kuormitus, korkea eristys, useita eritelmiä, suunniteltu uusille energialaitteille

Korkea eristysrakenne parantaa järjestelmän käyttöturvallisuutta

Uudet energialaitteet toimivat suurjänniteolosuhteissa pitkiä aikoja, mikä asettaa tiukkoja vaatimuksia releen eristyksen suorituskyvylle. W12T-50 käyttää luokan F UL-eristysjärjestelmää. Kelan ja koskettimien välinen läpilyöntijännite on 2500 VAC standardityypillä ja jopa 4000 VAC suurjännitetyypillä. Avointen koskettimien välinen dielektrinen lujuus on 1500 VAC 1 minuutin ajan ja alkuperäinen eristysvastus on ≥1000 MΩ (mitattu 500 VDC:llä). Nämä suunnitteluominaisuudet auttavat parantamaan sähköeristystä ja tarjoavat luotettavan suojan järjestelmän turvalliselle ja vakaalle toiminnalle.

Vakaa ja luotettava, sopii monimutkaisiin teollisuusympäristöihin

Sähköisen suorituskyvyn lisäksi W12T-50 korostaa myös mekaanista luotettavuutta ja ympäristöön sopeutumiskykyä. Rele toimii vakaasti ympäristön lämpötila-alueella -40°C - 85°C ja kosteusalueella 5-90%. Sen mekaaninen käyttöikä saavuttaa 5 × 106 käyttökertaa, mikä täyttää pitkän aikavälin säännöllisen käytön vaatimukset. Tuotteella on myös hyvä iskunkesto (toiminnallinen isku 98 m/s², tuhoava isku 980 m/s²) ja tärinänkestävyys (10 Hz ~ 55 Hz, 1,5 mm kaksinkertainen amplitudi), joten se soveltuu ajoneuvojen laitteisiin ja teollisuuden ohjausjärjestelmiin, joissa vaaditaan suurta luotettavuutta.

Useita kelan jännite- ja tehonkulutusvaihtoehtoja eri ohjausjärjestelmiin

W12T-50:stä on saatavana kaksi virrankulutuskelaversiota erilaisten ohjauspiirien sovittamiseksi: vakiotyyppi ja herkkä tyyppi. Vakiotyypin kelan virrankulutus on noin 1,2 W, ja sitä on saatavana kuudessa tasajänniteluokassa: 5 V, 6,5 V, 12 V, 24 V, 48 V ja 110 V. Herkkä tyyppi kuluttaa noin 0,9 W ja kattaa saman jännitealueen. Molemmissa versioissa on valintayläjännite ≤75 % nimellisjännitteestä ja pudotusjännite ≥10 % nimellisjännitteestä. Toiminta-aika on ≤20 ms ja vapautusaika ≤10 ms. Yhtenäinen käämirakenne vastaa eri ohjausjärjestelmien tarpeita ja mahdollistaa joustavan valinnan käyttöominaisuuksien perusteella.

Kaksi suojaustyyppiä, jotka sopivat erilaisiin käyttöympäristöihin

W12T-50 on saatavana kahdessa kotelotyylissä: muovisuljettu ja sulatetiivis. Muovitiivistetty tyyppi on täysin suljettu, mikä estää tehokkaasti haitallisten kaasujen, kuten H2S, SO2, NO2, sekä pölyn sisäänpääsyn. Suositellaan ankariin ympäristöihin, kuten teollisuuskohteisiin ja ulkona oleviin latauspaaluihin. Fluksitiivis tyyppi estää juoksutteen tunkeutumisen vain juottamisen aikana ja soveltuu puhtaisiin sisälaitteisiin. Valintaohje: puhtaissa ympäristöissä suositellaan juoksutekestävää tyyppiä; epäpuhtaissa ympäristöissä (joissa on H2S, SO2, NO2, pöly ja muita epäpuhtauksia) muovisuljettu tyyppi on suositeltava valinta.

Kompakti muotoilu helpottaa laitteiden integrointia

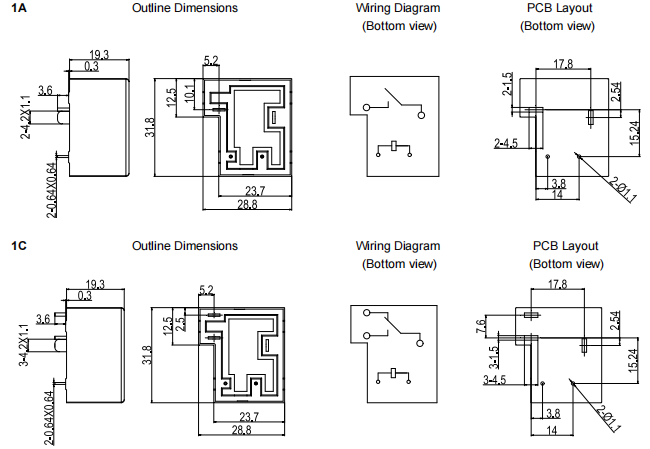

W12T-50:ssä on yhtenäinen kompakti alustarakenne, jonka ulkomitat ovat 31,8 × 28,8 × 19,3 mm. Mitat ilman määriteltyjä toleransseja: mittojen ≤1 mm toleranssi on ±0,2 mm; mittojen > 1 mm ja < 5 mm toleranssi on ±0,3 mm; mittojen ≥5 mm toleranssi on ±0,5 mm. Piirilevyasetteluissa määrittelemättömät mitat ovat aina ±0,1 mm. Vakiokiinnitysmitat ja tappien asettelut helpottavat nopeaa integrointia ja tuotepäivityksiä laitevalmistajille.

Tyypilliset käyttöalueet

W12T-50:tä voidaan käyttää laajasti seuraavilla aloilla korkean kuormanvaihtokyvyn, korkean eristyskyvyn ja kypsän alustan suunnittelun ansiosta:

Sähköajoneuvot : pääpiirin ohjaus BMS-akun hallintajärjestelmissä

Latauspaalut : on/off suojaus AC/DC-lähtöliittimissä

Aurinkosähkö uusi energia : piirikytkentä inverttereissä ja yhdyslaatikoissa Näissä sovelluksissa rele suorittaa ensisijaisesti toimintoja, kuten tehonsäätöä, pääpiirin kytkentää ja esilatausohjaus, joka tarjoaa vakaat ja luotettavat virranhallintaratkaisut järjestelmään.
