Vankan toiminnallisuuden ja vertaansa vailla olevan mukautuvuuden ansiosta ohjelmoitavat logiikkaohjaimet (PLC) ovat nousseet kiistattomaksi vakiovaihtoehdoksi ohjausjärjestelmille teollisuusautomaation aallossa. Teknologinen kehitys ei kuitenkaan tarkoita vanhojen teknologioiden täydellistä häviämistä. Selkeää filmiä ei voida täysin korvata digitaalisella valokuvauksella, eikä PLC:n leviäminen ole peittänyt välityslogiikkaa. Tämä klassinen sähkömekaaninen ohjausjärjestelmä loistaa edelleen korvaamattomalla valolla erityisissä käyttöskenaarioissa ja perusvaatimuksissa. Tässä artikkelissa käsitellään ammatillisesta näkökulmasta systemaattisesti tuotteen viittä keskeistä etua rele logiikkaa verrattuna PLC:ihin, paljastaen sen pysyvän teknisen arvon.
Foundation & Essence – Mikä on Relay Logiikka ja miten se toimii?
Meidän on ensin määriteltävä ja ymmärrettävä relelogiikka yksityiskohtaisesti ennen kuin tutkimme sen etuja.
Mikä on Relay Logic?
Relelogiikka on automaation ohjausjärjestelmä, joka suorittaa tiettyjä ohjaustehtäviä yhdistämällä laitteistoelementtejä, kuten kontaktoreita ja sähkömekaanisia releitä, fyysisen johdotuksen kautta. Se oli teollisuusautomaation ensisijainen ja yleisin ohjausmenetelmä ennen Programmable Logic Controllerin (PLC) syntyä, ja sitä voidaan kutsua modernin automaatiotekniikan peruskulmakiveksi.
Sen ydinominaisuudet ovat:
Laitteiston käyttöönotto : Kaikki logiikkatoiminnot toteutetaan yhdistämällä ja yhdistämällä fyysisiä komponentteja, kuten releitä, ajastimia ja laskureita.
Kiinteä ohjelma : Ohjaus "ohjelmaa" ei ole tallennettu ohjelmistoon, vaan suunnittelijat piirtävät sen sähkökaavioina (tyypillisesti tikapuukaavion muodossa) ohjausvaatimusten perusteella. Näiden kaavioiden perusteella teknikot yhdistävät eri komponentit fyysisten johtojen avulla loogisten suhteiden mukaisesti. Tämä johdotusverkko itsessään on muuttumaton "ohjelma".
Rinnakkais suoritus : Kun virta on kytketty päälle, kaikkien piirien loogiset suhteet arvioidaan ja suoritetaan samanaikaisesti, mikä eroaa olennaisesti PLC:n peräkkäisen skannauksen suoritusmenetelmästä.
Kuinka relelogiikka toimii?
Sen toimintaperiaate voidaan jakaa kolmeen ydinkerrokseen:

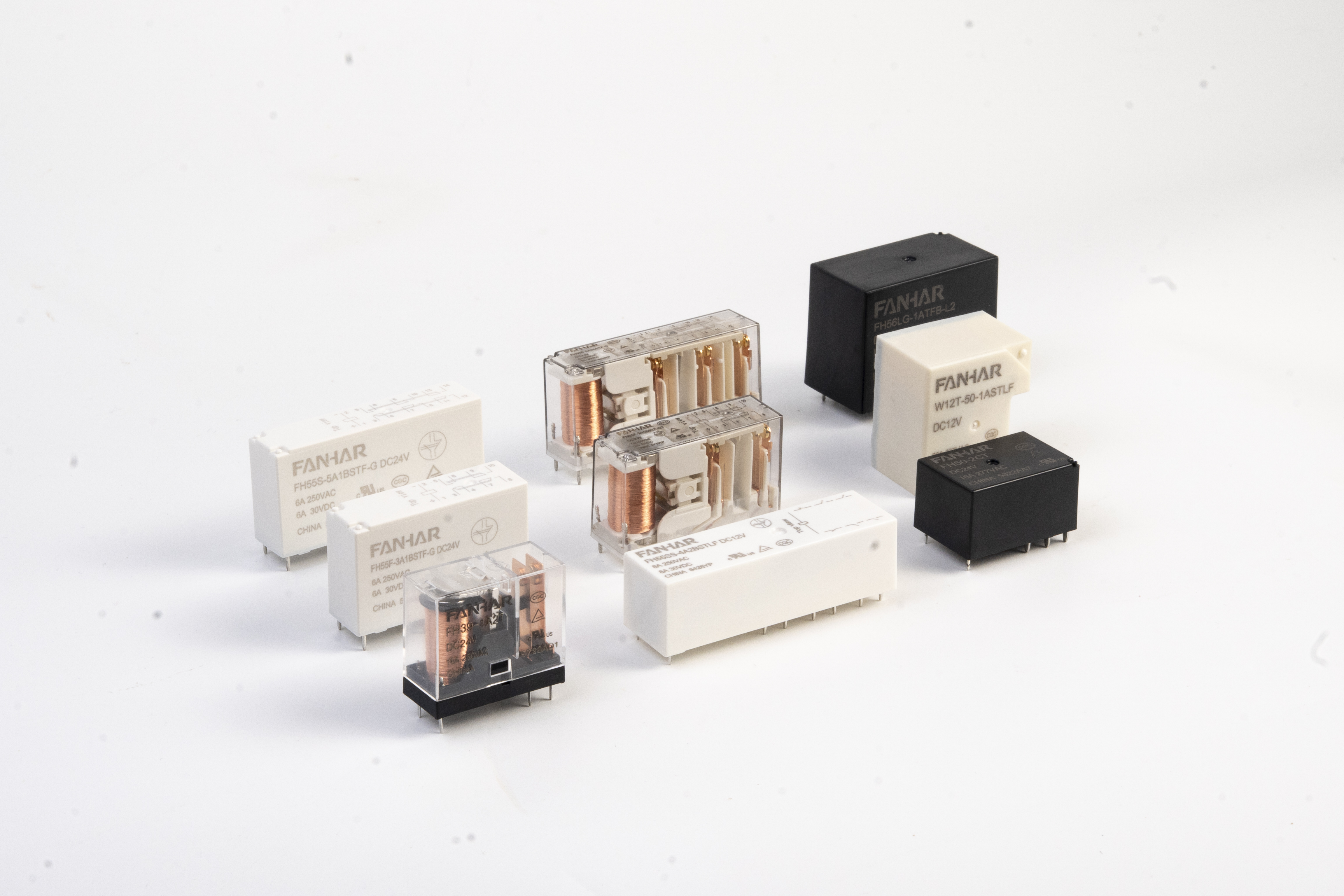

Ydinkomponentti: Rele
Rele on pohjimmiltaan sähkömagneettinen kytkin, joka käyttää "pientä virtaa" ohjaamaan "suurta virtaa" tai "erilaista virtapiiriä". Sen perustyöyksikkö sisältää:
Kela : Nimellisjännitteen kohdistaminen kelan yli aiheuttaa magneettikentän, mikä puolestaan saa sisäisen ankkurin aktivoitumaan todennäköisemmin.
Yhteystiedot : Käämi on sähköisesti eristetty liitännöistä. Kun kela on jännitteellinen tai jännitteetön, kytkentöjen tila muuttuu.
Yleisimmät tyypit ovat:
Normaalisti avoin kontakti (NO) : Avaa, kun käämiin ei ole kytketty virtaa, sulkeutuu jännityksen jälkeen.
Normaalisti suljettu kosketin (NC) : Suljetaan, kun käämiin ei ole kytketty virtaa, avautuu jännitteen kytkemisen jälkeen.
Looginen toteutus: Yhteystietojen yhdistelmä
Relelogiikan peruslogiikka (JA, TAI, EI) saavutetaan kosketinten sarja- ja rinnakkaiskytkennällä:
JA Logiikka: Piirissä kaksi tai useampi tyypillisesti avoin kosketin on kytketty sarjaan, kuten A ja B erillisistä releistä. Virta voi kulkea läpi ohjatakseen lähtölaitetta (esim. moottoria), jos sekä kosketin A että kosketin B ovat kiinni (eli rele A ja B ovat jännitteisiä).
TAI Logiikka: Kaksi tai useampi normaalisti avoin kosketin (A tai B) on kytketty rinnan piiriin. Virta voi kulkea lähdön ohjaamiseksi, kun joko kosketin A tai B on kiinni.
EI Logic: Käytetään normaalisti suljettua kosketinta. Kun käämiin kytketään virta, sen normaalisti suljettu kosketin avautuu. Tällä saavutetaan EI-logiikka "lähtö pysähtyy, kun ehto täyttyy".
| Logic | Releen johdotus | Ulostulon kunto |
|---|---|---|
| JA | Yhteystiedot in Series | Kaikki kontaktit kiinni |
| TAI | Yhteystiedot in Parallel | Kaikki yhteystiedot suljettu |
| NOT | Normaalisti suljettu yhteys | Lähtö pois päältä, kun rele vetää |
Järjestelmän työnkulku
Syöte : Kenttälaitteet, kuten painopainikkeet, kytkimet ja anturit (esim. rajakytkimet), toimivat tulosignaaleina; ne voidaan itsekin nähdä ohjauspiiriin integroituina erikoiskoskettimina.
Logic Processing : Muutokset näiden tulokoskettimien tilassa (päällä/pois) muuttavat virtateitä seuraavien relekäämien kautta. Tämän seurauksena useat relekäämit joko saavat jännitteen tai jännitteetön, mikä muuttaa niiden yksittäisten koskettimien tiloja. Tämä prosessi etenee eri piireissä domino-tyyppisellä tavalla ja tuottaa lopulta tuloksen, joka perustuu esiasetettuun kytkentälogiikkaan tai "ohjelmaan".
Lähtö : Lopuksi loogisen toiminnan tulos ohjaa toimilaitteen (esim. kontaktori, moottorin käynnistin, merkkivalo, solenoidiventtiili) sisältävän piirin päälle/pois-tilaa ja ohjaa siten laitteistoa suorittamaan vastaavan toiminnon.
Tämän perustan ymmärtäminen mahdollistaa sen tulevien merkittävien etujen ymmärtämisen syvemmin.
Ennennäkemätön yksinkertaisuus ja toiminnan läpinäkyvyys
Relelogiikan intuitiivisin ja perustavanlaatuisin etu on sen äärimmäinen yksinkertaisuus ja kiistaton läpinäkyvyys.
Fyysinen näkyvyys : Relepohjaisessa ohjauspaneelissa logiikka toteutetaan yhdistämällä fyysisiä kokonaisuuksia, kuten kuparijohtimia, relekeloja, kontaktorikoskettimia ja mekaanisia lukituksia. Koko järjestelmä on "avoin kirja". Jokainen insinööri tai huoltohenkilö, jolla on perussähköasiantuntemus, voi "lukea" koko ohjausprosessin pelkällä katseella ja kosketuksella ilman erityisiä instrumentteja. He näkevät selvästi, mikä releen kela on jännitteinen ja vedetty sisään, mikä normaalisti avoin kosketin on fyysisesti kiinni ja mikä merkkivalo palaa piirin johtumisen vuoksi. Tämä "mitä näet, sitä saat" -ominaisuus muuttaa abstraktin ohjauslogiikan konkreettisiksi fyysisiksi toimiksi.
Ymmärtämisen ja jäljittämisen helppous : Relelogiikkakaavion (yleensä tikapuukaavion muodossa) ja todellisen fyysisen asettelun välillä on yksi yhteen vastaavuus. Vianmääritystä tehdessään teknikko voi pitää piirikaavion käsissään, käyttää yleismittaria mittaamaan jatkuvuutta jaksolta ja paikantaa vikakohdan tarkasti – olipa kyseessä hapettuneet koskettimet, palanut käämi tai löysä johto – seuraamalla johtojen reittiä, aivan kuten etsivä jäljittää vihjeitä. Tämä prosessi on suora, lineaarinen ja helposti ymmärrettävä.
Vertailu PLC:hen : PLC:n ohjelma on koodattu binääritietona mikrosirun sisällä. Järjestelmän toiminnan ymmärtämiseksi tulee käyttää erikoisohjelmistolla varustettua tietokonetta, muodostaa yhteys PLC:hen ja aktivoida online-valvontatila. Tämä prosessi lisää teknisen esteen ylläpidolle, abstrakti fyysisen maailman ongelmat muuttujiksi ja tilabitteiksi näytöllä. Perinteiseen sähköhuoltoon tottuneelle henkilökunnalle se on paljon vähemmän intuitiivinen ja käyttäjäystävällinen kuin relelogiikka.
Erinomainen kestävyys ja luotettavuus äärimmäisissä ympäristöissä
Ankarissa teollisuusympäristöissä relelogiikka osoittaa usein parempaa joustavuutta ja luotettavuutta kuin elektroniset laitteet.
Tehokas häiriöntorjuntaominaisuus: Releet ovat sähkömekaanisia käyttökomponentteja, joiden tilan vaihto riippuu kelavirran synnyttämästä magneettikentän voimakkuudesta. Niillä on luontainen immuniteetti teollisuusympäristöjen yleisiä sähköisiä häiriöitä vastaan, kuten jännitepiikkejä, sähkömagneettisia häiriöitä (EMI) ja radiotaajuushäiriöitä (RFI). Elleivät häiriöt ole tarpeeksi voimakkaita hajottamaan suoraan eristystä tai hitsauskoskettimia, se ei yleensä aiheuta toimintahäiriöitä tai logiikkaa.
Erinomainen ympäristönkestävyys: Korkealaatuiset teollisuusluokan releet ja kontaktorit on suunniteltu kestämään ankaria olosuhteita, kuten korkeita lämpötiloja, korkeaa kosteutta, pölyä, öljylikaisuutta ja jatkuvaa tärinää. Ilman herkkiä keskusyksiköitä, kideoskillaattoria tai muistisiruja ne hajoavat helpommin kovassa rasituksessa. Öljyn ja pölyn peittämä relekaappi voi usein jatkaa toimintaansa vakaasti, kun taas samoissa olosuhteissa oleva PLC saattaa usein vioittua huonon lämmönpoiston tai piirin korroosion vuoksi.
Ennustettava käyttöikä ja vikatilat: Releen käyttöikä määräytyy tyypillisesti sen mekaanisten toimintojen tai kuormanvaihtojaksojen lukumäärän perusteella. Tämä on ennustettava, deterministinen fyysisen kulumisen prosessi. Huoltohenkilöstö voi laatia ennakoivia huolto- ja vaihtoaikatauluja laitteiden käyttötiheyden perusteella. Toisaalta PLC-häiriöt ovat yleensä arvaamattomia ja satunnaisia elektroniikkakomponenttien vikoja, jotka johtavat täydelliseen järjestelmävikaan.
Merkittävä kustannustehokkuus yksinkertaisissa sovelluksissa
Pieni alkuinvestointi: Perusohjaustoiminnon, jossa on rajoitettu määrä I/O-pisteitä, kuten perinteisen työstökoneen tai suoraviivaisen käynnistys-/pysäytyskuljetinjärjestelmän perustaminen aiheuttaa ainoastaan laitteistokustannuksia, mukaan lukien releet, painopainikkeet, kytkimet ja katkaisijat. Vertailun vuoksi, jopa pienimmän ja taloudellisimman PLC:n valintaan liittyy kustannuksia itse PLC-yksikölle, virtalähdemoduulille, ohjelmointiohjelmiston lisensoinnille (vaikka joillekin merkeille osittain ilmainen) ja ohjelmointikaapeleille. Pienissä projekteissa, jotka ovat erittäin herkkiä budjetille, releratkaisun "pääsykustannukset" ovat alhaisemmat.
Ei piilokuluja: Välityslogiikkajärjestelmät eivät sisällä ohjelmiston lisenssimaksuja, ominaisuuksien päivityskuluja, koulutusmaksuja tai kalliita ohjelmoijan työvoimakustannuksia. Kun järjestelmä on asennettu ja otettu käyttöön, ensisijaiset pitkän aikavälin kustannukset ovat laitteiston vaihtokustannukset, joiden esiintymistodennäköisyys on erittäin pieni – selkeä ja hallittavissa.
Fyysisen läsnäolon tarjoama intuitiivinen visualisointi ja diagnostinen helppous
Relelogiikka tarjoaa ainutlaatuisen fyysisen visuaalisen palautteen, joka on ratkaisevan tärkeää järjestelmän tilan seurannassa ja nopeassa diagnoosissa.
Suora visuaalinen ja auditiivinen palaute: Teknikot voivat nopeasti arvioida järjestelmän toimintavaiheen ilman instrumentteja yksinkertaisesti tarkkailemalla releen ilmaisinlippujen sijaintia ja kuuntelemalla koskettimen kytkeytymisen ja irrotuksen napsahduksia. Tämä moniaistinen palautemekanismi on jotain, jota mikään digitaalinen käyttöliittymä ei pysty tarjoamaan. Meluisassa työpajassa kokenut teknikko voi jopa "kuuntelemalla" kertoa, toimiiko laite normaalisti.
Erittäin nopea vian paikantaminen: Kuten ensimmäisessä kohdassa mainittiin, vianmääritysprosessi on lineaarinen. Jos lähtöpiste ei aktivoidu, voidaan tarkistaa päinvastoin, onko vastaava relekäämi jännittynyt, ovatko koskettimet johtavia ja onko sulake palanut. Koko prosessi saattaa vaatia vain yleismittarin ja muutaman minuutin. PLC-järjestelmässä saattaa olla olennaista linkittää tietokone ohjelman logiikan, lähtöpisteen tilan ja moduulin ilmaisimien peräkkäin tarkistamiseksi, mikä vaikeuttaa prosessia ja vaatii edistyneiden ihmisten asiantuntemusta.
Luontainen riippumattomuus ja koskemattomuus kyberturvallisuusuhkia vastaan
Nykymaailmassa, jossa kyberturvallisuusuhkista on tullut globaali haaste, tätä välityslogiikan etua arvioidaan uudelleen ja sille annetaan korkea arvo.
Absoluuttinen ohjelmistoriippumattomuus: Järjestelmän toiminta ei ole riippuvainen ohjelmistosta, käyttöjärjestelmästä tai laiteohjelmistosta. Ei ole ohjelmavirheitä, muistivirheitä, loputtomia silmukoita tai "kaatumisia". Sen logiikka määräytyy laitteistoyhteyksien avulla, ja sen käyttäytyminen on determinististä ja pysyvää (ellei laitteisto vikoja), mikä tarjoaa korkeimman toimintavarmuuden.
Luontainen kyberturvallisuus: Tämä edustaa välityslogiikan ehdotonta etua tärkeissä sovelluksissa. Releohjauskaappi on täysin eristetty fyysinen järjestelmä. Siinä ei ole IP-osoitetta, Ethernet-porttia, langattomia moduuleja, ja se on täysin eristetty kaikista verkoista. Näin ollen se on pohjimmiltaan immuuni kaikille kyberhyökkäyksille, tietokoneviruksille, kiristysohjelmille, etähakkeroinnille tai luvattomalle käytölle. Sovelluksissa, joihin liittyy kriittistä infrastruktuuria (esim. hätälaukaisupiirit sähköasemissa), turvasuojajärjestelmiä (esim. leimauslaitteiden turvalukituslaitteet) tai ydinturvallisuusinstrumentoitujen järjestelmien (SIS) varaosia, tämä "fyysisen eristämisen" avulla saavutettu absoluuttinen tietoturva on vertaansa vailla millään verkotetulla tai ohjelmoitavalla laitteella.
| Relelogiikan tyypillisiä sovelluksia | |
|---|---|
| Teollisuus | Tyypillinen sovellus |
| Valmistus | Moottorin käynnistimet |
| Tehonjako | Suojapiirit |
| Rakennusautomaatio | Pumpun ohjaus |
| Työstökoneet | Käynnistys/pysäytysohjaus |
| Hätäjärjestelmät | Turvalukot |
| Uusiutuva energia | Varasuojauspiirit |
Johtopäätös: järkevä valinta, sopiva sovellus
Yhteenvetona voidaan todeta, että PLC:t ja relelogiikka eivät ole yksinkertaisessa korvaussuhteessa, vaan ne ovat toisiaan täydentäviä teknisiä työkaluja erilaisiin tarpeisiin. PLC on monipuolinen työkalu, joka on taitava hallitsemaan monimutkaisia ja muuttuvia toimintoja, jotka edellyttävät viestintää ja verkostoitumista. kun taas relelogiikka on tukeva ja luotettava "vasara", joka on erikoistunut yksinkertaisiin, kiinteisiin, erittäin luotettaviin ja erittäin turvallisiin sovelluksiin. Sen sijaan, että ammattiinsinöörit pyrkivät järjettömästi teknisiin innovaatioihin, heidän tulisi ottaa huomioon tietyn projektin toiminnalliset tarpeet, ympäristöolosuhteet, käyttöiän kustannukset, huoltotiimin valmiudet ja turvallisuustasovaatimukset. Skenaarioissa, joissa on yksinkertainen ohjaus, ankarat ympäristöt, rajalliset budjetit ja korkeimmat turvallisuusvaatimukset, välityslogiikka, jonka klassiset edut ovat yksinkertaisuus, läpinäkyvyys, kestävyys ja suojaus verkon uhkia vastaan, todistaa ikuisen arvonsa. Se ei ole vain virstanpylväs automaation kehityksen historiassa, vaan myös luotettava kulmakivi, jolla on edelleen keskeinen rooli nykyaikaisissa ja tulevaisuuden teollisissa järjestelmissä.
Usein kysytyt kysymykset
Q1: Mikä on relelogiikka?
Relelogiikka on langallinen ohjausjärjestelmä, joka käyttää sähkömekaanisia releitä, kontaktoreita, ajastimia ja kytkimiä loogisten toimintojen suorittamiseen. Toisin kuin PLC, relelogiikka perustuu fyysiseen johdotukseen ohjelmiston ohjelmoinnin sijaan, mikä tekee siitä erittäin luotettavan ja helposti ymmärrettävän yksinkertaisissa automaatiotehtävissä.
Q2: Mitä eroa on relelogiikan ja PLC:n välillä?
Ensisijainen ero on siinä, miten ohjauslogiikka toteutetaan. Relelogiikka käyttää fyysisiä johdotuksia ja sähkömekaanisia komponentteja, kun taas PLC suorittaa sen muistiin tallennettuja ohjelmistoja. Relelogiikkaa suositellaan usein kiinteisiin, yksinkertaisiin sovelluksiin, kun taas PLC:t sopivat paremmin monimutkaisiin järjestelmiin, jotka vaativat joustavuutta ja viestintäominaisuuksia.
Q3: Käytetäänkö relelogiikkaa edelleen nykyaikaisessa teollisuusautomaatiossa?
Kyllä. Vaikka PLC:t hallitsevat monia automaatiojärjestelmiä, relelogiikkaa käytetään edelleen laajalti turvapiireissä, moottorin ohjauksessa, hätäpysäytysjärjestelmissä, virranjakelussa ja muissa sovelluksissa, joissa yksinkertaisuus, luotettavuus ja deterministinen toiminta ovat kriittisiä.
Q4: Mitkä ovat relelogiikan tärkeimmät edut?
Relelogiikka tarjoaa useita keskeisiä etuja, mukaan lukien:
- Yksinkertainen ja läpinäkyvä toiminta
- Erinomainen sähkömagneettisten häiriöiden (EMI) kestävyys
- Luotettava suorituskyky vaativissa teollisuusympäristöissä
- Alhaiset alkukustannukset yksinkertaisille ohjausjärjestelmille
- Helppo vianetsintä ja huolto
- Täydellinen suoja kyberturvallisuusuhkia vastaan, koska se toimii ilman ohjelmistoja tai verkkoyhteyksiä
Q5: Milloin relelogiikka tulisi valita PLC:n sijaan?
Relelogiikka on ihanteellinen valinta, kun:
- Ohjausjärjestys on yksinkertainen, eikä se todennäköisesti muutu.
- Korkea luotettavuus on tärkeämpää kuin joustavuus.
- Hankkeella on rajallinen budjetti.
- Toimintaympäristö on ankara.
- Kyberturvallisuus ja fyysinen eristäminen ovat etusijalla.
