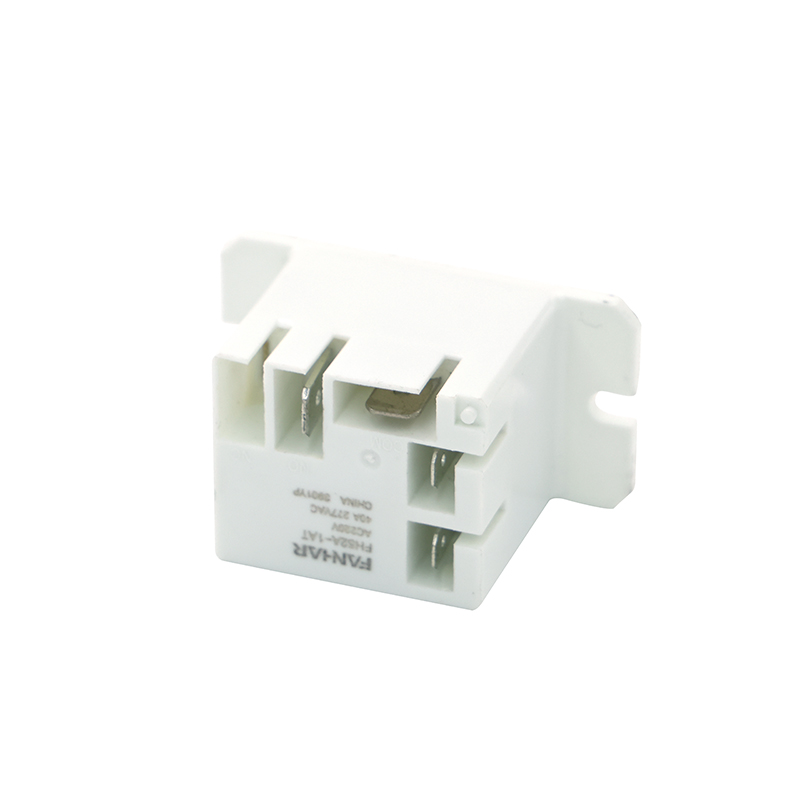

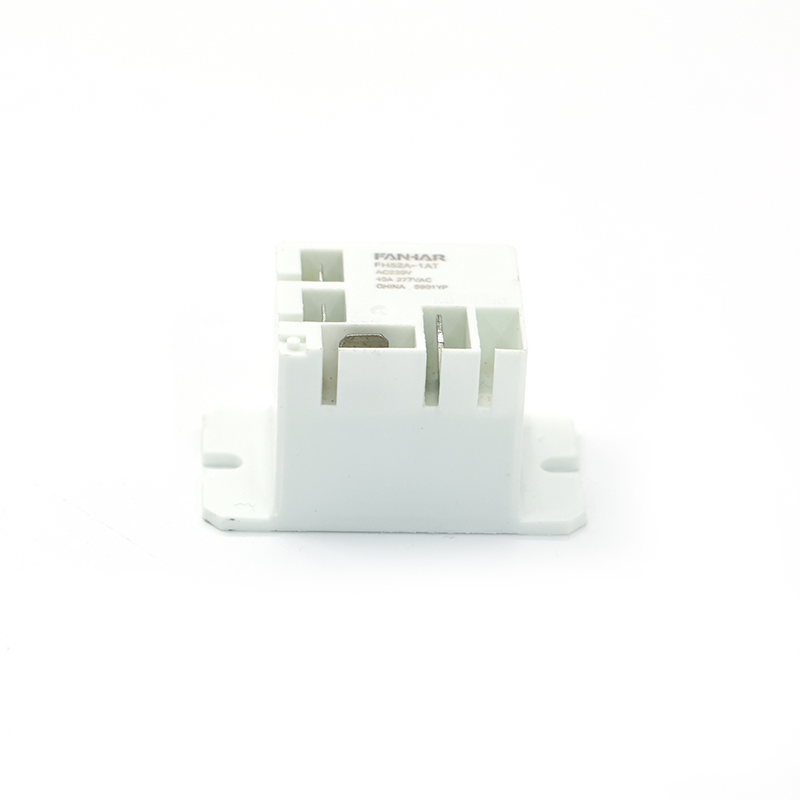

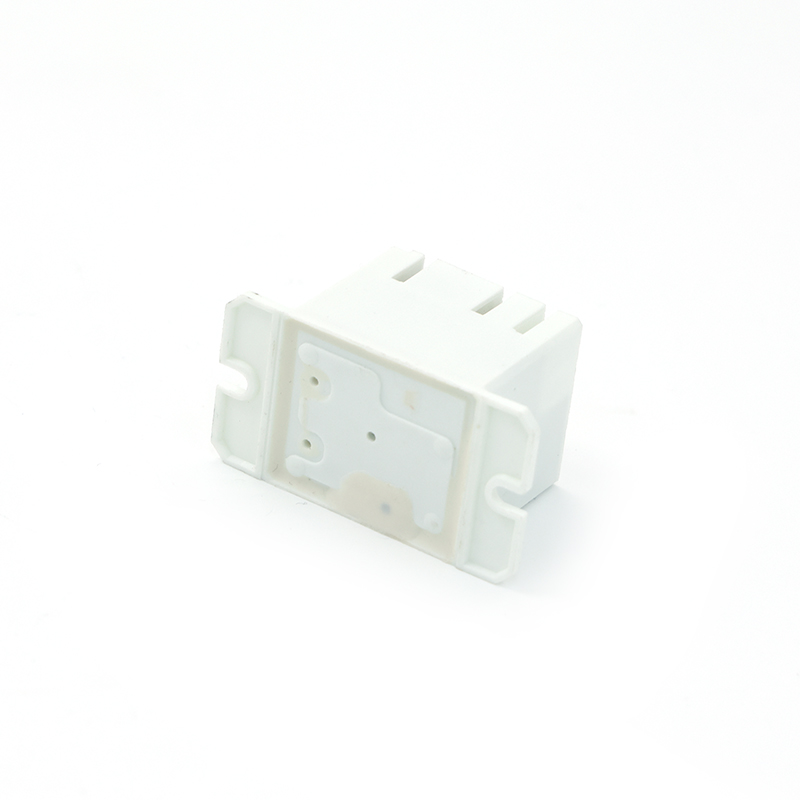

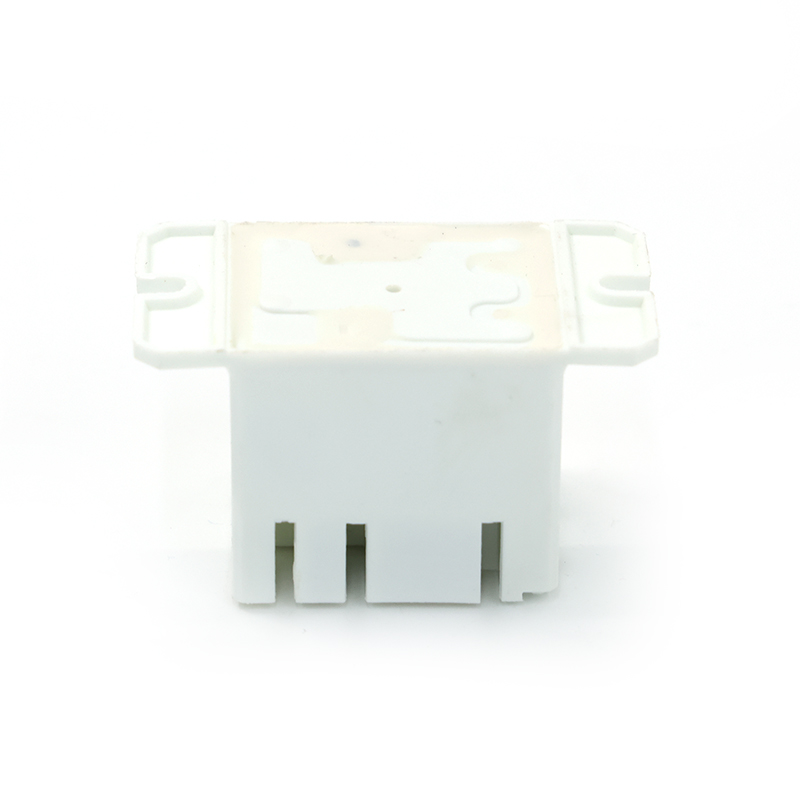

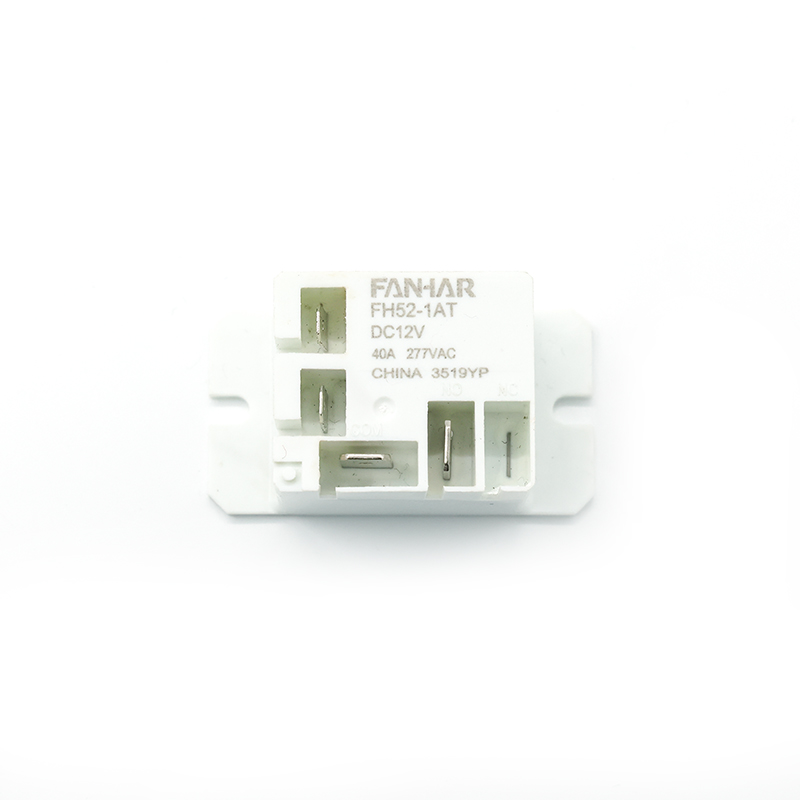

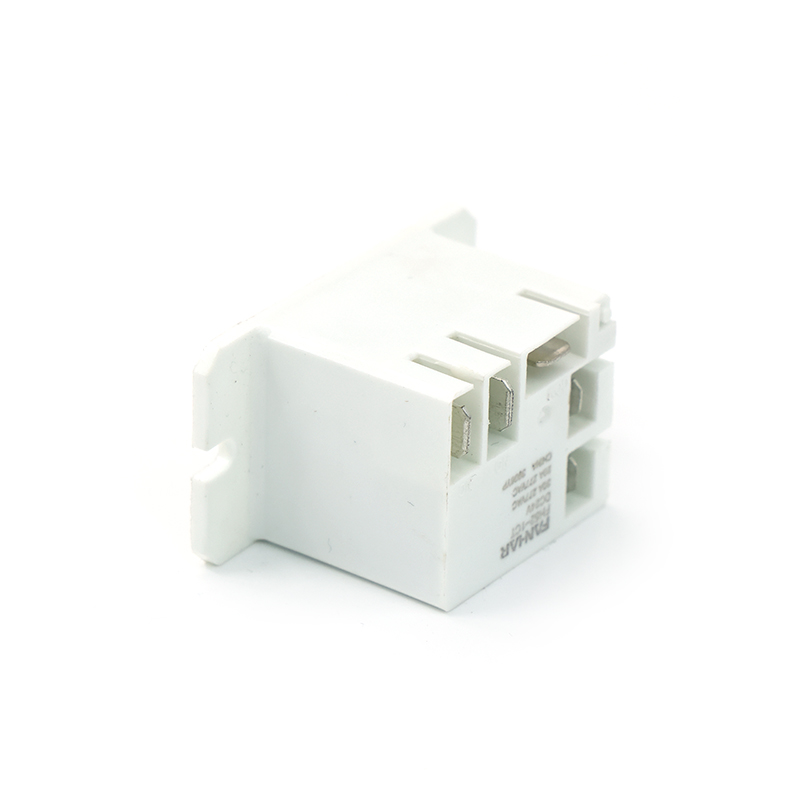

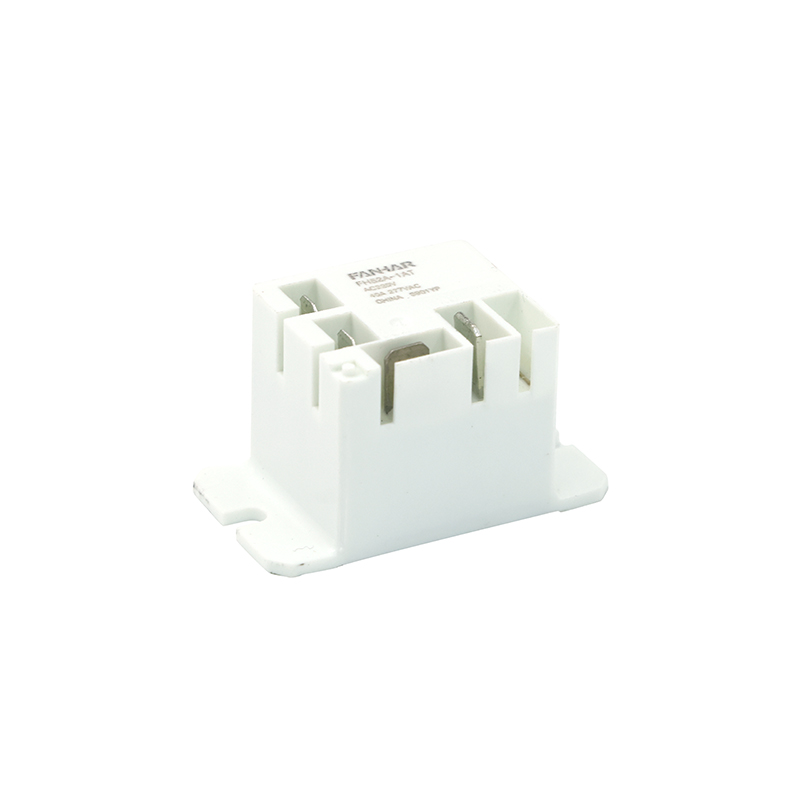

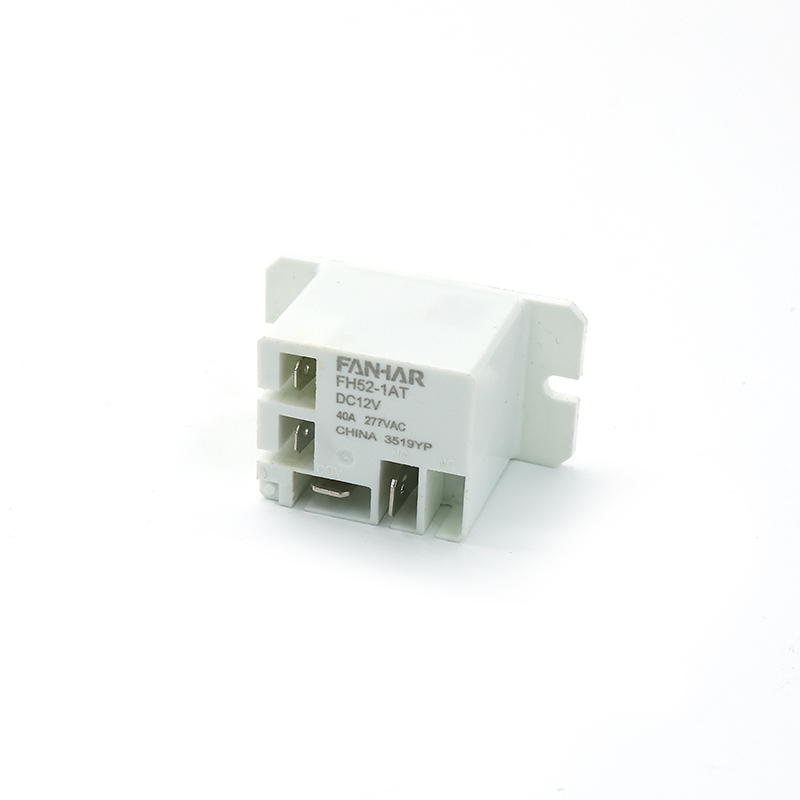

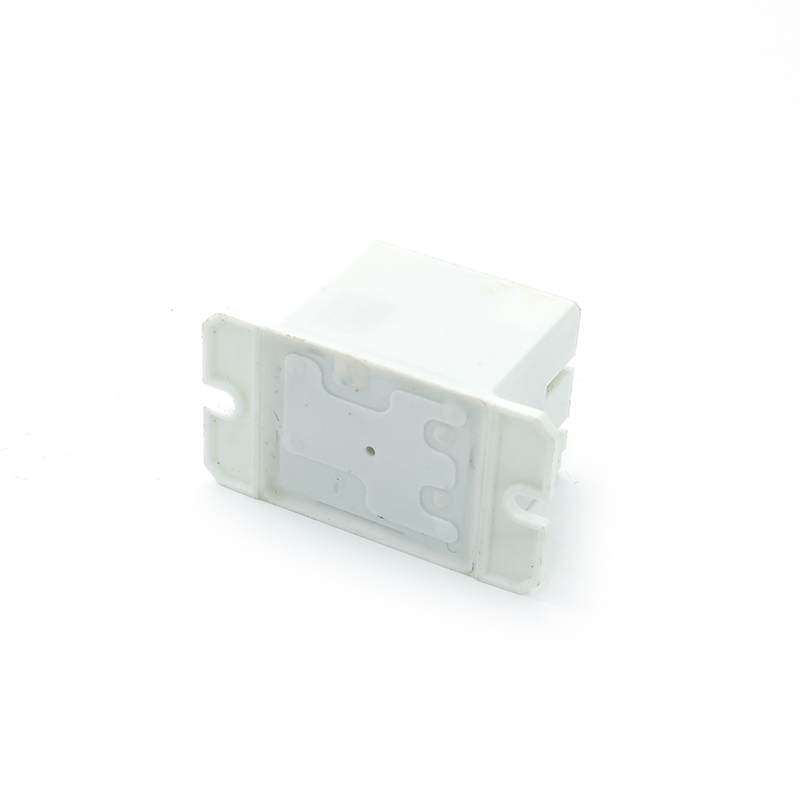

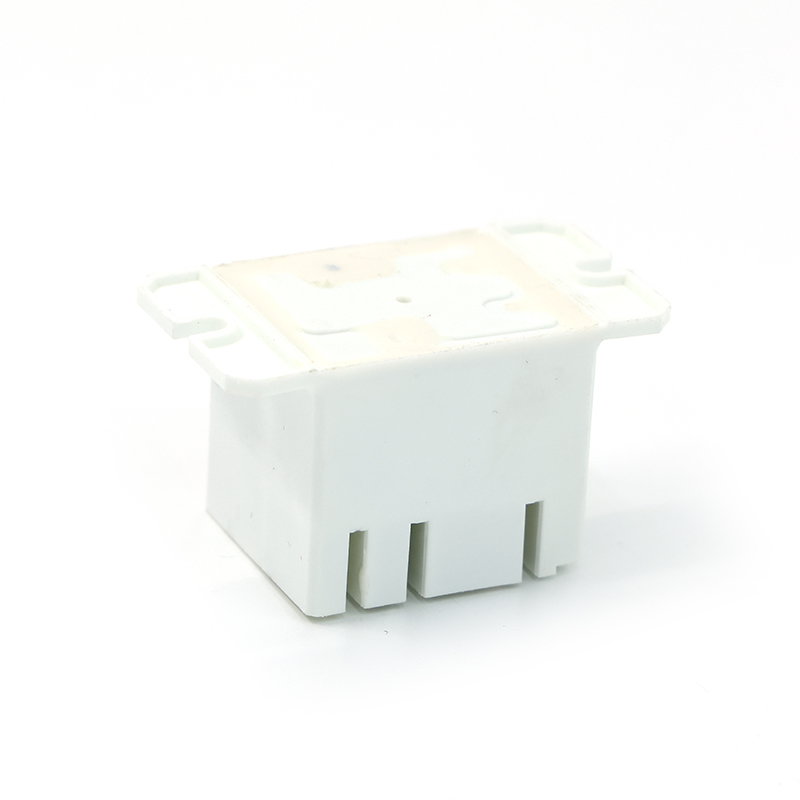

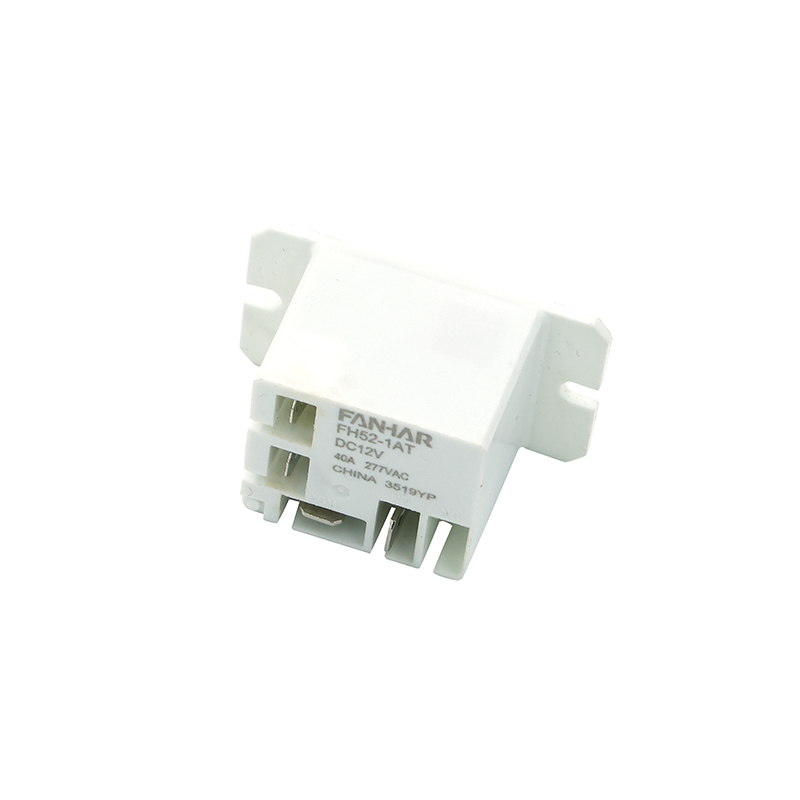

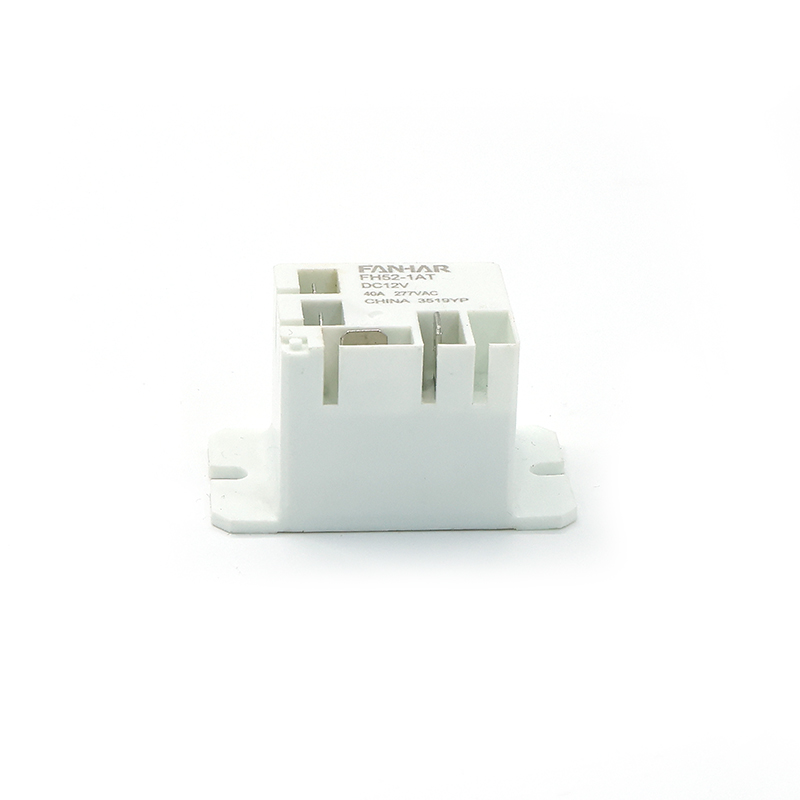

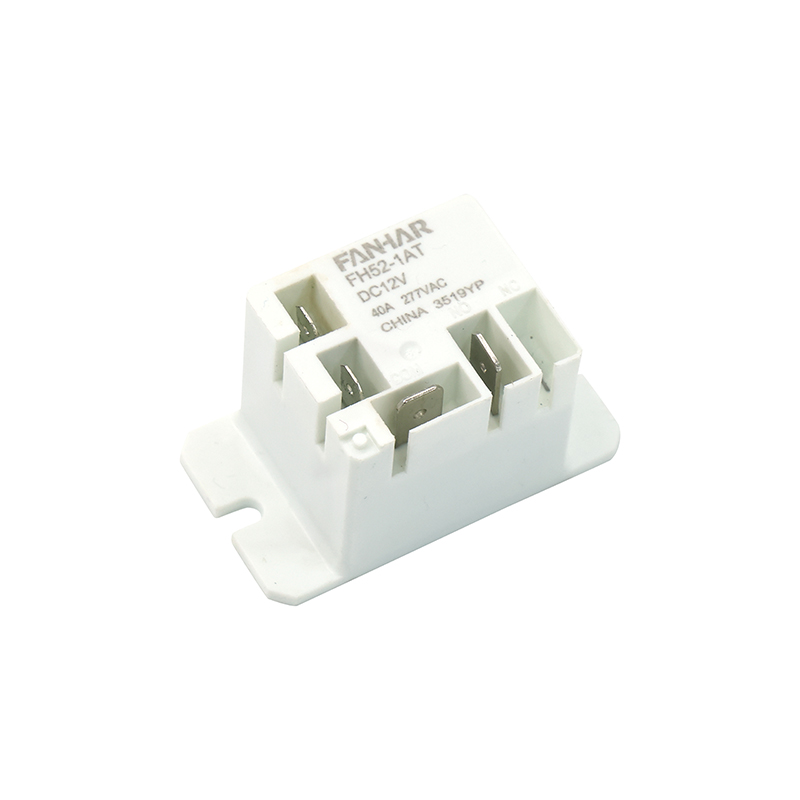

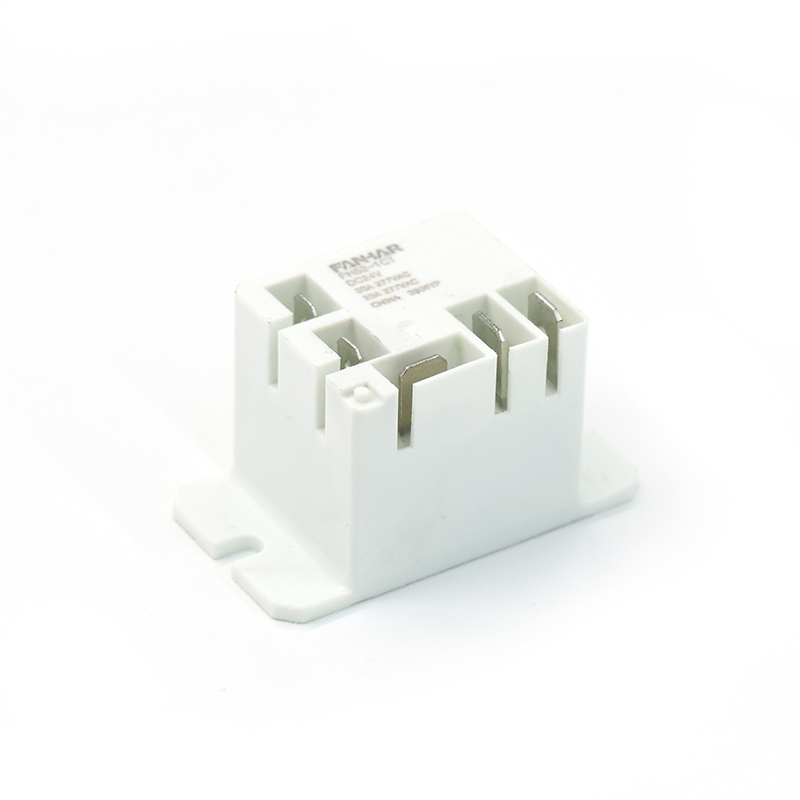

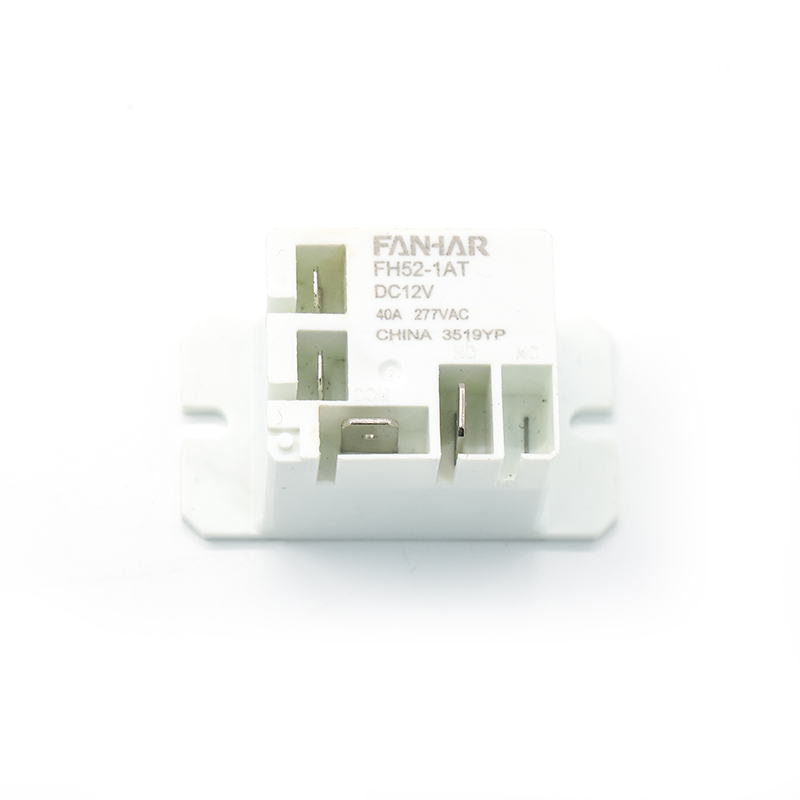

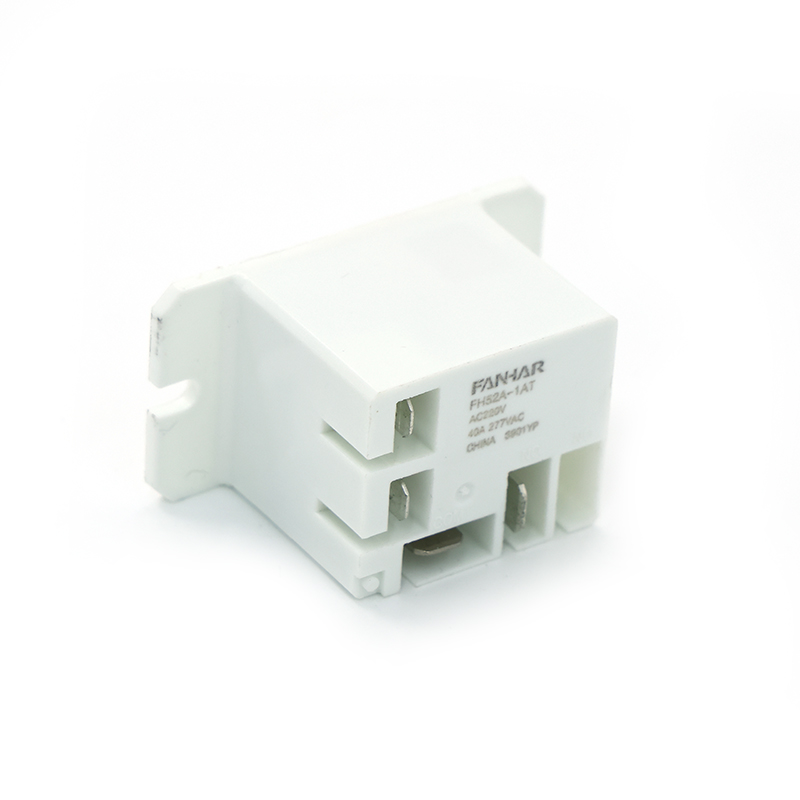

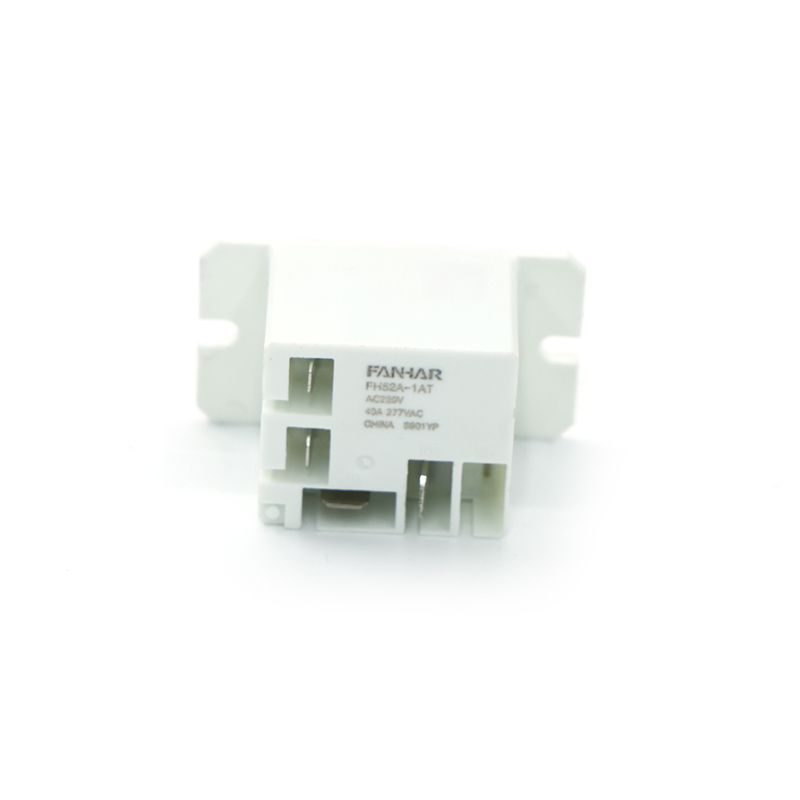

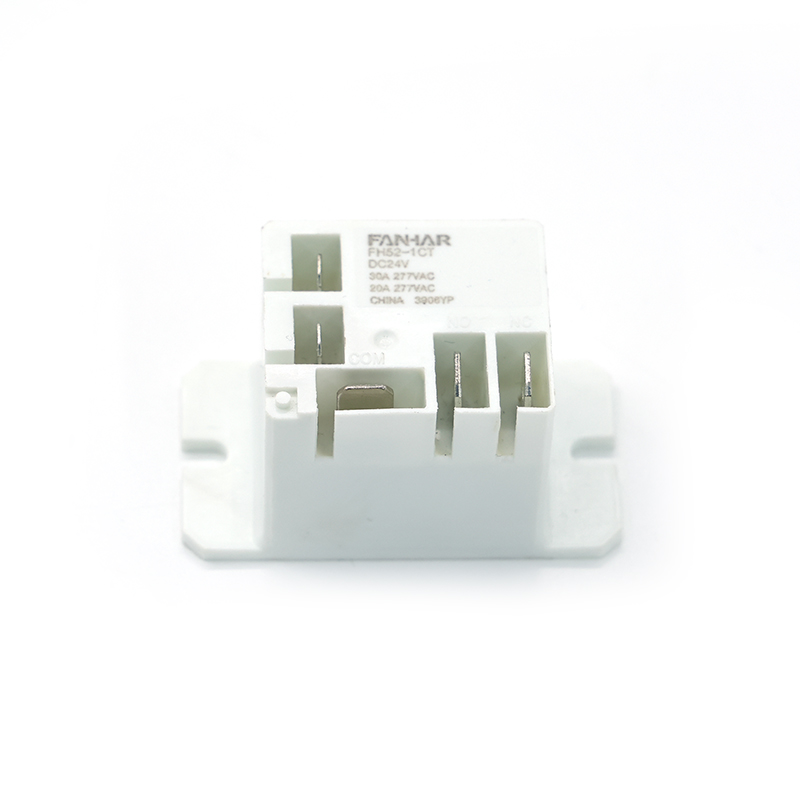

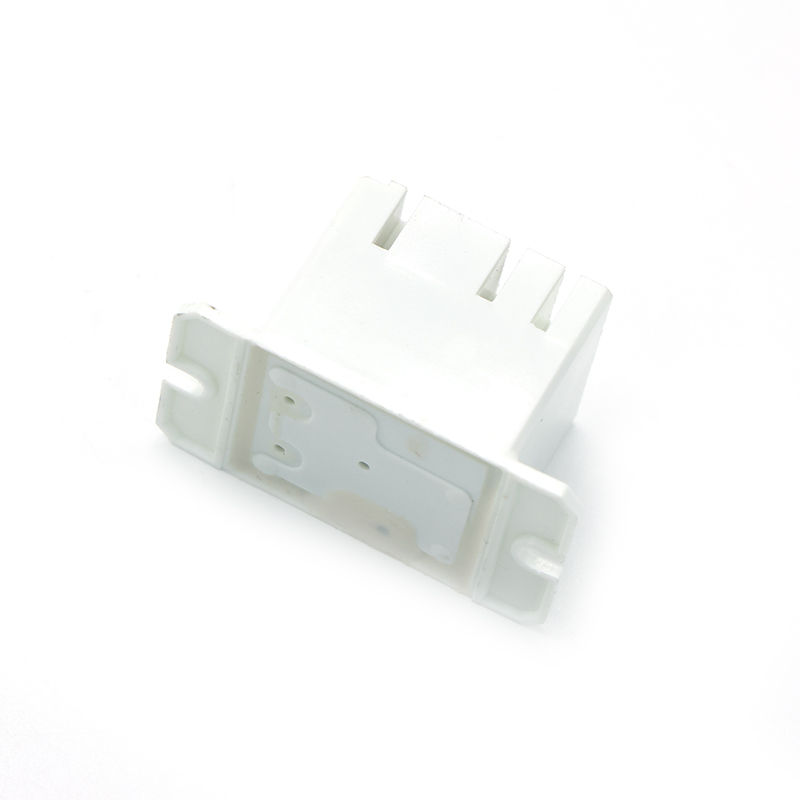

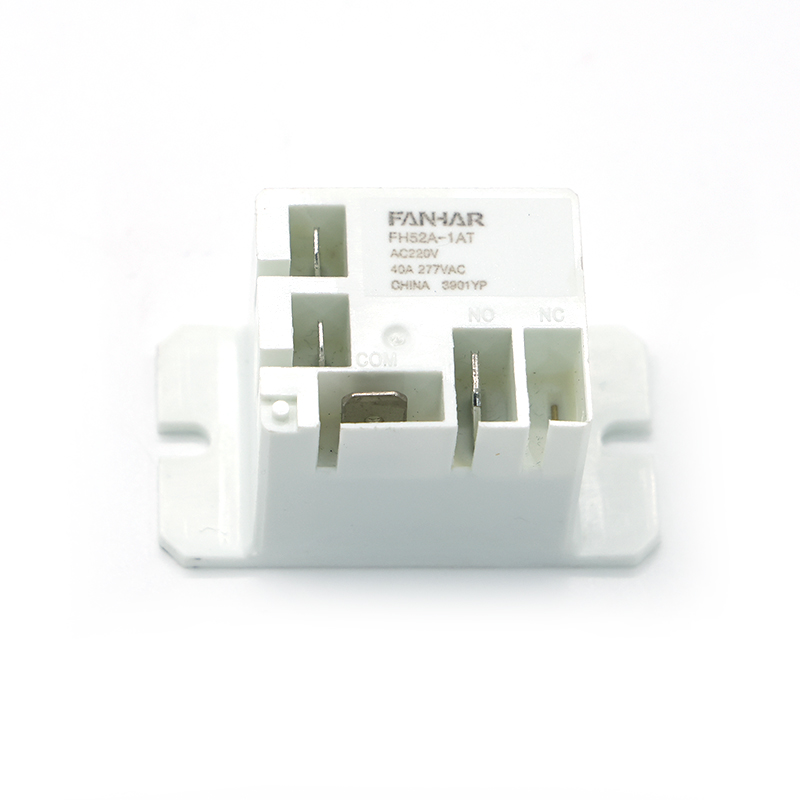

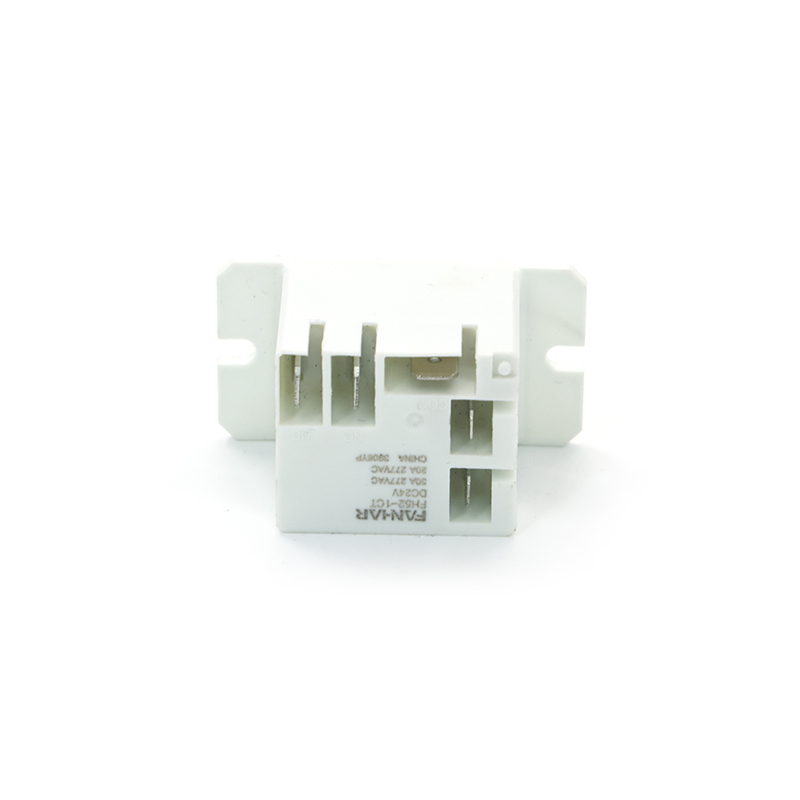

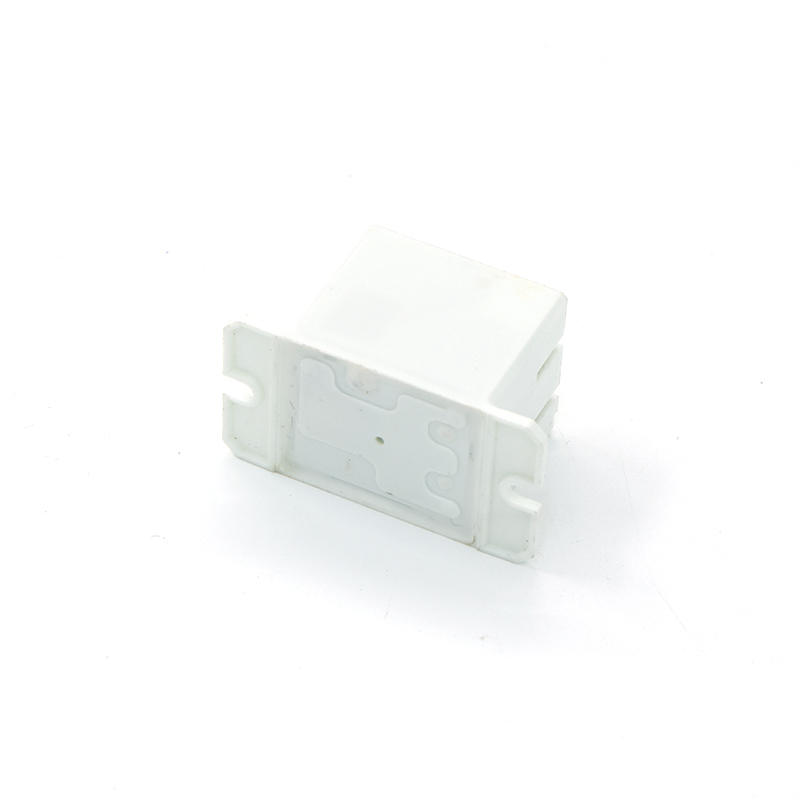

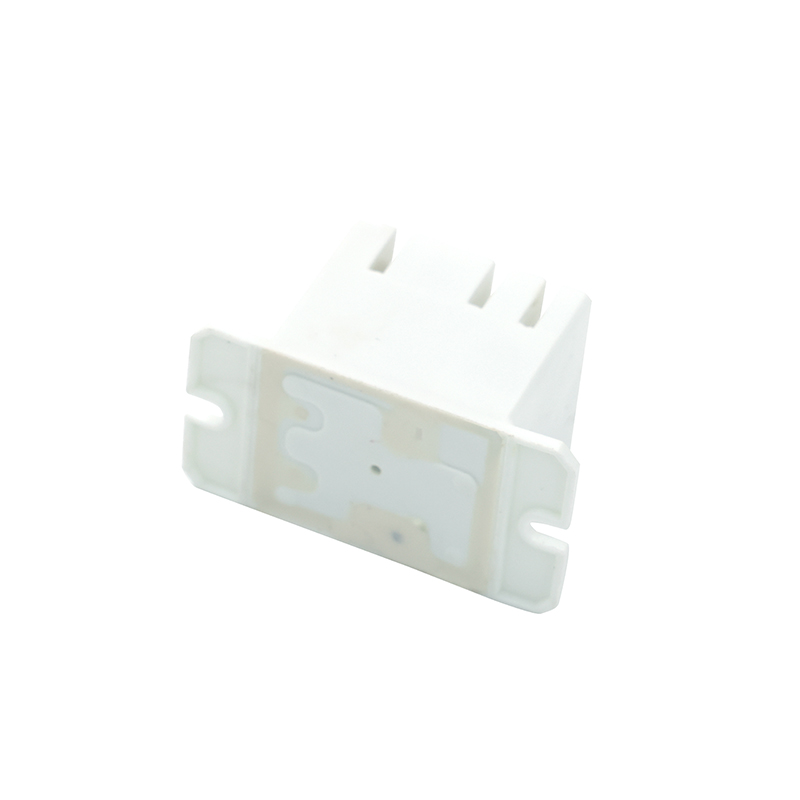

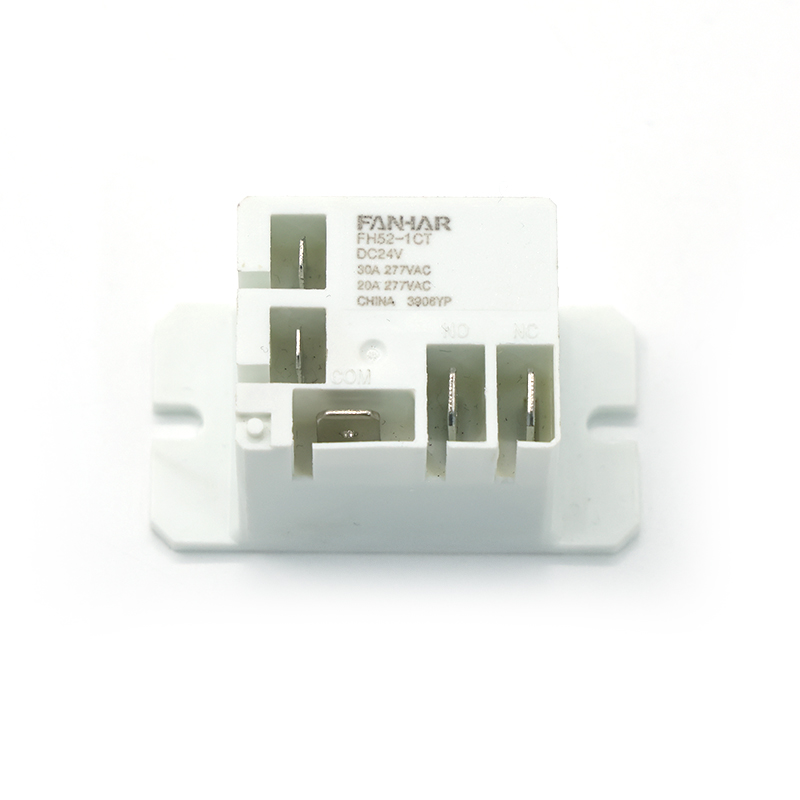

FH52/FH52A 20A 30A 40A teollisuusrele

Tekniset tiedot

Tuote

Yhteystiedot

Yhteydenottojärjestely

1A, 1B, 1C

Kosketinvastus (alku)

≤50mΩ (6VDC 1A)

Yhteydenottomateriaali

AgSnO ₂

Nimellisarvo

Nimelliskuorma (vastuskuorma)

NO:30A (vakiotyyppi)/40A 277VAC         20A 28VDC

NC:20A 277VAC

Max.kytkentäjännite

277VAC   28VDC

Max.kytkentävirta

40A

Max.kytkentäkapasiteetti

11080VA   560W

Pienin sallittu kuormitus

5VDC 100mA

Sähkö

suorituskykyä

Eristysvastus (alku)

1000MΩ (500VDC)

Dielektrinen lujuus (alku)

Avointen kontaktien välillä

1500 VAC, 1 min

Kelan ja koskettimien välissä

2500 VAC, 1 min

Toiminta-aika

≤15 ms

Vapautusaika

≤10ms

Mekaaninen

suorituskykyä

Shokki

vastus

Toimiva

98m/s2 (10g)

Tuhoisa

980m/s2 (100g)

Tärinänkestävyys

10Hz ~ 55Hz 1,5 mm DA

Kestävyys

Mekaaninen

1 × 10 ⁶ ops

Sähkö(Room temperature)

NO: 30A   277VAC/28VDC    1×10 ⁵ toiminnot (ON/OFF= 1 s/9 s)

NO: 40A   277VAC                    1 × 10 ⁴ toiminnot (ON/OFF= 1 s/9 s)

NC: 20 A    277 VAC                   1× 10 ⁴ toiminnot (ON/OFF= 1 s/9 s)

Toimi

kunto

Ympäristön lämpötila

DC: -45 ℃ ~ 85 ℃   AC: -45 ℃ ~ 60 ℃

Kosteus

5–85 %

Irtisanominen

Ota nopeasti yhteyttä terminaaliin

Yksikköpaino

Noin 36 g

Rakentaminen

Muovitiivistetty, sulatetiivis
