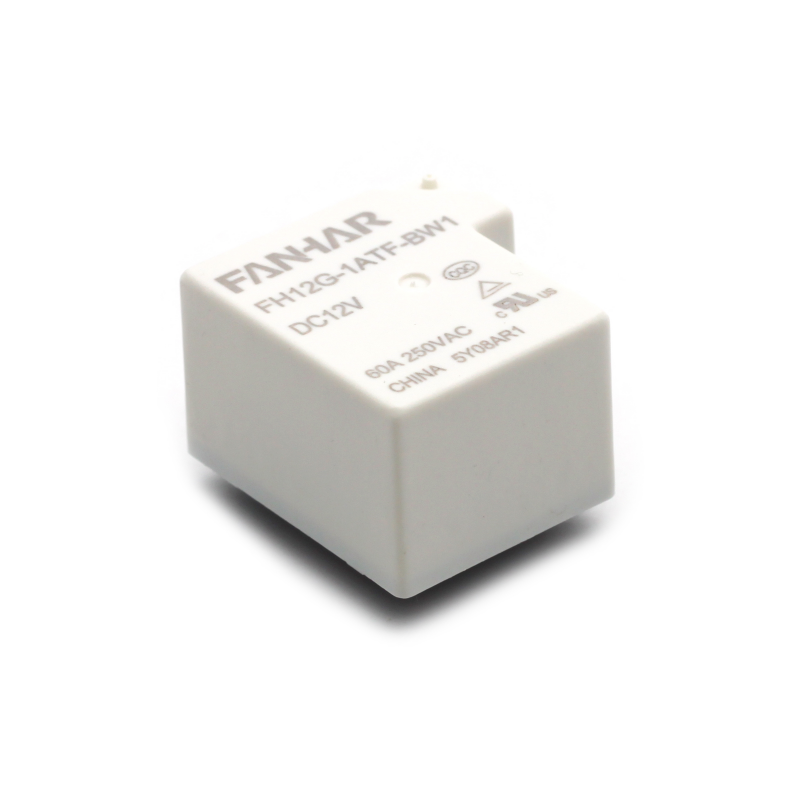

FH12G 60A Uusi energiarele UL TUV CQC-yhteensopiva

Tekniset tiedot

Tuote

Yhteystiedot

Yhteydenottojärjestely

1A

Kosketusvastus (alku)

≤20mΩ (6VDC 20A)

Yhteysmateriaali

AgSnO ₂

Nimellisarvo

Nimelliskuorma (vastuskuorma)

NO:32A/35A/43A/50A/60A   250 VAC

Max.kytkentäjännite

277 VAC

Max.kytkentävirta

60A

Max.kytkentäkapasiteetti

12500VA

Pienin sallittu kuormitus

5VDC 100mA

Sähköinen

suorituskykyä

Eristysvastus (alku)

1000MΩ (500VDC)

Dielektrinen lujuus (alku)

Avointen kontaktien välillä

2500 VAC, 1min (vakiotyyppi)

1500 VAC, 1min (herkkä tyyppi)

Kelan ja koskettimien välissä

2500 VAC, 1 min

Toiminta-aika

≤15 ms

Vapautusaika

≤10ms

Mekaaninen

suorituskykyä

Iskunkesto

Toimiva

98m/s ² (10 g)

Tuhoisa

980m/s ² (100g)

Tärinänkestävyys

10Hz ~ 55Hz 1,5 mm DA

Kestävyys

Mekaaninen

1 × 10 ⁶ ops

Sähköinen(Room temperature)

Vakiotyyppi:
35/32A  277/250 VAC             3×10 ⁴ ops (ON/OFF=1s/9s)
50/43A  277/250 VAC             3×10 ⁴ ops (ON/OFF=1s/9s)
Kytkentä 20A kuljettaen 43A/50A/60A katkaisua
20A 250/277VAC                    3×10 ⁴ ops (ON/OFF=1s/9s)
60A 277/250VAC
Herkkä tyyppi:
35/32A  277/250 VAC             3×10 ⁴ ops (ON/OFF=1s/9s)
50/43A  277/250 VAC             1×10 ⁴ ops (ON/OFF=1s/9s)
Kytkentä 20A kuljettaen 43A/50A /60A katkeaa
20A 250/277VAC                    1×10 ⁴ ops (ON/OFF=1s/9s)

Toimi

kunto

Ympäristön lämpötila

-40 ℃ ~ 85 ℃

Kosteus

5–85 %

Irtisanominen

PCB

Yksikköpaino

Noin 38g
