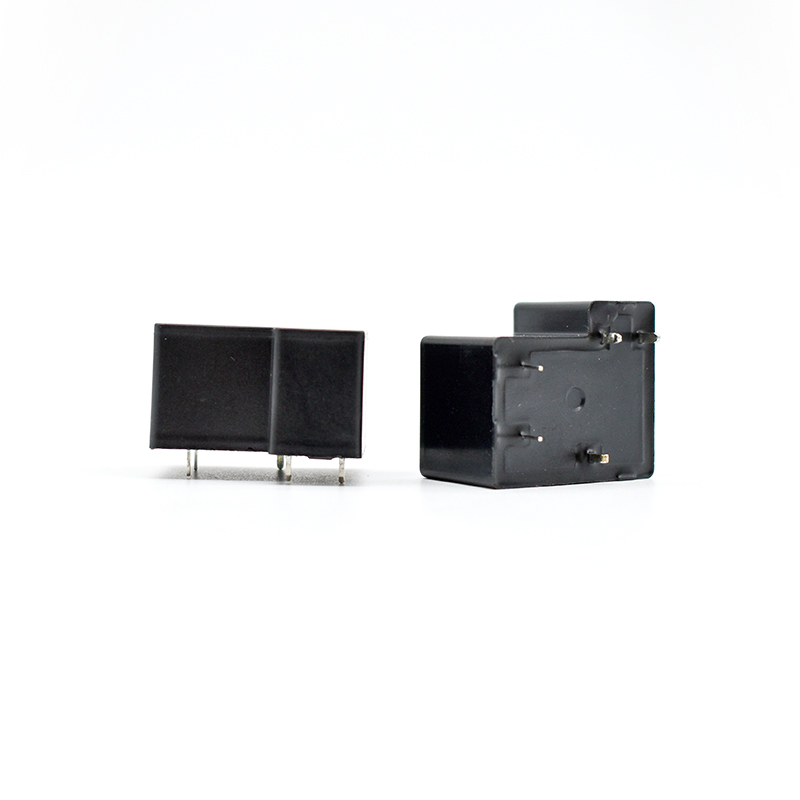

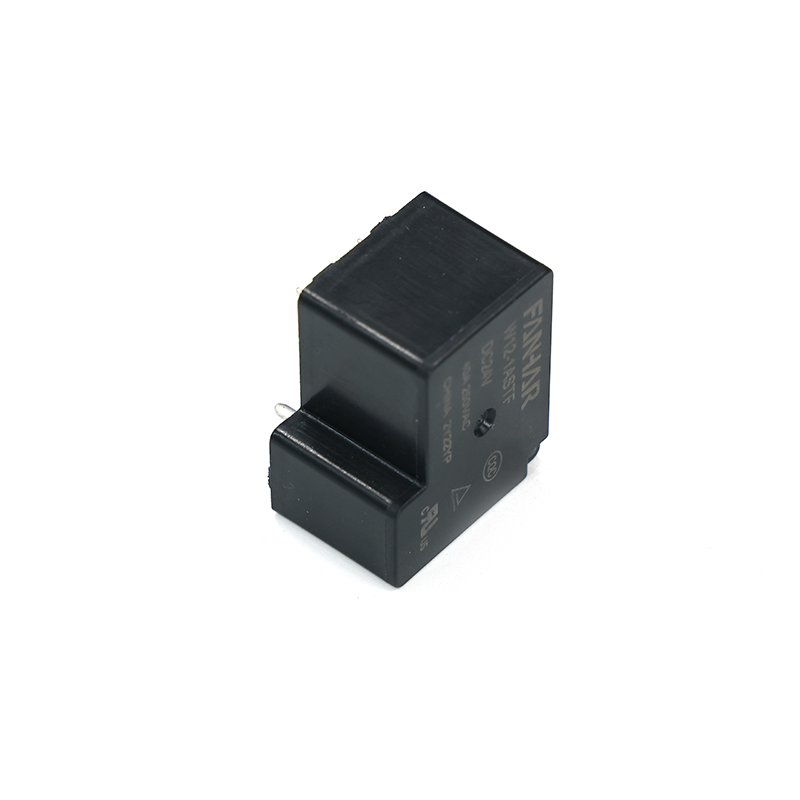

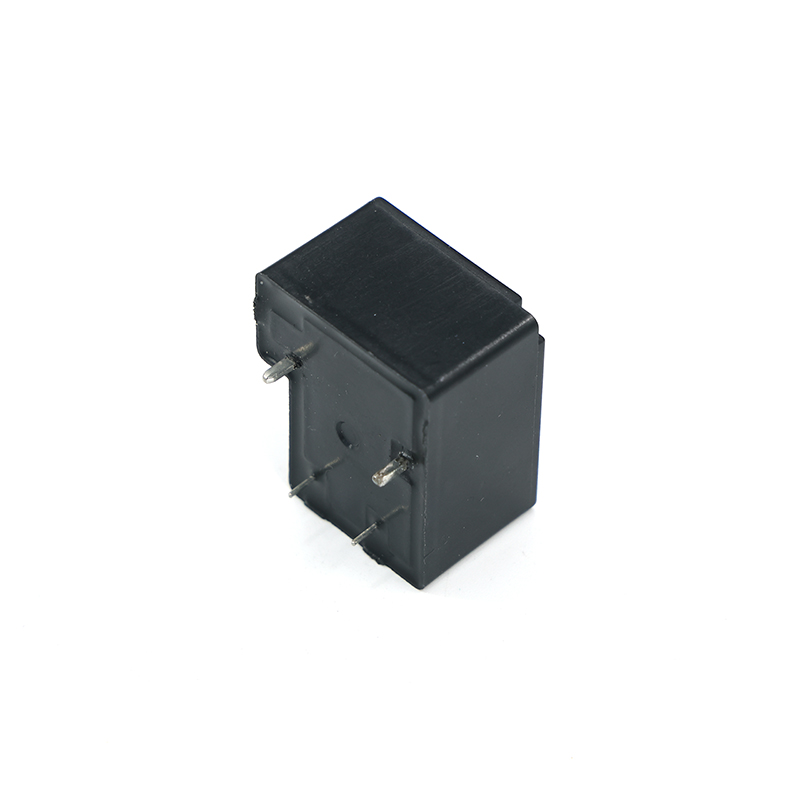

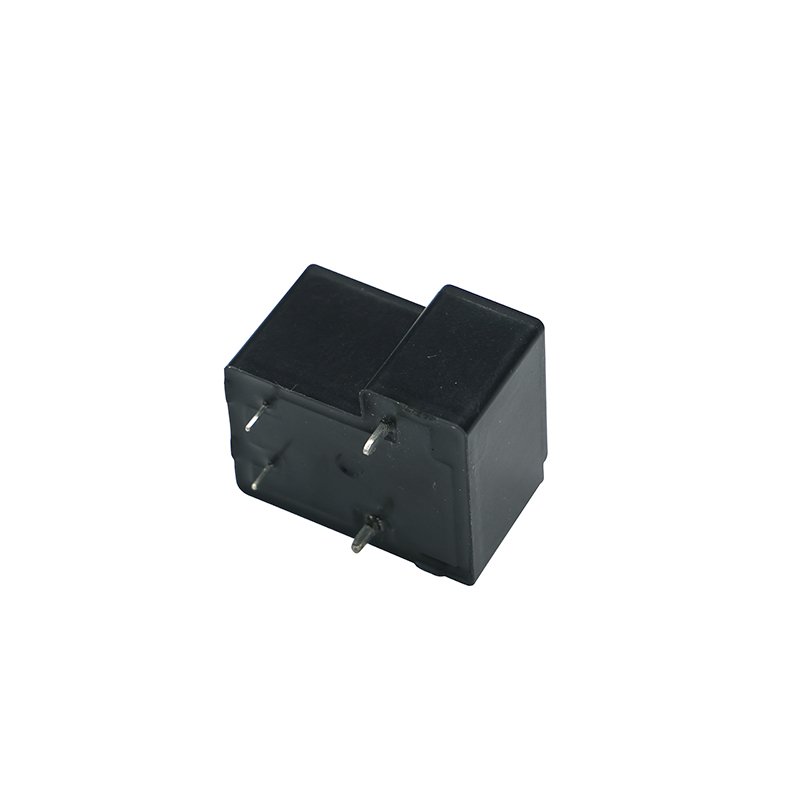

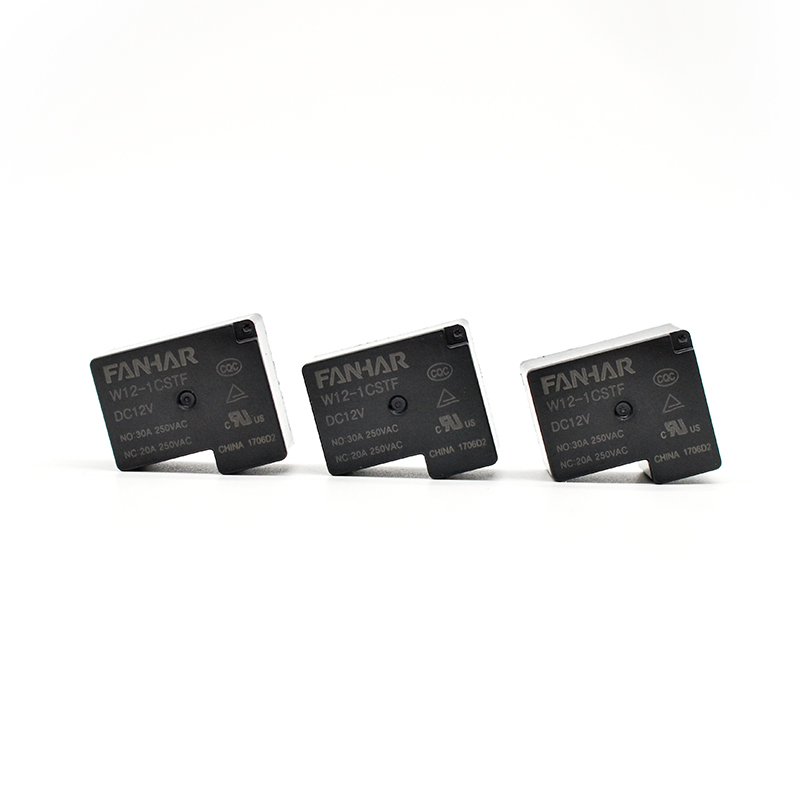

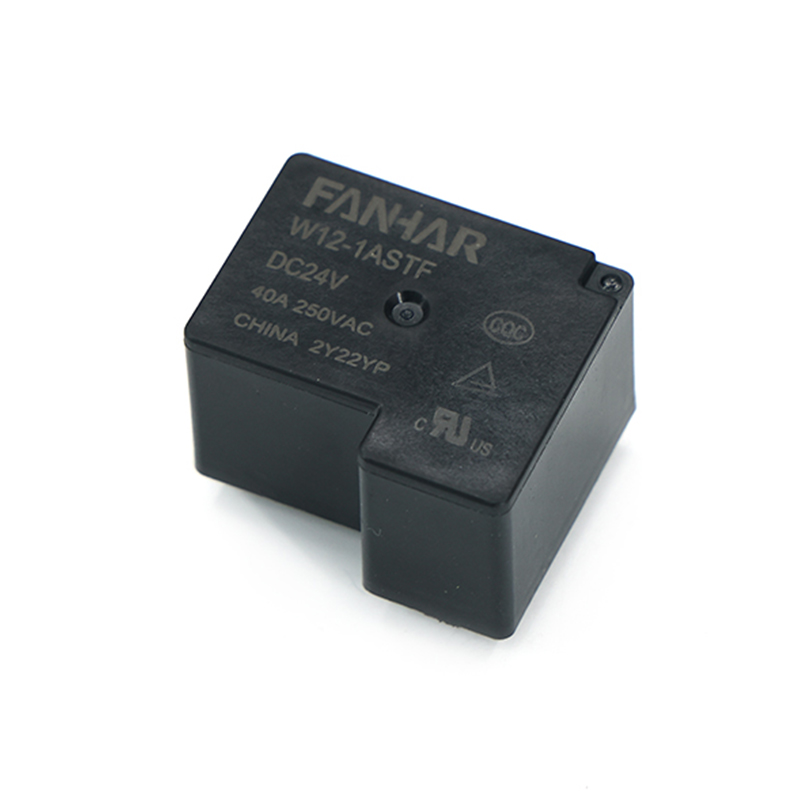

W12 30A 40A tehorele UL TUV CQC-yhteensopiva

Tekniset tiedot

Tuote

Vakio

BG tyyppi

Yhteystiedot

Yhteydenottojärjestely

1A, 1C

1A

Kosketinvastus (alku)

≤100mΩ (6VDC 1A)

100mΩ (6VDC 1A)

Yhteydenottomateriaali

AgNi､AgSnO ₂

Nimellisarvo

Nimelliskuorma (vastuskuorma)

30A (vakio)/40A 250 VAC
20A 30VDC

30A 250VAC
20A 48VDC

Max.kytkentäjännite

277VAC/30VDC

277VAC/48VDC

Max.kytkentävirta

40A

Max.kytkentäkapasiteetti

10000VA/600W

7500VA/960W

Pienin sallittu kuormitus

5VDC 100mA

Sähköinen suorituskyky

Eristysvastus (alku)

1000MΩ (500VDC)

Dielektrinen lujuus (alku)

Avointen kontaktien välillä

1500 VAC, 1 min

2500 VAC, 1 min

Kelan ja koskettimien välissä

2500VAC (vakio)/4000VAC, 1min

Toiminta-aika

≤15 ms

≤20 ms

Vapautusaika

≤10ms

≤15 ms

Mekaaninen suorituskyky

Iskunkesto

Toimiva

98m/s ² (10G)

Tuhoisa

980m/s ² (100G)

Tärinänkestävyys

10Hz ~ 55Hz 1,5 mm DA

Kestävyys

Mekaaninen

5×10 ⁶ ops

Sähkö (huoneen lämpötila)

40A 250VAC  2×10 ⁴ ops (ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops (ON/OFF=1s/9s)
20A 30VDC  1×10 ⁵ ops (ON/OFF=1s/9s)

40A 250VAC  2×10 ⁴ ops (ON/OFF=1s/9s)
30A 250VAC  5×10 ⁴ ops (ON/OFF=1s/9s)
20A 48VDC  5×10 ⁴ ops (ON/OFF=1s/9s)

Toimintakunto

Ympäristön lämpötila

-40 ℃ ~ 85 ℃

Kosteus

5–90 %

Irtisanominen

PCB

Yksikköpaino

Noin 27 g

Rakentaminen

Muovisuljettu, sulatetiivis
