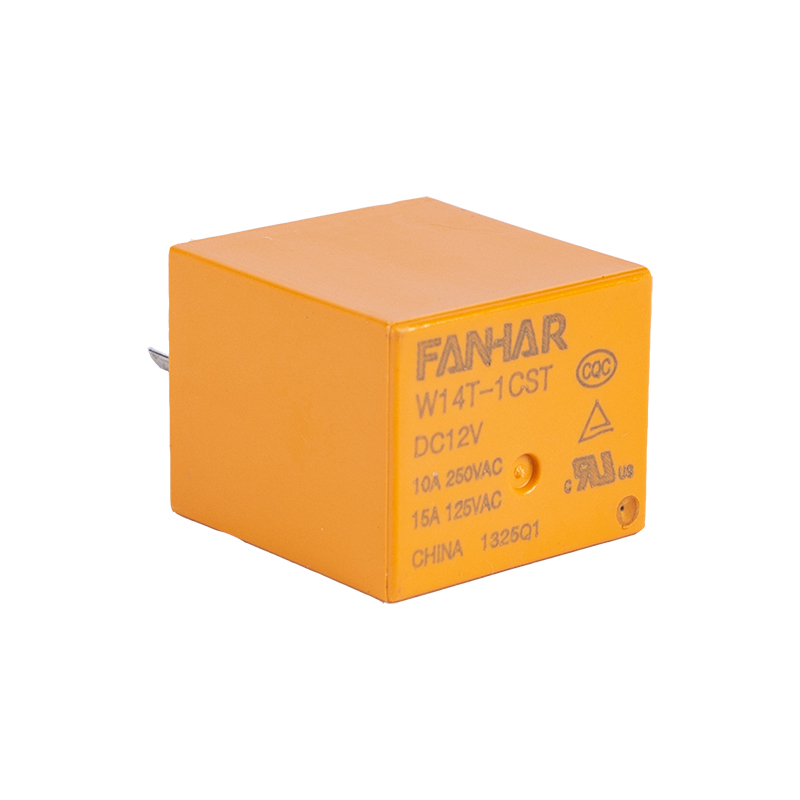

W14T 10A 15A tehorele UL TUV CQC -yhteensopiva

Tekniset tiedot

Tuote

Yhteystiedot

Yhteydenottojärjestely

1A, 1C

Kosketusvastus

≤100mΩ (6VDC 1A)

Yhteydenottomateriaali

AgSnO ₂

Nimellisarvo

Nimelliskuorma (vastuskuorma)

10A 250VAC/30VDC

15A 125VAC

Max.kytkentäjännite

277VAC/30VDC

Max.kytkentävirta

15A

Max.kytkentäkapasiteetti

2500VA/300W

Pienin sallittu kuormitus

5VDC 100mA

Sähköinen

suorituskykyä

Eristysvastus (alku)

100MΩ (500VDC)

Dielektrinen lujuus (alku)

Avointen kontaktien välillä

750 VAC, 1 min

Kelan ja koskettimien välissä

1500 VAC, 1 min

Toiminta-aika

≤10ms

Vapautusaika

≤5 ms

Mekaaninen

suorituskykyä

Iskunkesto

Toimiva

98m/s ² (10 g)

Tuhoisa

980m/s ² (100g)

Tärinänkestävyys

10Hz ~ 55Hz 1,5 mm DA

Kestävyys

Mekaaninen

1 × 10 ⁷ ops

Sähköinen(Room temperature)

5A       250VAC/30VDC                       1×10 ⁵ toiminnot (ON/OFF=1s/9s)
10A      250VAC/30VDC                    5×10 ⁴ toiminnot (ON/OFF=1s/9s)
15A      125 VAC                                     5×10 ⁴ toiminnot (ON/OFF=1s/9s)
1/2hv  125 VAC (moottori)                         3×10 ⁴ toiminnot (ON/OFF=1s/9s)
600W  120VAC (LED-lamppu)                 2,5×10 ⁴ toiminnot (ON/OFF=1s/9s)

Toimi

kunto

Ympäristön lämpötila

-40 ℃ ~ 85 ℃ / 105 ℃

Kosteus

5–90 %

Irtisanominen

PCB

Yksikköpaino

Noin 12,5 g

Rakentaminen

Muovitiivistetty, sulatetiivis
