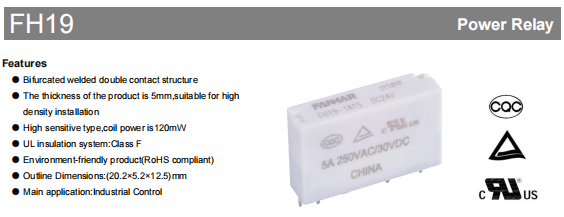

FH19 teollisuusrele

Teollisuusautomaation, tehonsäädön ja kompaktien laitesuunnittelun saralla tilan optimointi ja luotettavuus ovat ikuisia asioita. FH19-sarjan rele on syntynyt vastaamaan näihin ydintarpeisiin. Erittäin ohuena piirilevyreleenä, jonka paksuus on vain 5 mm, se integroi menestyksekkäästi korkean suorituskyvyn, pitkän käyttöiän ja suuren tiheyden kiinnityskyvyn, joten se on ihanteellinen valinta insinööreille ahtaissa tilanteissa. Tässä artikkelissa tarkastellaan FH19:n suunnitteluominaisuuksia, teknisiä etuja ja erilaisia ​​sovelluksia, ja se tarjoaa perusteellisia valinta- ja sovellussuosituksia.

Mullistava suunnittelu ja rakenteelliset edut

Erittäin kompakti fyysinen rakenne

FH19:n mitat ovat 20,2 × 5,2 × 12,5 mm. Sen ohut profiili – erityisesti sen 5 mm:n paksuus – mahdollistaa pystysuoran pinoamisen tai suuren tiheyden asettelut vierekkäin, mikä säästää merkittävästi piirilevytilaa. Kompaktit sovellukset, kuten teollisuuden ohjausemolevyt, PLC-moduulit, viestintälaitteet ja älykkäät laitteet, ovat ihanteellisia ehdokkaita tälle optimaalisesti suunnitellulle tuotteelle.

Innovatiivinen kaksoiskontaktihitsausprosessi

Se käyttää kaksihaaraista hitsattua kaksoiskontaktikokoonpanoa. Tämä rakenne käyttää kahta rinnakkaista kosketuspistettä virran jakamiseen, mikä vähentää kosketusresistanssia ja parantaa merkittävästi koskettimen luotettavuutta ja vakautta. Vaikka yksi kosketuspiste vaarantuisi mikrovärähtelyn tai kontaminaation vuoksi, toinen varmistaa piirin jatkuvuuden, mikä parantaa merkittävästi vikasietokykyä ankarissa teollisuusympäristöissä.

Ympäristöystävällinen ja turvallinen materiaalivalinta

Ympäristövaatimustenmukaisuus: Täysi sarja noudattaa RoHS-direktiiviä, ei käytä vaarallisia aineita ja täyttää maailmanlaajuiset vihreän valmistustrendit.

Kosketusmateriaali: Käyttää hopea-nikkeli-seosta (AgNi). Tämä säilyttää hopean erinomaisen johtavuuden, kun taas nikkelin sisällyttäminen parantaa valokaaren eroosion kestävyyttä ja mekaanista kestävyyttä, mikä pidentää sähköistä pitkäikäisyyttä.

Eristysjärjestelmä: Sisältää UL-luokan F (155 °C) eristysjärjestelmän, joka varmistaa sähköisen eristyksen ja turvamarginaalin jopa korkeissa lämpötiloissa.

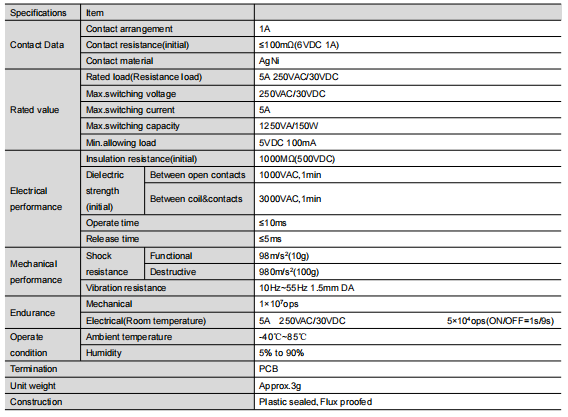

Perustehokkuusparametrien syvällinen analyysi

Sähköinen suorituskyky: vakaa, luotettava ja tehokas kytkentä

Nimelliskuormitus: 5A @ 250VAC / 30VDC

Max. Kytkentäkapasiteetti: 1250VA / 150W

Kosketinvastus: ≤100mΩ (alku)

Eristysvastus: ≥1000MΩ (500VDC)

Dielektrinen lujuus: 3000 VAC 1 minuutin ajan (avoin koskettimien välillä sekä kelan ja koskettimien välillä)

Toiminta-/vapautusaika: ≤10ms / ≤5ms

Mekaaninen ja ympäristökestävyys: Tehty teollisuusympäristöihin

Mekaaninen käyttöikä: Pystyy jopa 10 miljoonaan toimintoon, ihanteellinen toistuvaan vaihtoon.

Sähköinen käyttöikä: Määritetty kuorma takaa luotettavan suorituskyvyn (katso "Kestävyyskäyrä" teknisissä tiedoissa).

Ympäristöön sopeutuvuus: Käyttölämpötila-alue -40 °C - 85 °C ja kosteusalue 5% - 90%, sopii erilaisiin ilmastoihin.

Tärinä- ja iskunkesto: Erinomainen tärinän (10-55 Hz) ja iskun (980 m/s²) kestävyys, ihanteellinen mekaanista tärinää aiheuttaville laitteille, kuten työstökoneille ja ajoneuvoille.

Joustavan kelan konfigurointi- ja valintaopas

FH19:ssä on kaksi kelatehotyyppiä. Siinä on myös kahdeksan yhteistä jännitettä. Tämä tarjoaa suunnittelijoille huomattavan monipuolisuuden.

Tärkeä huomautus: Tietolehti määrittelee "Operate Voltage"- ja "Release Voltage" -ominaisuudet yksityiskohtaisesti. FH19:n suunnittelu, materiaalit ja valmistusprosessi noudattavat tiukkoja turvallisuusstandardeja, kuten sertifikaatit osoittavat. Käyttäjät voivat liittää sen turvallisesti sovelluksiin, jotka vaativat vientiyhteiskuntaa tai poikkeuksellista luotettavuutta.

Paketin valinta: Sovellusympäristöön sopiva

FH19 tarjoaa kaksi keskeistä pakettivaihtoehtoa erilaisiin ympäristöhaasteisiin vastaamiseksi:

Fluksitiivis tyyppi:

Ominaisuus: Kestää heikosti syövyttäviä juotoksen jäämiä.

Suositellaan: Säilytä hygieeniset sisätilat, mukaan lukien datakeskuksen laitteet, viestintätilat ja laboratoriolaitteet.

Muovinen suljettu tyyppi:

Ominaisuus: Täysin suljettu rakenne estää tehokkaasti pölyn, kosteuden ja syövyttävien kaasujen (esim. H₂S, SO₂) pääsyn releeseen.

Suositellaan: Teollisuuskohteisiin, ulkolaitteisiin, kemiallisia kaasuja sisältäviin ympäristöihin, kuten tehdaspajoihin, ohjauskaappeihin, liikennemerkkijärjestelmiin ja maatalouskoneisiin.

Sopimattoman pakkauksen valitseminen voi johtaa sisätilojen korroosioon, kontaktien hapettumiseen ja ennenaikaiseen vaurioitumiseen.

Tyypilliset sovellusskenaariot

Kattavia etujaan hyödyntäen FH19 on erinomainen seuraavilla aloilla:

Teollisuusautomaatio: PLC I/O-moduulit, anturiliitännät, pienmoottorin ohjaus.

Energianhallinta: Älykkäät mittarit, aurinkosähköinvertterin ohjauspiirit ja latausaseman ohjausmoduulit.

Rakennusautomaatio: Älykäs valaistuksen ohjaus, LVI-järjestelmän ohjaus, turvajärjestelmät.

Viestintälaitteet: Signaalin reititys verkkokytkimissä, reitittimissä ja tukiasemalaitteissa.

Kodinkoneet ja kulutuselektroniikka: Ohjauslevyt huippuluokan laitteisiin, älykkään kodin keskittimet.

Turvallisuussertifikaatit ja laadunvarmistus

FH19 on hankkinut useita arvostettuja maailmanlaajuisia ja kotimaisia sertifikaatteja, jotka ovat sen laadun ja turvallisuuden tärkein todistus.

UL / C-UL (USA/Kanada): tiedostonumero E475405

TÜV (Saksa): tiedostonumero R 50565678

CQC (Kiina): sertifikaatin nro CQC22002370207

Sertifikaatit osoittavat, että FH19:n suunnittelu, materiaalit ja valmistusprosessi noudattavat tiukkoja turvallisuusstandardeja. Käyttäjät voivat sisällyttää sen turvallisesti sovelluksiin, jotka edellyttävät vientivaatimustenmukaisuutta tai poikkeuksellista luotettavuutta.

Valinnan ja käytön pääkohtien yhteenveto

Kuorman määrittäminen: Tunnista kuorman tyyppi (resistiivinen, induktiivinen, lamppu), virta ja jännite varmistaaksesi, että ne ovat FH19:n nimellisalueella.

Valitse kela: Valitse Standard tai High Power -versio ja sopiva jännitemääritys järjestelmäsi syöttöjännitteen ja tehotarpeen mukaan.

Määritä pakkaus: Valinta juoksutetusta tai muovitiivisteestä tulee tehdä käyttöympäristön perusteella. Tämä on välttämätöntä pitkän aikavälin luotettavuuden takaamiseksi.

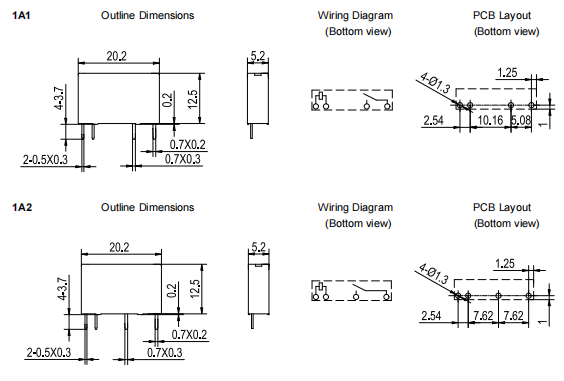

Vahvista pinout: Katso piirilevyn jalanjälkikaaviosta (1A1 tai 1A2) varmistaaksesi yhteensopivuuden piirilevysi asettelun kanssa.

Suunnittele taajuusmuuttajapiiri: Varmista, että relekäämi saa vakaan ja riittävän käyttövirran. Harkitse flyback-diodin käyttöä ajolaitteen suojaamiseksi.

Johtopäätös

FH19 on suunniteltu ratkaisu, joka on suunniteltu vastaamaan nykyaikaisen, tiheän ja luotettavan elektroniikkasuunnittelun asettamiin haasteisiin.

Se yhdistää kompaktin koon, kahden koskettimen luotettavuuden, ympäristöön sopeutuvuuden ja laajat sertifikaatit tarjoten insinööreille vankan ja luotettavan taustakomponenttituen teollisuuden ohjauksen, energianhallinnan ja älylaitteiden innovaatioille.

Kun valitset relettä, älä yksinkertaista parametrien vertailua. Järjestelmän luotettavuuden, elinkaarikustannusten ja ympäristöystävällisyyden kannalta FH19 on epäilemättä suosituin vaihtoehto ja perusteellisen arvioinnin arvoinen.
