Mikä on PCB-rele? Kuinka PCB-rele toimii?

Johdatus piirilevyreleisiin

Piirilevyreleen määritelmä

Piirilevyrele tai piirilevyrele viittaa laitteeseen, joka on asennettu piirilevylle. Se on sähkökäyttöinen kytkin, jota käytetään suurtehopiirin ohjaamiseen pienitehoisen signaalin avulla. Piirilevyreleitä käytetään lukuisissa elektronisissa järjestelmissä ja laitteissa niiden minimaalisen koon, luotettavuuden ja helppokäyttöisyyden vuoksi.

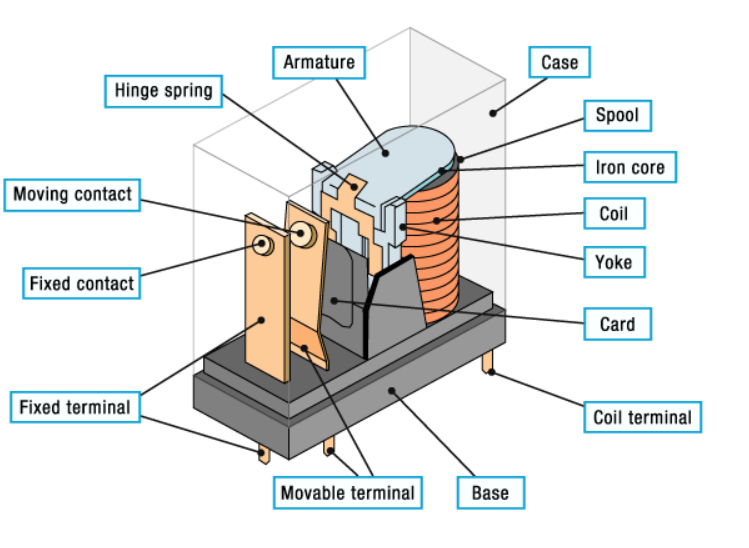

Piirilevyreleen komponentit

PCB-releen pääkomponentteja ovat:

Kela: Kela synnyttää magneettikentän, kun sähkövirta kulkee sen läpi.

Ankkuri: Ankkuri: Se on liikkuva komponentti, joka vetää puoleensa kelan luomaa magneettikenttää.

Koskettimet: Koskettimet ovat kohtia, joissa sähköliitäntä tehdään tai katkeaa.

Jousi: Jousi palauttaa ankkurin alkuperäiseen asentoonsa, kun kela on jännitteetön.

Miten piirilevyreleet toimivat

Sähkömagneettinen periaate

Piirilevyreleet toimivat sähkömagnetismin periaatteilla. Magneettikentän ilmiö, kun virta kulkee kelan läpi, on dokumentoitu hyvin. Tämä toiminta houkuttelee ankkuria, joka vuorostaan ​​liikkuu kytkeäkseen tai irrottaakseen piirin koskettimissa.

Piirin toiminta

Käämistä tuleva magneettinen voima vetää ankkuria alaspäin, kun rele saa virtaa, sulkee koskettimet ja antaa virran kulkea siihen liittyvässä piirissä. Jousi avaa koskettimet ja katkaisee virran, kun käämin teho poistetaan palauttamalla ankkuri alkuperäiseen asentoonsa.

Vaihtologiikka

Piirilevyreleet voidaan myös rakentaa erilaisilla kytkentäkonfiguraatioilla, mukaan lukien normaalisti auki (NO) ja normaalisti kiinni (NC). Normaalisti avoimen konfiguraation tapauksessa koskettimet pysyvät auki, kun jännite katkaistaan, ja sulkeutuvat, kun ne kytketään. Normaalisti suljetussa konfiguraatiossa koskettimet ovat kiinni, jos jännite katkeaa, ja auki, jos jännite kytketään.

PCB-reletyypit

Perustuu toimintaperiaatteeseen

Sähkömekaaniset releet

Sähkömekaaniset releet ovat yleisin piirilevyreletyyppi. Ne koostuvat koskettimista, ankkurista ja kelasta. Tämän tyyppiset releet ovat tunnettuja luotettavuudestaan ​​ja kyvystään hallita suuria jännitteitä ja virtoja.

Puolijohdereleet

Puolijohdereleissä (SSR) ei ole liikkuvia osia, ja ne ohjaavat virran kulkua puolijohteisiin. Ne tarjoavat nopeammat kytkentänopeudet, pidemmän käyttöiän ja paremman luotettavuuden verrattuna sähkömekaanisiin releisiin.

Reed Releet

Reed-releet käsittävät parin ferromagneettisia koskettimia (reed-kytkimiä), jotka on koteloitu lasiputkeen.  Niitä ohjaa ulkoinen magneettikenttä, ja ne tunnetaan nopeista kytkentänopeuksistaan ​​ja parannetusta eristysresistanssistaan.

Hybridireleet

Hybridireleissä yhdistyvät sekä sähkömekaanisten että puolijohdereleiden ominaisuudet. Niiden etuna on suuri virrankäsittelykapasiteetti ja nopeat kytkentänopeudet.

Perustuu napoihin ja heittoihin

SPDT

SPDT-releessä on yksi napa, jossa on kaksi heittoasentoa. Se voi liittää yhden liittimen jompaankumpaan kahdesta johtavasta paikasta. Yksi kosketinjoukko pysyy suljettuna, kun taas toinen pysyy auki SPDT-releiden kahdessa tilassa ja päinvastoin.  SPDT-releet ovat ihanteellisia tilanteisiin, joissa sinun on kyettävä vaihtamaan kahden eri piirin välillä.

SPST

SPST-rele on yksinapainen, yhden heiton rele. Sauvalla on yksi heittoasento ja se voi ohjata vain yhtä piiriä. Tällaisia ​​releitä käytetään usein valojen ja laitteiden sytyttämiseen ja sammuttamiseen.

DPST

DPST-rele on kaksinapainen, yksiheittorele. Se koostuu kahdesta itsenäisestä yksiheittopiiristä, joissa kummassakin on kiinteä kosketin ja liikkuva kosketin.  Tämä tekee releestä hyödyllisen sovelluksissa, jotka tarvitsevat useiden piirien synkronoitua ohjausta, koska sen avulla voidaan ohjata kahta itsenäistä piiriä kerralla.

DPDT

DPDT-viesti on kaksinapainen, kaksoisheittoviesti. Siinä on kaksi heittoa ja kaksi napaa, joten jokainen sauva voi yhdistää kahteen eri heittoon.  Näin rele voi hallita useampaa kuin yhtä piiriä ja tehdä monimutkaisempia kytkentätehtäviä, kuten vaihtaa eri piiriasetelmien välillä.  DPDT-releitä käytetään monissa erilaisissa sähköjärjestelmissä, varsinkin kun kaksi piiriä on kytkettävä samanaikaisesti.

Piirilevyreleiden edut

Korkea luotettavuus

Piirilevyreleet on tarkoitettu tarjoamaan vakaa toiminta merkittävän ajan. Ne on rakennettu toimimaan erilaisissa ympäristöolosuhteissa ja niitä käytetään tärkeissä sovelluksissa, joissa luotettavuus on tärkeintä.

Kompakti koko

Piirilevyreleitä on saatavana myös pienikokoisina versioina, mikä tekee niistä hyvin soveltuvia sovelluksiin rajoitetuissa elektronisissa järjestelmissä. Ne voivat säästää levytilaa minimaalisen jalanjäljensä ansiosta.

Tarkka ohjaus

Piirilevyreleet voivat ohjata sähköpiirejä tarkasti. Niitä voidaan käyttää alhaisilla ohjaussignaaleilla ja suuritehoisia kuormia voidaan kytkeä tarkasti.

Pitkä käyttöikä

Hyvin suunnitellut ja käytetyt piirilevyreleet voivat nauttia pitkästä käyttöiästä. Ne voivat kestää useita kytkentäjaksoja minimaalisella toiminnan tehokkuuden menetyksellä.

PCB-releiden sovellukset

Autojen elektroniikka

Piirilevyreleitä käytetään monissa eri sovelluksissa autoteollisuudessa ohjaamaan erilaisia järjestelmiä, kuten ajovaloja, tuulilasinpyyhkimiä ja polttoainepumppuja. Ne tarjoavat turvallisen kytkennän ja suojauksen näille avainkomponenteille.

Teollisuusautomaatio

Piirilevyreleitä käytetään teollisissa sovelluksissa moottoreiden, solenoidien ja erilaisten toimilaitteiden ohjaamiseen.  Ne ovat tärkeitä automaatiojärjestelmälle, koska ne tarjoavat tarkan ohjauksen ja prosessien synkronoinnin.

Piirilevyreleitä käytetään useissa kulutuselektroniikkalaitteissa, kuten ilmastointilaitteissa, pesukoneissa ja jääkaapeissa.  Ne säätelevät ja allokoivat tehoa erilaisiin toimintoihin näissä laitteissa.

Tietoliikenne

Tietoliikenneteollisuudessa piirilevyreleitä käytetään signaalien kytkemiseen ja reitittämiseen verkon laitteissa. Ne tarjoavat turvalliset yhteydet sekä tehokkaan signaalin toimituksen.

Kodinkoneet

PCB-releitä käytetään useimmissa kodinkoneissa, kuten mikroaaltouunissa, uuneissa ja kahvinkeittimissä. Niiden avulla voidaan ohjata toiminnallisia komponentteja, kuten lämpöelementtejä ja ajastimia.

Piirilevyreleen valintaopas

Sähköiset tiedot

Piirilevyrelettä valittaessa on otettava huomioon sähköiset tiedot, kuten käyttöjännite, virran arvo ja tehokapasiteetti. Niiden on vastattava sovelluksen vaatimuksia optimaalisten käyttöolosuhteiden mahdollistamiseksi.

Mekaaniset tiedot

Mekaaniset parametrit, mukaan lukien kosketusresistanssi, eristysvastus ja kytkentänopeus, on arvioitava suhteessa sovelluksen erityisvaatimuksiin.

Ympäristönäkökohdat

Toimintaolosuhteet on otettava huomioon. Lämpötila, kosteus ja tärinätaso voivat vaikuttaa releen luotettavuuteen ja käyttöikään. On tärkeää käyttää oikeanlaista relettä ympäröivän ympäristön toimintaolosuhteisiin.

Sovellusvaatimukset

Sovelluksen erityisvaatimukset, mukaan lukien ohjattavan kuorman luonne ja kytkentätiheys, määräävät valintaprosessin. Erityyppiset releet saattavat sopia paremmin tiettyihin sovelluksiin.

Kustannukset ja luotettavuus

On tärkeää tasapainottaa kustannukset ja luotettavuus. Vaikka erittäin luotettavat releet maksavat enemmän, ne voivat säästää rahaa pitkällä aikavälillä alentamalla ylläpito- ja vaihtokustannuksia.

Johtopäätös

Yhteenvetona voidaan todeta, että PCB-releet ovat välttämättömiä tehopiirien ohjauksessa pienitehoisia signaaleja käyttävien signaaleiden avulla. Niitä on erilaisia ​​ja ne tarjoavat etuja, kuten luotettavuuden ja minimaalisen koon, joten niitä käytetään autoteollisuuden, teollisuuden, kulutuselektroniikka- ja tietoliikennesovelluksissa. Niiden periaatteiden ja tyyppien tuntemus auttaa oikean releen valinnassa tiettyihin sovelluksiin.
