FH20-sarjan uusi energiarele: erittäin luotettava kytkentäratkaisu uusiin energia- ja lataustiloihin

Ydinedut: Turvallinen, tehokas ja lämmönkestävä

Riittävä kosketusväli aurinkosähköturvallisuusstandardien täyttämiseksi

Kosketinväli releen avautumisen jälkeen vaikuttaa suoraan eristysturvallisuuteen. FH20-sarjassa on ≥ 2,0 mm:n kosketinväli, joka on täysin IEC 62109-2-2011 -standardin "Aurinkosähköjärjestelmissä käytettävien tehonmuuntimien turvallisuusvaatimukset" mukainen. Tämä standardi on pakollinen aurinkosähköinverttereille. 2,0 mm:n rako takaa tehokkaan valokaaren katkaisun jopa ylijänniteolosuhteissa, mikä suojaa alavirtapiirejä ja käyttäjän turvallisuutta.

Käynnistyksen jälkeisen pitojännitteen vähennys vähentää merkittävästi järjestelmän virrankulutusta

FH20 käyttää toimintastrategiaa, joka pienentää kelan jännitettä ensimmäisen valinnan jälkeenylös. Kun rele on suljettu, tarvitaan vain pienempi kelajännite kosketustilan ylläpitämiseen, mikä vähentää merkittävästi kelan virrankulutusta jatkuvaan täyteen verrattuna.jännitekäyttö. Esimerkiksi 12 V:n mallissa pitoteho on paljon pienempi kuin vastaanottoon vaadittava 1400 mW. Tämä ominaisuus on erityisen hyödyllinen latureille ja inverttereille, jotka vaativat pitkää valmiustilaa tai jatkuvaa toimintaa, mikä vähentää tehokkaasti järjestelmän lämpötilan nousua ja energiahäviöitä.

UL-luokan F eristysjärjestelmä korkeamman lämpötilan kestävyyteen

Eristysjärjestelmän lämmönkestoluokitus määrittää releen käyttöiän korkeissa lämpötiloissa. FH20-sarja käyttää UL-tunnustettua F-luokan eristysjärjestelmää, joka mahdollistaa maksimaalisen kelan kuumanpistelämpötila 155 °C–25 °C korkeampi kuin tavallinen luokka B (130 °C). Tämä tarkoittaa, että 85 °C:n ympäristön lämpötilassa releellä on edelleen runsaasti lämpövaraa, joten se sopii erityisen hyvin laitteisiin, jotka on asennettu suljettuihin, huonosti tuuletettuihin tai korkean lämpötilan ulkotiloihin.

Ympäristöystävälliset materiaalit, RoHS-yhteensopiva

Tuotteessa on käytetty RoHS-vaatimukset täyttäviä materiaaleja koskettimista koteloon, ilman lyijyä, elohopeaa, kuusiarvoista kromia ja muita vaarallisia aineita, mikä varmistaa suojan.vapaa vienti alueille, joilla on tiukat ympäristösäännökset, kuten EU:hun.

Kuormituskyky ja sähköiset parametrit

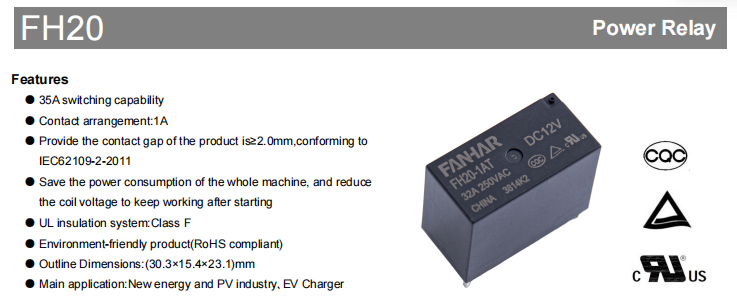

FH20-sarjassa on 1A kosketinjärjestely (yksinapainen yksiheitto, normaalisti avoin), jossa on AgSnO2 (hopeatinaoksidi) kosketusmateriaali. Tämä materiaali kestää erinomaisesti hitsausta ja valokaarieroosiota, mikä tekee siitä erityisen sopivan suurivirtaisten resistiivisten kuormien vaihtoon.

Tärkeimmät sähköarvot on koottu alla olevaan taulukkoon:

Matala kosketusresistanssi varmistaa minimaalisen johtavuushäviön, kun taas korkea dielektrinen lujuus tarjoaa runsaasti turvamarginaalia korkea-matalajännitteiselle eristyksellä. Toiminta- ja vapautusajat täyttävät useimpien teollisuuden ohjaus- ja tehoelektroniikkasovellusten vastenopeusvaatimukset.

Kelan tekniset tiedot ja valintaopas

FH20 tarjoaa useita vakiokelajännitteitä 5 V - 24 V, joiden kaikkien nimellisteho on 1 400 mW. Yleisesti käytettyjen mallien tärkeimmät sähköiset parametrit on yhteenveto alla, jotta ne voidaan sovittaa nopeasti järjestelmän ohjausjännitteeseen:

Valintavinkki : Käyttöjännite on vähimmäismäärä luotettavaan poimimiseen; käyttöjännitteen tulee olla suunniteltu niin, ettei se putoa tämän arvon alapuolelle. Vapautusjännite määrittää pudotusherkkyydenpois päältä sammutettaessa. Jos erittäin alhainen virrankulutus on kriittinen, voidaan valita korkeampi kelajännite (esim. 24 V), koska sen käyttövirta on pienempi, ja yhdistettynä pito-käynnistyksen jälkeen -ominaisuuteen kokonaistehonkulutusta voidaan edelleen vähentää.

Mekaaninen kestävyys ja sopeutuvuus ympäristöön

Uudet energialaitteet kohtaavat usein tärinää, iskuja ja suuria lämpötilavaihteluita. FH20-sarja on erinomainen mekaanisessa suorituskyvyssä:

Iskunkesto : Funktionaalinen isku jopa 196 m/s² (20 g), tuhoava isku jopa 980 m/s² (100 g), riittää kestämään vahingossa tapahtuvia iskuja kuljetuksen ja asennuksen aikana.

Tärinänkestävyys : 10 Hz ~ 55 Hz 1,5 mm:n amplitudilla, mikä varmistaa vakaan toiminnan tärinänlähteiden, kuten tuulettimien ja kompressorien, lähellä.

Käyttölämpötila-alue : -40 °C ~ 85 °C, kattaa ulkoolosuhteet useimmilla Kiinan alueilla; kosteustoleranssi 5 % - 85 % kosteissa ympäristöissä.

Kestävyyden kannalta mekaaninen käyttöikä on 2 × 10⁵ käyttökertaa, kun taas sähköinen käyttöikä (resistiivinen kuorma, 32 A 250 VAC, ON/OFF = 1 s / 9 s) saavuttaa 3 × 10⁴ toiminnan, mikä tyydyttää useiden vuosien normaalin käytön latureissa, inverttereissä ja vastaavissa laitteissa.

Kotelotyylit ja ympäristön valinta

FH20 on saatavana kahdessa sisäisessä suojatyypissä, joten voit valita todellisen työympäristön puhtauden mukaan:

Fluxtiivis tyyppi : Sopii puhtaisiin sisätiloihin, joissa ei ole syövyttäviä kaasuja (H₂S, SO₂, NO₂ jne.) ja johtavaa pölyä. Tämä tyyppi estää juoksutteen pääsyn juottamisen aikana ja tarjoaa kustannusetuja.

Muovisuljettu tyyppi : Suositellaan epäpuhtaisiin ympäristöihin, jotka voivat sisältää syövyttäviä kaasuja tai pölyä, kuten teollisuusalueille tai ulkokaapeille. Tiivistetty rakenne eristää tehokkaammin ulkoiset epäpuhtaudet, mikä takaa pitkänlyhytaikainen kosketusvastus.

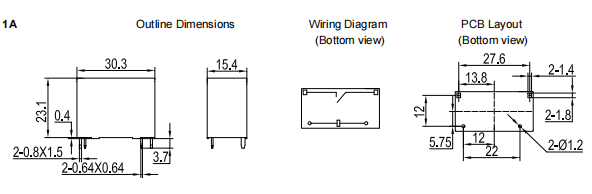

Molemmilla tyypeillä on samat ulkomitat: 30,3 mm (P) × 15,4 mm (L) × 23,1 mm (K). Ne on suunniteltu normaaliin PCB-nastaasennukseen ja painavat noin 20,7 g. Piirilevyn asettelun toleransseja tulee säätää ±0,1 mm:n sisällä; Katso ääriviivamittojen toleranssit teknisissä tiedoissa olevista yksityiskohtaisista huomautuksista.

Kansainväliset hyväksynnät yhdellä silmäyksellä

FH20-sarja on saanut tarvittavat turvallisuussertifikaatit suurille maailmanlaajuisille markkinoille, mikä helpottaa lopputuotteidesi vientiä:

Kaikki kolme sertifikaattia käyttävät AgSnO₂-koskettimia ja kattavat sekä jatkuvat 32 A että maksimi 35 A arvot 85 °C:n lämpötilaluokassa, mikä varmistaa vaatimustenmukaisuuden äärimmäisissä käyttöolosuhteissa.
