FH20T 43A uusi energiarele: korkean kuormituksen kytkentä ja turvaeristys aurinkosähkö- ja latauspaaluihin

Aikana, jolloin uusi energiantuotanto, energian varastointijärjestelmät ja sähköajoneuvojen latauspaalut yleistyvät nopeasti, uudet energiareleet, jotka ovat keskeisiä kytkentäkomponentteja piireissä, vaikuttavat suoraan kokonaisten laitteiden vakaaseen toimintaan virransiirtokyvyn, turvaeristystason ja pitkän aikavälin luotettavuuden kautta. FH20T on suuritehoinen piirilevyrele, joka on suunniteltu näihin tarpeisiin. Siinä on 43 A kytkentäkyky, 1 A-muotoinen kosketin, 2,0 mm:n kosketinvälivaihtoehto ja käämin energiaa säästävä pitotoiminto, joten se on ihanteellinen valinta aurinkosähköinverttereille, latauspaaluille ja muille sovelluksille.

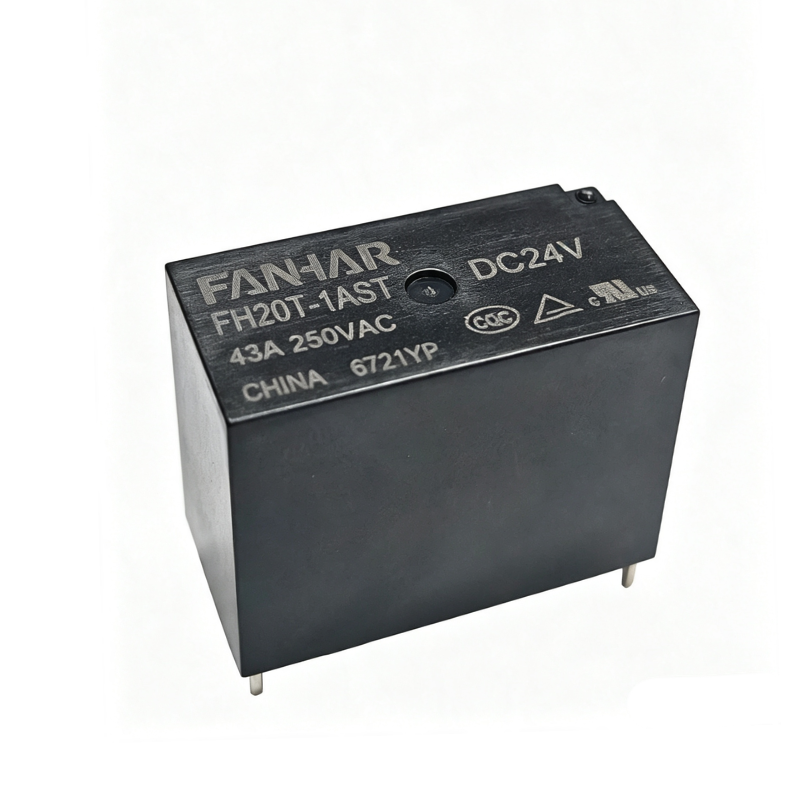

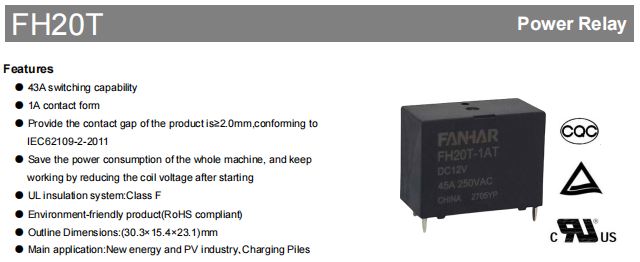

FH20T 43A uusi energiarele FANHAR FH20T on piirilevyrele, jossa on 43 A kytkentäkyky, 1 A-muotoinen kosketin ja valinnainen 2,0 mm:n kosketinväli. Se on IEC62109-2:2011 mukainen ja soveltuu uusiin energia-, aurinkosähkö-, latauspaaluihin ja muihin sovelluksiin. Se tukee kelan jännitteen alentamista käynnistyksen jälkeen toiminnan ylläpitämiseksi, mikä säästää kokonaisvirrankulutusta. Siinä on UL-luokan F eristysjärjestelmä ja se on RoHS-yhteensopiva. Näytä tuote →

Ydinedut: Turvallinen, tehokas, korkeita lämpötiloja kestävä

Riittävä kosketusväli, joka täyttää aurinkosähköturvallisuusstandardit

Releen sisäisten koskettimien avautumisen jälkeinen rako vaikuttaa suoraan eristysturvallisuuteen. FH20T tarjoaa kaksi kosketinvälivaihtoehtoa: tavallinen Nil-tyyppi on 1,8 mm ja BG-tyyppi on 2,0 mm. Kun tuotteen kosketinväli on ≥2,0 mm, se täyttää IEC62109-2:2011, "Aurinkosähköjärjestelmien tehonmuuntimien turvallisuusvaatimukset". Korkeajännitesovelluksissa, kuten aurinkosähköinverttereissä ja latauspaaluissa, BG-version valinta voi täyttää paremmin turvaeristysvaatimukset.

Jännitteen vähentäminen käynnistyksen jälkeen pitoa varten, mikä vähentää merkittävästi kokonaisvirrankulutusta

FH20T tukee toimintastrategiaa, jossa kelan jännitettä pienennetään käynnistyksen jälkeen toiminnan ylläpitämiseksi. Releen vetäytymisen jälkeen tarvitaan vain alhaisempi kelajännite, jotta kontaktit pysyvät kiinni. Jatkuvaan täysjänniteajoon verrattuna tämä voi vähentää tehokkaasti kelan virrankulutusta. Tietolomakkeessa annetut pitojännitesuositukset ovat:

• Ympäristön lämpötila 23°C: pitojännite 40%–70% Un
• Ympäristön lämpötila 85°C: pitojännite 40%–55% Un

Tämä toiminto auttaa vähentämään järjestelmän lämpötilan nousua ja tehohäviöitä, mikä tekee siitä sopivan paalujen, invertterien ja muiden laitteiden lataamiseen, jotka tarvitsevat pitkäaikaista valmiustilaa tai jatkuvaa käyttöä.

UL-luokan F eristysjärjestelmä, joka mukautuu korkeisiin lämpötiloihin

FH20T käyttää UL-luokan F eristysjärjestelmää, joka auttaa säilyttämään eristyksen luotettavuuden korkeissa lämpötiloissa. Sen käyttöympäristön lämpötila-alue on -40 °C - 85 °C, mikä mukautuu uusien energia- ja teollisuuden ohjausskenaarioiden laajoihin lämpötilavaatimuksiin.

Ympäristöystävälliset materiaalit, RoHS-yhteensopiva

Tuote täyttää RoHS-ympäristövaatimukset, eikä sisällä haitallisia aineita, kuten lyijyä, elohopeaa ja kuusiarvoista kromia. Se voi täyttää tiukat ympäristösäännökset noudattavien alueiden, kuten Euroopan unionin, vientivaatimukset.

Kantavuus ja sähköiset parametrit

FH20T:n kosketinjärjestelmä käyttää AgSnO2-materiaalia, jossa yhdistyvät hitsauskestävyys ja valokaarieroosiota. Alkukosketinresistanssi säädetään arvoon ≤100mΩ (6VDC 1A -testiolosuhteissa), mikä varmistaa alhaisen johtavuushäviön. Eristyssuorituskyvyn kannalta eristysvastus saavuttaa arvon 1000 MΩ (500 VDC), avoimien koskettimien välinen eristyslujuus on 2500 VAC/1min ja käämin ja koskettimien välinen dielektrinen lujuus on 4500 VAC/1min, mikä tarjoaa riittävän turvamarginaalin korkea-matalajännitteiseen eristykseen. Toiminta-aika on ≤20 ms ja vapautusaika ≤10 ms, mikä täyttää useimpien teollisuuden ohjaus- ja tehoelektroniikkasovellusten vastenopeusvaatimukset.

Pääkuorma- ja sähköparametrit

Kelan tekniset tiedot ja energiaa säästävä pito

FH20T tarjoaa kolme standardikelajännitettä: DC5V, DC12V ja DC24V, joiden kaikkien nimellisteho on 3800mW. Eri kelajännitteet vastaavat erilaisia ​​käyttöjännitteitä, vapautusjännitteitä, nimellisvirtoja ja kelojen resistanssia, jolloin käyttäjät voivat nopeasti sovittaa yhteen järjestelmän ohjausjännitteen mukaan. Käyttöjännite on vähimmäisjännite, joka tarvitaan releen luotettavaan sisäänvetoon, ja suunnittelun tulee varmistaa, että käyttöjännite ei ole tätä arvoa pienempi; vapautusjännite määrittää virrankatkaisun palautuksen herkkyyden.

Kelan tekniset tiedot

Mekaaninen lujuus ja sopeutuvuus ympäristöön

Uudet energialaitteet kohtaavat usein tärinää, iskuja ja suuria lämpötilan muutoksia. FH20T toimii hyvin mekaanisessa suorituskyvyssä: toiminnallinen iskunkestävyys voi olla 196m/s² (20g) ja tuhoava iskunkesto 980m/s² (100g), mikä riittää selviytymään vahingossa tapahtuvista törmäyksistä kuljetuksen ja asennuksen aikana. Tärinänkestävyys on 10Hz–55Hz ja amplitudi 1,5mm, mikä varmistaa vakaan toiminnan tärinän lähteiden, kuten tuulettimien ja kompressorien, lähellä. Käyttölämpötila-alue on -40°C - 85°C, ja kosteustoleranssi on 5–85 %, mukautuu kosteaan ympäristöön.

Käyttöiän suhteen mekaaninen käyttöikä on 2×10⁵ toimintaa ja sähköinen 2×10⁴ toimintaa 43A 250VAC, ON/OFF-suhde 1s/9s ja huoneenlämpötilassa. Yllä olevat käyttöiän tiedot ovat viitearvoja tietolomakkeessa määritellyissä testiolosuhteissa. Todelliseen käyttöikään vaikuttavat kuorman tyyppi, kytkentätaajuus, ympäristön lämpötila ja muut tekijät. Laitteille, kuten latauspaaluille ja inverttereille, tämä käyttöikä voi vastata useiden vuosien normaaleja käyttöjaksoja.

Rakentaminen ja valinta toimintaympäristön perusteella

FH20T tarjoaa kaksi sisäistä rakennesuojausmenetelmää, jotka voidaan valita todellisen työympäristön puhtauden mukaan:

• Flux-tiivis: Soveltuu puhtaisiin ympäristöihin, joissa ei ole syövyttäviä kaasuja, kuten H2S, SO2, NO2 ja johtavaa pölyä. Tämä tyyppi voi estää juoksutteen tunkeutumisen juottamisen aikana ja sillä on kustannusetu.
• Muovisuljettu: Suositellaan ei-puhtaisiin ympäristöihin, kuten teollisuuskohteisiin ja ulkokaappiin, jotka voivat sisältää syövyttäviä kaasuja tai pölyä. Muovitiivistetty rakenne voi tehokkaammin eristää ulkoiset epäpuhtaudet ja varmistaa pitkän aikavälin alhaisen kosketusvastuksen.

Kahdella rakenteella on samat äärimitat: 30,3 mm (P) × 15,4 mm (L) × 23,1 mm (K). He käyttävät tavallista PCB-nastakiinnitystä. Piirilevyasettelun toleranssia suositellaan säädettäväksi ±0,1 mm:n sisällä. Katso ääriviivamittojen toleranssit teknisissä tiedoissa olevista yksityiskohtaisista huomautuksista.

Tyypilliset sovellukset

FH20T on suunniteltu pääasiassa uuteen energiaan, aurinkosähköteollisuuteen ja latauspaaluihin. Näissä sovelluksissa sitä käytetään piirilevyyn asennettuna tehoreleenä kuorman kytkemiseen ja tehonsäätöön, kun vaaditaan 43 A kytkentäkykyä, korkeaa eristyskykyä ja kompaktia tilanjälkeä.

Aurinkosähköinvertterit ja aurinkosähköjärjestelmät

FH20T:tä voidaan käyttää aurinkosähköinverttereissä ja aurinkosähköjärjestelmissä kuorman kytkemiseen, lisätehon ohjaukseen ja tehonsäätöön. Kun suunnittelun on oltava IEC62109-2:2011 mukainen, voidaan valita BG-versio 2,0 mm:n kosketusvälillä.

Latauspaalut

Latauspaaluissa FH20T:tä voidaan käyttää sisäiseen tehonkytkentään, tehonsäätöön ja lisäkuormituksen ohjaukseen. Sen 43A kytkentäkyky ja PCB-asennus tekevät siitä sopivan pienikokoisiin latauslaitteiden malleihin.

Uudet energialaitteet

Muille uusille energialaitteille FH20T tarjoaa kytkentäratkaisun tehonsäätöön ja kuormituksen kytkentään. Jos relettä käytetään jatkuvaan virransiirtoon, aleneminen tulee arvioida ympäristön lämpötilan, PCB-kuparikalvon ja terminaalin lämpötilan nousun perusteella.

Usein kysytyt kysymykset

Johtopäätös

FH20T:n uusi energiarele ottaa 43 A:n kytkentäkapasiteetin, BG-version ≥2,0 mm turvavälin, IEC62109-2:2011-yhteensopivuuden, UL-luokan F eristysjärjestelmän ja kelan jännitettä alentavan pitotoiminnon keskeisenä kilpailukykynsä. Se ei ainoastaan ​​täytä aurinkosähköinvertterien tiukat turvallisuuseristysvaatimukset, vaan se mukautuu myös korkean virran ja pitkän käyttöiän tavoitteluihin sähköajoneuvojen latauspaaluissa. Sen kompakti piirilevyrakenne ja joustava ympäristön mukautuvuus tekevät siitä luotettavan kytkentäkomponentin uusissa energiatehotuotteissa.

Jos haluat lisää kelajännitemalleja tai räätälöintipalveluita, ota yhteyttä tekniseen tukitiimiimme. Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Katso uusin virallinen tietolehti.
