FH28-releet: tehokkaat autoelektroniikka- ja automaatioratkaisut

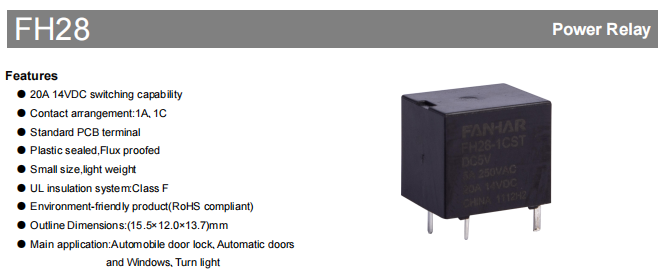

FH28-rele on Zhejiang Fanhar Electronics Co., Ltd:n valmistama korkean suorituskyvyn piirilevyyn asennettu rele, joka on tarkoitettu autojen elektroniikkaan ja automaation ohjausjärjestelmiin.  Tässä releessä on muovitiivistetty rakenne, sen kytkentäkapasiteetti on 20 A 14 VDC:llä, sen kompaktit mitat 15,5 x 12,0 x 13,7 mm, paino noin 6 grammaa ja se noudattaa RoHS-ympäristömääräyksiä.

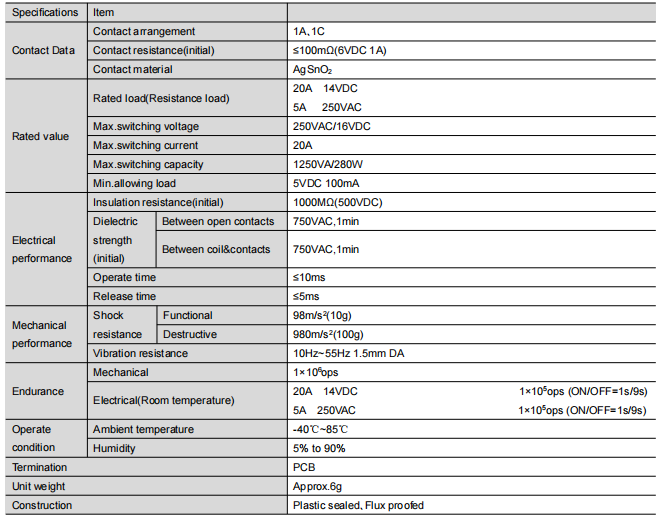

Erinomainen sähköinen suorituskyky

Yhteystiedot

Käytetään erityisiä metalliseoksia kosketusmateriaaleja, ja alkuperäistä kosketusresistanssia valvotaan tiukasti 100 mΩ:n sisällä (testiolosuhde 6 VDC 1A).

Matala kosketusresistanssi varmistaa, että signaalin lähetyshäviö on minimoitu, mikä sopii erityisesti tarkkuusohjausjärjestelmiin.

Kosketuspinta on erityisesti käsitelty estämään tehokkaasti valokaaren muodostumista ja pidentämään käyttöikää.

Kantavuus

Kaksiluokkainen rakenne: 20A/14V DC ja 5A/250V AC.

Suurin kytkentäkapasiteetti jopa 1250VA/280W täyttää useimmat autoteollisuuden elektroniikkavaatimukset.

Pienin sallittu kuormitus niinkin alhainen kuin 5VDC/100mA, sopeutuu pieniin signaalinvaihtoskenaarioihin.

Eristyksen ominaisuudet

Alkueristysvastus jopa 1000MΩ (500VDC-testijännite)

Koskettimien välinen jännite, joka kestää 750 VAC 1 minuutin ajan ilman vikaa

UL-luokan F eristysluokka takaa turvallisuuden ja luotettavuuden korkeissa lämpötiloissa.

Vastausnopeus

Nopea vasteaika ≤ 10 ms imuajalla ja ≤ 5 ms vapautusajalla.

Soveltuu erityisesti nykyaikaisiin autojen elektroniikkajärjestelmiin, jotka vaativat korkeataajuista vaihtoa.

Optimoitu sähkömagneettisen järjestelmän suunnittelu varmistaa tasaisen toiminnan

Vankka ja luotettava mekaaninen rakenne

Tuotteen mekaaninen suunnittelu heijastaa insinöörin viisautta:

Kompakti paketti, jonka mitat ovat 15,5 x 12,0 x 13,7 mm ja painonhallinta 6 g, sopii ahtaisiin sovelluksiin

Erinomainen tärinänkestävyys, kestää 980m/s² (10g) iskuja, mukautuu tärinäympäristöihin, kuten autoihin

Vakaa suorituskyky tärinäympäristöissä, toimii luotettavasti taajuusalueella 10Hz ~ 55Hz amplitudilla 1,5mm.

Muovitiivistysprosessi estää tehokkaasti juoksun tunkeutumisen ja parantaa tuotteen pitkäaikaista luotettavuutta.

Laaja valikoima sovellusskenaarioita

FH28-releet näyttävät arvonsa monissa kentissä:

Autojen elektroniikkajärjestelmät, ihanteelliset ovien lukkojen ohjaukseen, suuntavilkkujärjestelmään, sähkötoimisiin ikkunoihin.

Teollisuusautomaation alalla se soveltuu automaattiseen ovenhallintaan, turvalukituslaitteeseen ja muihin avainasentoihin.

Kodinkoneiden alalla se tarjoaa luotettavan kytkennän älykodin ohjaukseen ja automaattisiin verhojärjestelmiin.

Instrumentoinnin alalla sillä on tärkeä rooli signaalinkytkentämoduulin ydinkomponenttina.

Ammattimainen valintaopas

Valintapisteet erilaisille sovellusskenaarioille:

Kosketinkonfiguraatio: 1A (normaalisti avoin) soveltuu yksinkertaisiin kytkentäpiireihin ja 1C (muunnos) kytkentätoimintoja vaativiin skenaarioihin.

Soveltuvuus ympäristöön: Fluxtiivis puhtaisiin ympäristöihin, Muovisuljettu syövyttäviä kaasuja varten.

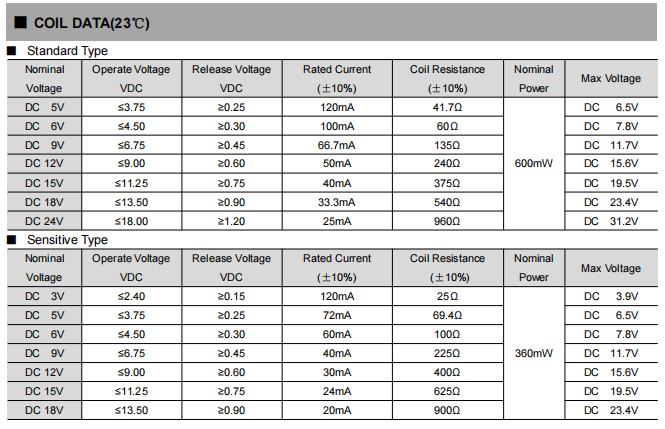

Jännitteensovitusehdotus: vakiokäämi sopii tavalliselle jännitteelle, herkkä käämi (L-tyyppi) sopii paremmin matalajännitesovellukseen.

Asennusta koskevat varotoimet: Erittäin tärinäympäristöt vaativat erityistä huomiota kiinnitysmenetelmiin luotettavien liitäntöjen varmistamiseksi.

Tiukka luotettavuuden tarkastus

Tuote on läpikäynyt tiukat testaukset ja tarkastukset:

Kuormituksen kestotesti: 100 000 toimintoa DC14V/20A-virralla, yli miljoona toimintoa AC250V/5A-virralla.

Ympäristön sopeutumistesti: -40 ℃ ~ 85 ℃ lämpötilasykli, 90 % suhteellinen kosteus kuuma ja kostea ympäristö, pitkäaikainen tarkastus

Mekaaninen luotettavuustesti: 55Hz tärinä, 10g isku ja muut ankarat olosuhteet.

Materiaalin kestävyystesti: kontaktimateriaali säilyttää edelleen hyvät kosketusominaisuudet pitkäaikaisen käytön jälkeen.

Käytännön sovellusehdotuksia

Varotoimet teknisissä sovelluksissa:

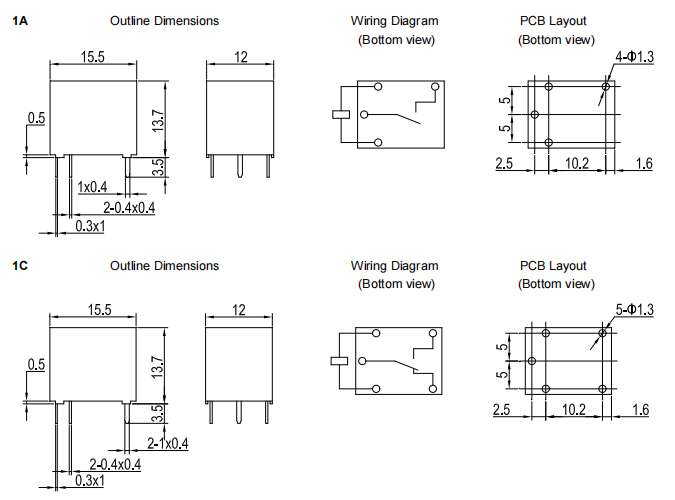

Noudata tarkasti mittapiirustuksia piirilevyä suunnitellessa kiinnittäen erityistä huomiota 10,2 mm:n nastaväliin.

Asettelu tulee tehdä riittävällä sähkövälillä ottaen huomioon lämmönpoistotarve paikallisen ylikuumenemisen välttämiseksi.

Vältä maksiminimellisparametrien ylittämistä ja mekaanisia iskuja ja pudotuksia.

Säännöllinen huolto kontaktien kunnon tarkistamiseksi ja työympäristön pitämiseksi puhtaana.

FH28-releistä on tulossa tärkeä valinta autoelektroniikkaan ja teollisuuden ohjauksiin ammattimaisten suorituskykyparametriensa ja luotettavan laatusuorituskykynsä ansiosta. Jatkuvan innovaation ansiosta Zhejiang Fanhar Electronics tarjoaa luotettavia releratkaisuja markkinoille.
