Kotiin / Uutiset / Teollisuuden uutisia / FH12 40A tehorele teollisuuden ohjaus-, pistehitsaus- ja virtalähdelaitteisiin

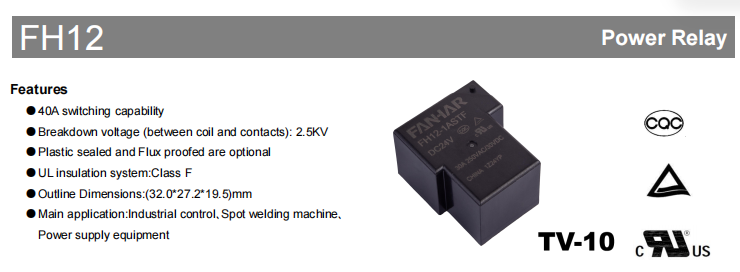

The FH12 tehorele on suunniteltu suurvirtakytkentöihin teollisuusohjauksessa, pistehitsauskoneissa ja tehonsyöttölaitteissa. Mukana suurin kytkentävirta 40A , dielektrinen lujuus 2500 VAC käämin ja koskettimien välillä , ja a Luokan F UL eristysjärjestelmä , FH12 tarjoaa luotettavan sähköisen suorituskyvyn vaativiin teollisuussovelluksiin. Saatavilla molemmissa muovisuljettu ja virtauksenkestävä rakenteita, se voidaan valita eri toimintaympäristöjen mukaan.
1. FH12:n tärkeimmät ominaisuudet Virran rele
40A kytkentäkyky
FH12 tukee maksimikytkentävirtaa 40A jonka suurin kytkentäkapasiteetti on 7500VA , joten se sopii sovelluksiin, jotka vaativat luotettavaa suurvirtakytkentää.
Luotettava sähköeristys
Rele tarjoaa eristysvastuksen 1000MΩ (500VDC) ja a dielectric strength of 2500 VAC käämin ja koskettimien välillä , auttaa säilyttämään turvallisen sähköeristyksen käytön aikana.
Useita yhteyshenkilömäärityksiä
FH12 on saatavana kolmessa kosketinjärjestelyssä: 1A (normaalisti auki), 1B (normaalisti kiinni) ja 1C (vaihto).
jolloin käyttäjät voivat valita sopivan kokoonpanon eri piirimalleille.
Muovinen tiivistetty tai juoksunkestävä rakenne
Saatavilla on kaksi rakennevaihtoehtoa: sulatetiivis ja muovitiiviste.
Tuoteselosteen mukaan sulatuksenkestävää versiota suositellaan puhtaaseen ympäristöön, kun taas muovisuljettua versiota voidaan käyttää ympäristöihin, joissa on pölyä tai syövyttäviä kaasuja, kuten H₂S, SO₂ ja NO₂.
Luokan F eristysjärjestelmä
FH12 täyttää vaatimukset UL-luokan F eristysjärjestelmä , joka täyttää teollisuuden sähkölaitteiden kansainväliset eristysvaatimukset.

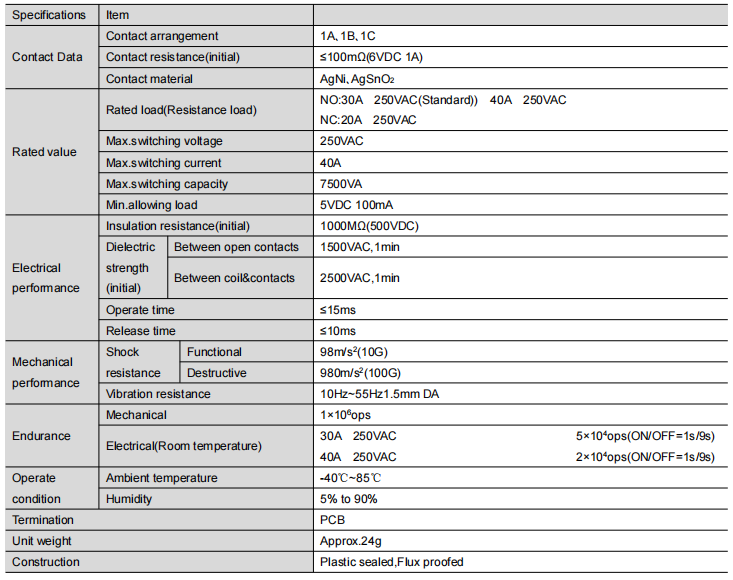

2. Tekniset tiedot
3. Suorituskyky
FH12 on suunniteltu tarjoamaan tasaista sähköistä ja mekaanista suorituskykyä tietyissä käyttöolosuhteissa.
Sähköinen suorituskyky
- Eristysvastus: 1000MΩ (500VDC)
- Avointen koskettimien välinen dielektrinen lujuus: 1500 VAC 1 minuutin ajan
- Kelan ja koskettimien välinen dielektrinen lujuus: 2500 VAC 1 minuutin ajan
Toimintanopeus
- Toiminta-aika: ≤15 ms
- Julkaisuaika: ≤10ms
Mekaaninen suorituskyky
- Toiminnallinen iskunkesto: 98m/s² (10G)
- Tuhoisa iskunkestävyys: 980m/s² (100G)
- Tärinänkestävyys: 10 Hz - 55 Hz, 1,5 mm kaksoisamplitudi
Käyttöikä
- Mekaaninen kestävyys: 1 × 106 operaatiota
- Sähköinen kestävyys:
- 30A 250VAC: 5 × 10⁴ operaatiota
- 40A 250VAC: 2 × 10⁴ operaatiota

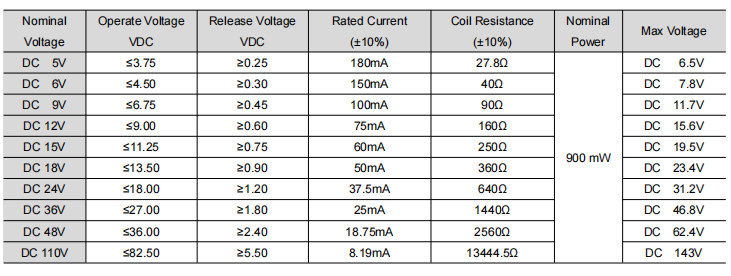

4. Saatavilla olevat kelajännitteet
FH12 tukee useita tasavirtakelan jännitevaihtoehtoja, mukaan lukien:
5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V ja 110 V DC , jolloin rele pystyy vastaamaan eri järjestelmän jännitevaatimuksia.
5. Tyypilliset sovellukset
Tuoteselosteen mukaan FH12 on ensisijaisesti suunniteltu:
Soveltuu teollisuuden ohjauslaitteisiin, jotka vaativat suurvirtakuormien luotettavaa kytkentää.
Pistehitsauskoneet
Suunniteltu pistehitsauslaitteisiin, joissa vaaditaan vakaata relekytkennän suorituskykyä.
Virtalähdelaitteet
Koskee virtalähdelaitteita, jotka vaativat luotettavaa kytkentätehoa määritetyissä sähköisissä arvoissa.

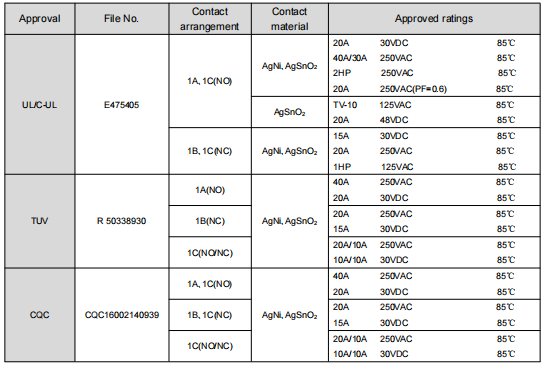

6 . Turvallisuussertifikaatit
FH12 on saanut useita turvallisuushyväksyntöjä, mukaan lukien: UL / cUL, TÜV, CQC
Hyväksytyt arvot vaihtelevat kosketinjärjestelyn ja kontaktimateriaalin mukaan.
7. Usein kysytyt kysymykset (FAQ)
Q1: Mikä on FH12-tehoreleen suurin kytkentävirta?
FH12 tukee maksimikytkentävirtaa 40A ja a maximum switching capacity of 7500VA .
Q2: Millaisia yhteydenpitojärjestelyjä on tarjolla?
Rele on saatavilla 1A (normaalisti auki), 1B (normaalisti kiinni) ja 1C (vaihto) kontaktikokoonpanot.
Q3: Mitä kelan jännitevaihtoehtoja on saatavilla?
FH12 tukee DC-kelan jännitteitä 5 V, 6 V, 9 V, 12 V, 15 V, 18 V, 24 V, 36 V, 48 V ja 110 V .
Q4: Mitä yhteysmateriaaleja on saatavilla?
Rele tarjoaa AgNi ja AgSnO2 kontaktimateriaalit. Tuoteselosteen mukaan AgSnO2 koskettimia suositellaan sovelluksiin, joissa on suuri ylijännite.
Q5: Mitä käyttölämpötilaa FH12 tukee?
Ilmoitettu ympäristön käyttölämpötila on -40 °C - 85 °C , jonka käyttökosteusalue on 5 % - 90 % .
Q6: Mitä sertifikaatteja FH12:lla on?
FH12 on saanut UL/cUL, TÜV ja CQC turvallisuustodistukset hyväksytyillä arvoilla tuotteen kokoonpanosta riippuen.
8. Johtopäätös
The FH12 40A tehorele yhdistää korkean kytkentäkapasiteetin, luotettavan sähköeristyksen, useat kosketinkonfiguraatiot ja joustavat rakennevaihtoehdot kompaktissa rakenteessa. Tukee DC-käämin jännitteitä 5V - 110V ja sertifioinut UL/cUL, TÜV ja CQC , se on suunniteltu teollisuusohjaukseen, pistehitsauskoneisiin ja virtalähteisiin sen määritetyissä käyttöolosuhteissa.
Lisätietoja teknisistä tiedoista, tilaustietoja tai tuotevalintatukea varten ota yhteyttä Fanhar Electronics saadaksesi uusimman FH12-tuotteen dokumentaation ja sovellusapua.
