FH39 teollisuusrele

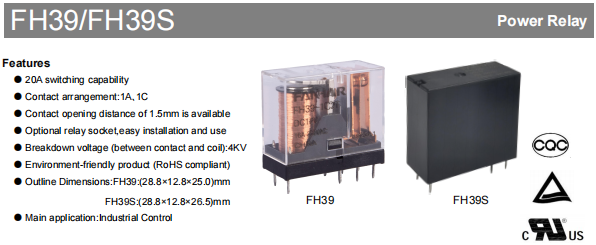

FH39- ja FH39S-sarjan releet ovat korkean suorituskyvyn teollisuusreleitä, jotka on suunniteltu erityisesti teollisuuden ohjaussovelluksiin. Niiden maksimikytkentäkapasiteetti on 20A ja saatavilla 1A ja 1C kosketinjärjestelyillä, joten ne täyttävät erilaisten piirien ohjaustarpeiden vaatimukset. Nämä RoHS-standardien mukaiset ympäristöystävälliset tuotteet sopivat vaativiin teollisuusympäristöihin.

Nykyaikaisissa teollisissa ohjausjärjestelmissä releen luotettavuus vaikuttaa suoraan koko laitteiston toimintavakauteen. FH39- ja FH39S-sarjojen releet on rakennettu tähän tarkoitukseen – jopa 20 A:n kytkentäkapasiteetin ydinetulla yhdistettynä joustaviin kosketinkokoonpanoihin ja vahvaan sähköiseen suunnitteluun, ne pystyvät käsittelemään luotettavasti erilaisia ​​monimutkaisia ​​teollisuussovellusskenaarioita.

Suuri kytkentäkapasiteetti vaativiin kuormiin

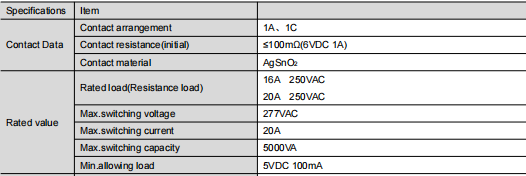

Teollisuusreleinä FH39-sarja on erinomainen sähköisten parametrien suhteen. Ne tukevat kahta nimelliskuormitusspesifikaatiota: 16A ja 20A 250VAC:lla, maksimikytkentäjännitteellä 277VAC ja maksimikytkentäkapasiteetilla 5000VA. Tämä tarkoittaa, että ne pystyvät luotettavasti hallitsemaan moottorin ohjausta, virranhallintaa, LVI-järjestelmiä ja paljon muuta.

Kosketusmateriaalissa käytetään AgSnO₂:ta (hopeatinaoksidia), joka varmistaa hyvän johtavuuden samalla kun se kestää hitsausta ja kaarieroosiota. Tämä pidentää merkittävästi tuotteen käyttöikää usein vaihdettavissa sovelluksissa. Erilaisten turvallisuusstandardien täyttämiseksi FH39-sarja tarjoaa myös vaihtoehdon, jossa on 1,5 mm:n kosketinväli, mikä parantaa entisestään sähköistä eristystä avoimessa tilassa. Kosketinjärjestelyistä on saatavana sekä 1A (SPST-NO) että 1C (SPDT) konfiguraatioita, mikä mahdollistaa joustavan mukauttamisen erilaisiin ohjauslogiikkavaatimuksiin.

Korkea kestojännite ja monitasoinen suojaus järjestelmän turvallisuuden takaamiseksi

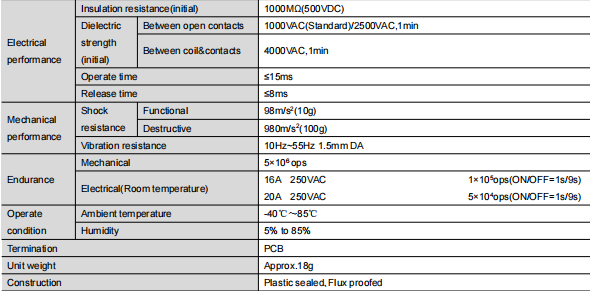

Korkeajännitteisissä teollisuusympäristöissä käämin ja koskettimien välinen eristyskyky on kriittinen. FH39-sarja toimii vankasti tällä alueella: käämin ja koskettimien välinen dielektrinen lujuus on jopa 4000 VAC, kun taas avoimien koskettimien välinen kestojännite täyttää 1000 VAC standardin, ja valinnainen 2500 VAC korkeankestoinen versio on saatavana. Lisäksi alkuperäinen eristysvastus on suurempi kuin 1000 MΩ (testattu 500 VDC:llä), mikä estää tehokkaasti vuotovirtariskit ja varmistaa järjestelmän yleisen turvallisuuden.

Tuotteen kotelointisuunnittelussa huomioidaan myös todellisten käyttöympäristöjen monimutkaisuus. Puhtaissa sisäympäristöissä voidaan valita vuonkestävä tyyppi. Jos laitteita käytetään teollisuuskohteissa, joissa on syövyttäviä kaasuja, kuten H2S, SO₂, NO2 tai merkittävää pölyä, muovitiivistettä suositellaan paremman kosteuden, pölyn ja kontaminaatiokestävyyden saavuttamiseksi.

Useita kelajännitevaihtoehtoja joustavaan sovitukseen

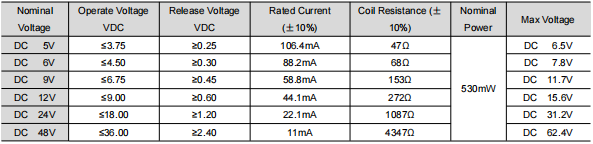

FH39-sarja tarjoaa erilaisia kelajännitteitä 5 V - 48 V DC, kaikkien yhtenäisellä nimellisteholla 530 mW. Olipa kyseessä pienjännite elektroninen ohjausmoduuli tai alan standardi 24 V tai 48 V ohjausjärjestelmä, yhteensopiva malli on saatavilla. Kunkin jänniteluokan käyttö- ja vapautusjännitteet on järkevästi suunniteltu varmistamaan luotettava nouto ja katkeaminen myös jännitevaihteluiden aikana. Toiminta-aika on ≤15ms ja vapautusaika ≤8ms, mikä täyttää useimpien teollisten ohjaussovellusten vastenopeusvaatimukset.

Kompakti rakenne helpottaa asennusta

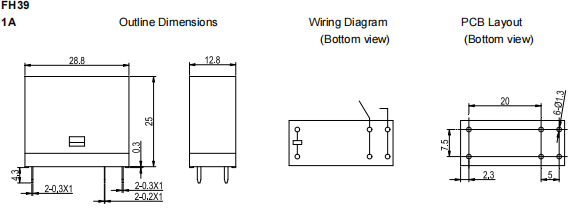

Laitteissa, joissa asennustila on rajallinen, komponenttien fyysisistä mitoista tulee usein keskeinen valintatekijä. FH39:n ulkomitat ovat 28,8 x 12,8 x 25,0 mm, kun taas FH39S on hieman korkeampi, 28,8 x 12,8 x 26,5 mm. Molemmissa on PCB-liittimet, jotka soveltuvat automaattiseen asennukseen ja tuotantoon. Niiden kompakti rakenne mahdollistaa helpon asennuksen ahtaisiin ohjauskortteihin tai jakokaappiin, mikä jättää enemmän tilaa yleiselle asettelulle.

On syytä mainita, että tähän sarjaan on saatavana valinnainen oma releliitäntä. Tämä mahdollistaa nopean johdotuksen ja vaihdon ilman juottamista, lyhentää merkittävästi laitteiden käyttöönotto- ja huoltoaikaa, alentaa paikan päällä tapahtuvia ylläpitokustannuksia ja lisää käytön joustavuutta.

Kestävyys ja ympäristöystävällisyys

Yli 5 miljoonan toimenpiteen mekaanisen kestävyyden ja erinomaisen sähköisen kestävyyden ansiosta nimelliskuormituksessa FH39-sarja sopii hyvin toistuviin toimenpiteisiin liittyviin ohjaustehtäviin. Käyttölämpötila-alue on -40 °C - 85 °C, ja se kattaa suurimman osan teollisuusympäristöistä sisä- ja ulkotiloissa. Sen sopeutuvuus kosteustasoon 5 % - 85 % takaa vakaan ja luotettavan toiminnan myös kosteissa olosuhteissa.

FH39-sarja kestää mekaanisen rasituksen kestävyyden osalta 98 ​​m/s² toiminnallisia iskuja ja 980 m/s² tuhoisia iskuja. Se säilyttää vakaan suorituskyvyn tärinäolosuhteissa (10 Hz - 55 Hz, 1,5 mm kaksinkertainen amplitudi), mikä osoittaa rakenteellisen luotettavuutensa kuljetuksen ja käytön aikana.

Valinta- ja käyttösuositukset

Jotta FH39-sarjan releiden suorituskykyä voitaisiin hyödyntää täysimääräisesti, asennuksen ja käytön aikana tulee huomioida useita kohtia: Ensinnäkin, vältä releen pudottamista tai altistamista voimakkaille iskuille, jotta se ei vaikuta sisäiseen rakenteen tarkkuuteen. Toiseksi valitse sopiva kotelotyyppi todellisen ympäristön perusteella; erittäin saastuneissa paikoissa muovitiivistys on välttämätöntä. Lopuksi, kun suunnittelet piirilevyn sijoittelua, huomioi eritelmän toleranssivaatimukset: ulkomitoilla ≤1 mm toleranssin tulee olla ±0,2 mm; 1–5 mm:n mitoilla toleranssi on ±0,3 mm; mitoilla ≥5mm toleranssi on ±0,5mm. On suositeltavaa hallita itse piirilevyasettelun toleranssia ±0,1 mm:n sisällä.

Yhteenveto

FH39- ja FH39S-releet erottuvat teollisuuden ohjauksen luotettavina tuotteina 20 A:n suurella virrankantokyvyllä, 4000 VAC:n korkealla eristysjännitteellä, laajalla kelavalikoimallaan ja kompaktilla rakennesuunnittelullaan, jotka tarjoavat sekä suorituskykyä että joustavuutta. Käytetäänpä niitä automaatiolaitteissa, sähköjärjestelmissä tai kodinkoneen ohjausmoduuleissa, ne tarjoavat vakaan ja turvallisen kytkentävarmuuden. Jos etsit kustannustehokasta teollisuusrelettä seuraavaan projektiisi, FH39-sarja on ehdottomasti harkitsemisen arvoinen.
