Kolmivaiheisten ohjausreleiden täydellinen opas: periaatteet, sovellukset ja älykäs kehitys

Nykyaikaisissa teollisissa ja kaupallisissa sähköjärjestelmissä kolmivaiheinen vaihtovirta on maailman tärkein voima. Tehdasmoottoreista ja kompressoreista suurten rakennusten keskusilmastointiin, niiden vakaa toiminta perustuu avainkomponentin, kolmivaiheisen ohjausreleen, suojaukseen. Tämä artikkeli tarjoaa kattavan analyysin tästä laitteesta, joka kattaa kaiken sen perustavanlaatuisesta määritelmästä sen älykkäisiin sovelluksiin. Se selittää, miksi sitä pidetään teollisuuden sähköjärjestelmien "älykkäänä vartijana".

Ydinmääritelmä: enemmän kuin vain kytkin – älykäs käyttöliittymä

Kolmivaiheinen ohjausrele, joka tunnetaan myös "kontaktorina" suuritehoisten kuormien ohjauksessa, on sähkökäyttöinen kytkinlaite, joka on erityisesti suunniteltu kolmivaiheisten vaihtovirtakuormien tekemiseen, katkaisemiseen ja ohjaamiseen. Sen ydinarvo on sen kyky ohjata turvallisesti paljon suuremman tehon kolmivaiheisen päävirtapiirin (esim. 380 V AC tai suurempi) kytkentää käyttämällä pienitehoista ohjaussignaalipiiriä (esim. 24 V DC tai 110 V AC). Tällä rakenteella "hallitaan suuria pienillä ja vahvoja heikoilla", eristetään perusteellisesti käyttäjät vaarallisesta suurjännitepääpiiristä.

Keskeinen ero tavallisesta releestä on sen virrankantokyky ja suunnittelutarkoitus. Vakioreleitä käytetään tyypillisesti ohjauspiireissä tai pienissä yksivaihekuormissa, kun taas kolmivaiheisen ohjausreleen koskettimet, kaarenvaimennusjärjestelmät ja mekaaninen rakenne on vahvistettu kolmivaiheisia tasapainotettuja kuormia, suuria käynnistysvirtoja varten käynnistyksen/pysäytyksen aikana ja toistuvaa käyttöä varten. Se on pohjimmiltaan kriittinen suoritusrajapinta automaatiojärjestelmien ja päävirtajärjestelmän välillä, ja se tarjoaa standardoidun, luotettavan yhteyspisteen integroitavaksi ohjelmoitavien logiikkaohjaimien, DCS:n (Distributed Control Systems), pehmokäynnistimien tai energianhallintajärjestelmien kanssa.

Ydinarvo: Moniulotteinen kulmakivi turvallisuudelle, omaisuuden suojalle ja jatkuvuudelle

Kolmivaiheisten ohjausreleiden käyttöönoton tarve johtuu teollisuusympäristöjen tiukoista turvallisuuden, luotettavuuden ja tehokkuuden vaatimuksista.

Olennainen turvaeste : Se tarjoaa käyttö- ja huoltohenkilöstölle elintärkeän turvaesteen. Insinöörit voivat kauko-ohjata korkeajännitteisiä, suuritehoisia laitteita tehtaan kerroksessa kymmenien metrien etäisyydeltä pienjännitevalvomon turvassa painikkeiden tai HMI:n (Human-Machine Interface) kautta, mikä vähentää merkittävästi suurjännitekojeiston suoraan käyttöön liittyviä riskejä.

Kriittisen omaisuuden suojaus : Moottorit ja muut pyörivät laitteet ovat teollisuuden ydinomaisuutta. Heidän kohtalokkaimpia "tappajiaan" ovat usein vaihekatkos, epätasapaino, ylikuormitus ja alijännite. Ohjausreleet toimivat yhdessä itsenäisten lämpömagneettisten suojayksiköiden tai elektronisten ylikuormitusreleiden kanssa muodostaen kaksikerroksisen suojausjärjestelmän. Esimerkiksi vaihehäviötila voi aiheuttaa virtapiikin käynnissä olevan moottorin kahdessa muussa vaiheessa. Tämä nousu voi olla jopa 1,73 kertaa normaali. Tämä voi johtaa nopeaan ylikuumenemiseen ja palamiseen. Vakava jännitteen epätasapaino synnyttää negatiivisen sarjan virtoja. Nämä virrat aiheuttavat lisälämpenemistä ja tärinää. Rele voi kuitenkin havaita ja katkaista piirin kymmenissä millisekunnissa, mikä estää katastrofaaliset vauriot.

Toiminnan jatkuvuuden ja energiatehokkuuden säätiö : Odottamattomat seisokit merkitsevät merkittävää tappiota teollisuustuotannossa. Ennaltaehkäisevän suojauksen ansiosta releet välttävät moottorin palamisesta johtuvia päiviä tai jopa viikkoja kestäviä tuotantokatkoksia ja korjauksia. Ne myös varmistavat, että laite toimii nimellisjännitteellä ja tasapainoisissa olosuhteissa. Tutkimukset osoittavat, että pitkäaikainen 3,5 % jännitteen epätasapaino voi nostaa moottorin lämpötilaa 25 %, vähentää tehokkuutta ja lisätä virrankulutusta. Valvomalla ja tarjoamalla hälytyksiä releet kehottavat käyttäjiä parantamaan verkon laatua, mikä säästää suoraan energiakustannuksia.

Fyysinen mahdollistaja automaatioon ja älykkyyteen : Se on alkeis "yksikkö", joka muodostaa kaiken nykyajan automaatiologiikan perustan. Olipa kyseessä tähti-kolmiokäynnistys moottorille, peräkkäinen käynnistys/pysäytys useille laitteille tai reagointi rakennuksen hallintajärjestelmän lämpötila-/kosteussignaaleihin, lopullinen toteutus perustuu kolmivaiheisen ohjausreleen luotettavaan avaamiseen ja sulkemiseen.

Älykkään valvonnan kehitys: passiivisesta suojauksesta aktiiviseen diagnostiikkaan

Uusimmat kolmivaiheiset ohjausreleet ovat paljon muutakin kuin yksinkertaisia kytkentäyksiköitä. He voivat nyt valvoa ja diagnosoida sähkön laatua verkossa osana integroituja toimintojaan. He "kuuntelevat" jatkuvasti ja analysoivat kolmivaiheisen tarjonnan "terveystilannetta".

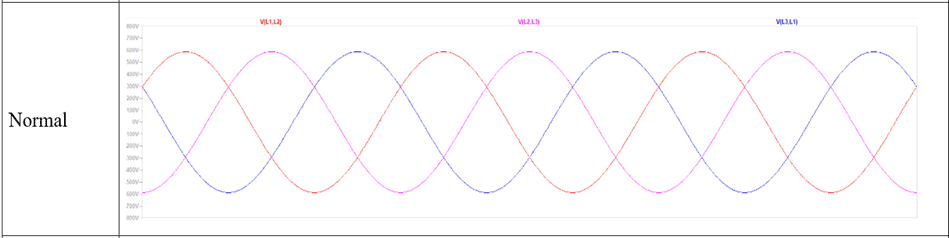

Ihanteellinen kolmivaiheinen sähköverkko

Ensisijaisia valvottuja ja suojattuja epänormaaleja tiloja ovat:

Vaiheen menetys: Syynä sulakkeen palamisesta, kontaktorin koskettimien hitsauksesta/vioista, katkenneista johdoista tai löystyneistä liitännöistä.

Virheellinen vaihejärjestys : Laitteet, joissa on pyörimissuuntavaatimuksia, kuten pumput ja puhaltimet, ovat alttiita mekaaniselle käännökselle tai jopa vaurioille, jos vaihejärjestys on väärä.

Jännitteen epätasapaino : Tämä johtuu epätasaisesta yksivaiheisesta kuormituksen jakautumisesta. Se johtuu myös verkko-ongelmista. Ja se johtuu epäsymmetrisestä impedanssista. Yli 2 %:n jännitteen epätasapaino vaatii yleensä huomiota.

Yli- ja alijännite : Laitteen toleranssin ylittävät jännitteen vaihtelut voivat vahingoittaa eristystä tai aiheuttaa riittämättömän vääntömomentin ja ylikuumenemisen.

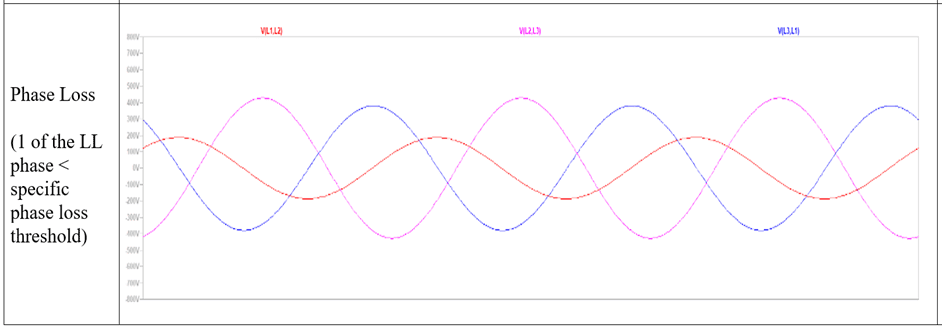

Kolmivaiheinen sähköverkko, jossa yksivaiheinen häviö

Toimintasyvyyden perusteella valvontareleet voidaan luokitella seuraavasti:

Perustyyppi : Valvoo vaihehäviötä ja vaihejärjestystä.

Vakiotyyppi : Lisää perusvalvonnan jännitteen epätasapainoon, yli/alijännitteeseen.

Tehostettu/älykäs tyyppi: Tarjoaa ohjelmoitavia kynnysarvoja, aikaviiveitä, epäsymmetrialaskelmia, ja se voi integroida virranvalvonnan, tehonmittauksen ja jopa tiedonsiirron tietoliikenneliitäntöjen kautta.

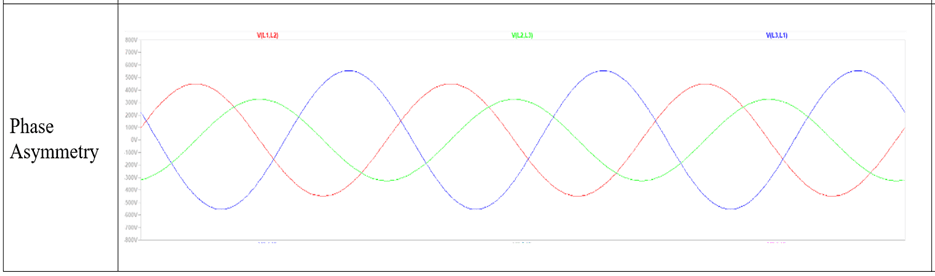

Kolmivaiheinen sähköverkko, jossa vaihe-epäsymmetria

Kun jokin parametri ylittää esiasetetun turvakynnyksen, releen sisäinen logiikkapiiri ohjaa lähtökoskettimet vaihtamaan tilaa. Tätä käytetään yleensä katkaisemaan pääkontaktorin ohjauspiiri, jolloin laite pysäytetään. Se voi myös käyttää ylimääräistä apukoskettimien sarjaa ääni- tai visuaalisen hälytyksen laukaisemiseen.

Toimintaperiaate: Sähkömagnetismin ja materiaalitieteen nerokas yhdistelmä

Se toimii samalla perusidealla kuin klassinen sähkömagnetismi, mutta nykyaikaisissa malleissa käytetään monia parannuksia materiaaleihin ja koneenrakennukseen.

Energisointi ja voimantuotanto : Kun kelaan syötetään ohjausjännite, syntynyt magneettikenttä magnetoi paikallaan olevan sydämen ja vetää puoleensa liikkuvaa sydäntä (ankkuria). Kelan eristysmateriaali ja käämirakenne takaavat pitkän aikavälin lämmönkestävyyden ja tarkan ottojännitteen.

Mekaaninen voimansiirto ja koskettimen sulkeminen: Ankkurin liike välittyy mekaanisen vivuston kautta pää- ja apukoskettimeen. Pääkoskettimet koostuvat yleensä hopeapohjaisista seoksista (esim. hopea-kadmiumoksidi tai hopea-tinaoksidi), jotka tarjoavat hyvän johtavuuden ja kestävyyden valokaarieroosiota vastaan ​​ja alhaisen kosketusvastuksen. Koskettimen sulkeutumishetkellä sisäänrakennetut kosketuspainejouset varmistavat alkukosketuspaineen, mikä vähentää pomppimis- ja hitsausriskiä.

Kaaren hallinta ja katkaisu: Suurten virtojen katkaiseminen synnyttää korkean lämpötilan kaaria. Releet käyttävät kaarikourutekniikkaa metalliristikoilla kaaren halkaisemiseksi, jäähdyttämiseksi ja pidentämiseksi nopeaa sammutusta varten. Tämä on avainasemassa kontaktin keston ja turvallisen katkaisukyvyn takaamiseksi.

Vapauta ja nollaa : Kun ohjaussignaali on kadonnut, käämi demagnetoituu. Paluujousi, joka on tyypillisesti vahvempi kuin kosketusjousi, työntää ankkurin nopeasti takaisin alkuperäiseen asentoonsa. Koskettimet erottuvat mahdollisimman nopeasti valokaaren ajan minimoimiseksi.

Tyypillinen kolmivaiheisen ohjausreleen kytkentäkaavio

Ydinkomponentit ja tieteellinen valintaopas

Tyypillinen kolmivaiheinen ohjausrele koostuu seuraavista tarkkuusalijärjestelmistä:

Sähkömagneettinen järjestelmä: Sisältää puolan, kelan, kiinteän ytimen, joka on valmistettu laminoiduista E- tai U-muotoisista piiteräslevyistä, ja liikkuvan ytimen. Piiteräslevyjen rakenne, jolle on ominaista korkea läpäisevyys ja pieni pyörrevirtahäviö, takaa korkean hyötysuhteen, alhaisen energiankulutuksen ja alhaisen lämmöntuoton.

Yhteydenottojärjestelmä:

Pääyhteystiedot: Pääpiirin virtaa kuljettavat kolme paria, joilla on suuri pinta-ala ja korkeat materiaalivaatimukset.

Apuyhteystiedot: Ohjauspiireissä yleensä modulaariset plug-in-mallit joustavaa konfigurointia varten, jotka tarjoavat normaalisti auki (NO) ja normaalisti kiinni (NC) -signaaleja.

Kaaren vaimennusjärjestelmä: Useimmiten se koostuu keraamisesta tai lujasta muovista valmistetusta kaarihupusta ja sisäisestä kuparipinnoitetusta teräksestä valmistettuja halkaisulevyjä.

Mekanismi ja kotelo: Erittäin luja tekninen muovi- tai kertamuovikotelo, joka tarjoaa eristyksen, suojan (IP-luokitus) ja mekaanisen tuen.

Viisivaiheinen tieteellinen valintamenetelmä:

Määritä kuormitusominaisuudet: Tunnista, onko kuorma moottori, vastusuuni vai muuntaja? Keskeisiä parametreja ovat moottorin käynnistysvirta (yleensä 5–7 kertaa nimellisvirta) ja toimintajakso (esim. S1 jatkuvassa käytössä tai S3 jaksottaisessa jaksottaisessa käytössä).

Sovita sähköparametrit:

Kelan jännite: Sen on vastattava tarkasti ohjauksen syöttöjännitettä (AC/DC, arvo).

Nimelliskäyttövirta (Ie) : Jännite, jolla pääkoskettimet voivat kuljettaa virtaa, on määritetty. Sen on oltava suurempi kuin kuorman täyden kuorman virta (FLC). Moottorin kuormituksen yhteydessä on otettava huomioon lämpöshokki käynnistyksen aikana ja sallittava 10–15 % marginaali.

Nimellinen eristysjännite (Ui) ja impulssinkestojännite (Uimp) : On vastattava ruudukon tasoa.

Valitse toiminto- ja suorituskykyluokka:

Käyttöluokka: AC-3 (oravahäkkimoottorin käynnistys/pysäytys) tai AC-1 (resistiivinen kuorma) ovat yleisimpiä. AC-3-luokka vaatii suurempaa katkaisukykyä.

Valvontatarpeet: Tarvitaanko jännitteen valvontaa? Tarvitaanko säädettäviä kynnysarvoja ja viiveitä? Tarvitaanko vikamuistia ja ilmoitusta?

Sähköinen ja mekaaninen käyttöikä : Viittaa luotettavien toimintojen määrään nimellisolosuhteissa. Tarkista asennustapa (DIN-kisko tai ruuvi), tarvittava määrä apukoskettimia ja tarvitaanko mekaanista lukitusta tai ajastin/kommunikaatiomoduuleja käännettävään ohjaukseen.

Vahvista asennus ja lisävarusteet: Tarkista asennustapa. Tämä voi olla DIN-kisko tai ruuvi. Tarkista myös tarvittava apukoskettimien määrä. Ja tarvitaanko käännettävään ohjaukseen mekaaninen lukitus tai ajastin/viestintämoduulit.

Soveltuvuus ympäristöön: Ota huomioon ympäristön lämpötila. Ota huomioon kosteus. Harkitse pölyä. Harkitse syövyttäviä kaasuja. Harkitse tärinää. Valitse sopiva suojausluokitus (IP-koodi). Valitse sopiva materiaali/prosessi.

Alan sovellukset ja tulevaisuuden näkymät

Kolmivaiheinen ohjausrele on monipuolinen peruskomponentti, jonka sovellukset kattavat:

Valmistus: Työstökoneet, kuljettimet, ruiskuvalukoneet ja kompressorit vaativat kaikki moottorin ohjauksen.

Infrastruktuuri: Pumput, puhaltimet, ilmankäsittelykoneet, valaistuksen jakelukaapit.

Uusi energia: Aurinkosähköinverttereissä käytetään grid-tie-standardin mukaisia kaappeja ja latausasemissa tehomoduuliohjausta.

Rakennusautomaatio: Automaattinen ohjaus kotitalousvesipumpuille, palopumpuille, ilmanvaihtolaitteille.

Tulevat kehitystrendit osoittavat selvästi syvää älykkyyttä ja integraatiota:

Kunnonvalvonta ja ennakoiva huolto: Seuraavan sukupolven releet integroivat kehittyneempiä antureita, jotka pystyvät tarkkailemaan koskettimien eroosiota, lämpötilan nousua, käämien kuntoa ja ennustamaan jäljellä olevan käyttöiän algoritmeja, mikä mahdollistaa siirtymisen "aikataulun mukaisesta vaihdosta" "on-demand-huoltoon".

Syvä integrointi teolliseen IoT:hen: Integroimalla teollisia Ethernet-protokollia, kuten Profinet, EtherCAT, Modbus TCP jne., releistä tulee älykkäitä solmuja IIoT-verkossa, jotka lataavat reaaliaikaista tietoa virrasta, jännitteestä, virrankulutuksesta, tila- ja hälytystiedoista ja tarjoavat perustavaa tietoa digitaalisille kaksosille ja energianhallinnasta.

Toiminnallisen turvallisuuden integrointi: Standardien IEC 61508 tai ISO 13849, kuten Safe Torque Off (STO) mukaisten turvatoimintojen integrointi mahdollistaa suoran käytön rakennuksen turvaohjausjärjestelmissä, mikä yksinkertaistaa turvasilmukan suunnittelua.

Laitteen fuusio ja miniatyrisointi: Toiminnot integroituvat entisestään taajuusmuuttajien, pehmokäynnistimien ja suojalaitteiden kanssa muodostaen älykkäitä moottorisäätimiä, joissa yhdistyvät ohjaus, suojaus, nopeudensäätö ja diagnostiikka samalla kun tehotiheys kasvaa jatkuvasti.

Johtopäätös

Kolmivaiheinen ohjausrele on kehittynyt yksinkertaisesta sähkömekaanisesta kytkimestä älykkääksi keskeiseksi laitteeksi, joka yhdistää tehonvalvonnan, laitteiden suojauksen, logiikan suorittamisen ja tiedonkeruun. Se on teollisuusautomaation pyramidin vakaa kulmakivi ja silta, joka yhdistää fyysisen voimamaailman digitaaliseen tietomaailmaan. Sen periaatteiden, arvon ja valintamenetelmien syvä ymmärtäminen on olennaista paitsi yksittäisten laitteiden luotettavan toiminnan varmistamiseksi, myös turvallisten, tehokkaiden, joustavien ja tulevaisuuteen suuntautuvien nykyaikaisten teollisuuden sähköjärjestelmien rakentamiseksi. Sen rooli tulee yhä tärkeämmäksi Teollisuus 4.0:n ja kaksoishiilitavoitteiden yhteydessä.
