FH50 teollisuusrele

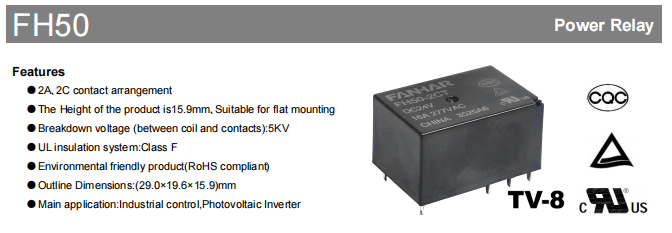

Nykyisessä nopeasti muuttuvassa teollisuusautomaation ja uusiutuvan energian alalla järjestelmän peruskomponenttien – releiden – vaatimukset ovat ylittäneet "piirien aktivoinnin ja deaktivoinnin" perustehtävän. Niiden on nyt kestettävä ankarampia ympäristöjä, kestettävä suurempia tehokuormia, varmistettava pidempi käyttöikä ja täytettävä tiukat maailmanlaajuiset ympäristömääräykset. Tänään tarjoamme syvällisen analyysin FH50 High-Power Relaysta, 16 A:n korkean suorituskyvyn laitteesta, joka on suunniteltu erityisesti vaativiin sovelluksiin, kuten teollisuusohjaus ja aurinkosähköinvertterit.

Ydinedut

FH50 edustaa muutakin kuin pelkkä rele; se on vankka sitoutuminen järjestelmän vakauteen. Sen ydinvahvuudet käyvät ilmi seuraavista näkökohdista:

Tiheä muotoilu, joustava asennus

Kompaktin kokonsa, vain 29,0 mm (P) x 19,6 mm (L) x 15,9 mm (K), pieni koko tekee siitä poikkeuksellisen hyvin tasaiseen asennukseen. Tämä säästää tehokkaasti arvokasta piirilevytilaa ja sopii täydellisesti nykyaikaiseen miniatyrisointitrendiin ja suuritiheyksiseen muotoiluun teollisuuslaitteissa. Sen kevyt rakenne, noin 16,5 g, helpottaa myös automatisoitua kokoonpanoa ja tuotantoa.

Sähköeristys ja turvallisuus

Erittäin korkea kestävyysjännite: käämin ja koskettimien välinen dielektrinen lujuus saavuttaa hämmästyttävän 5000 VAC. Tämä varmistaa järjestelmän vahvan sähköisen eristyksen ja suojaa pienjännitteisen ohjauspiirin korkeajännitepuolen virheiltä. Tämä on tärkeä ominaisuus suurjännitesovelluksissa, kuten aurinkosähköinverttereissä.

Eristysluokitus: Alkuperäinen eristysresistanssi saavuttaa 1000 MΩ (500 VDC:ssä), mikä varmistaa merkityksettömän vuotovirran.

UL-luokan F eristysjärjestelmä: Tämä osoittaa, että eristemateriaalit kestävät jopa 155 °C:n lämpötiloja, mikä tarjoaa huomattavan turvamarginaalin ja paremman luotettavuuden.

Tehokas kuormankäsittelykyky

16 A nimelliskuorma: Se pystyy helposti käsittelemään 16 A resistiivistä kuormaa 277 VAC:n maksimikytkentätehon ollessa jopa 4432 VA. Tämä riittää erilaisten teollisuuskoneiden, moottoreiden, lämmittimien ja muiden laitteiden käyttöön.

Laadukkaat koskettimet: Käyttää ympäristön kannalta kestävää AgSnO2:ta (hopeatinaoksidia) kosketusmateriaalia. Perinteiseen AgCdO:han verrattuna AgSnO2 kestää hitsausta ja kaarieroosiota, mikä johtaa poikkeukselliseen suorituskykyyn suurvirtasovelluksissa ja pidentää merkittävästi sähkön käyttöikää.

Minimikuormituskyky: Tukee minimaalisia kuormia aina 5 VDC 100 mA asti, mikä mahdollistaa sen käytön joissakin signaalinvaihtoskenaarioissa, mikä parantaa sen monipuolisuutta.

Nopea vaste ja korkea kestävyys

Nopea toiminta: Käyttöaika ≤10ms, vapautusaika ≤5ms, täyttää teollisuuden ohjausjärjestelmien nopean reagoinnin vaatimukset.

Laaja sopeutuvuus ympäristöön: Käyttölämpötila-alue on -40 °C - 85 °C ja kosteusalue 5 - 85%. Se toimii luotettavasti sekä äärimmäisessä kylmässä että kovassa kuumuudessa.

Erinomainen mekaaninen suorituskyky: Iskunkestävyys 10 g (toiminnallinen) ja 100 g (katastrofaalinen) sekä 10 Hz - 55 Hz tärinänkestävyys, 1,5 mm DA. Tämä takaa luotettavan toiminnan teollisissa olosuhteissa, jotka ovat alttiina mekaaniselle tärinälle ja iskuille.

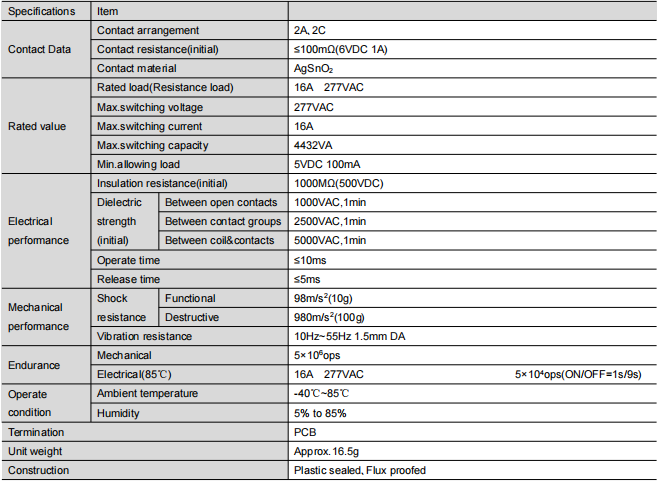

Syvällinen teknisten parametrien analyysi (välttämätön valinnassa)

Auttaaksemme sinua tekemään tarkemman valinnan tarjoamme syvemmän tulkinnan tärkeimmistä teknisistä parametreista:

Tyypilliset sovellukset: PV ja teollisuusohjauksen lisäksi

Vaikka sen ensisijaiset sovellukset ovat teollisuusohjaus ja aurinkosähköinvertterit, FH50:tä käytetään sen suorituskyvyn perusteella laajalti myös:

PV-invertterit: Kytkentä- ja suojapiireihin sekä tasa- että vaihtovirtapuolella. Korkean kestävyyden jännite-ominaisuus sopii täydellisesti aurinkosähköjärjestelmien korkeajänniteympäristöön.

Teolliset ohjauspaneelit: Toimii välittäjänä PLC:iden, ajastimien, lämpötilasäätimien ja ulkoisten kuormien, mukaan lukien moottorit, solenoidiventtiilit ja lämmittimet, välillä.

Älykäs koti / rakennusautomaatio: Hyödynnetään suuritehoisen valaistuksen säätelyssä, LVI-järjestelmissä, pumppujen hallinnassa jne.

EV-latauslaitteet: AC-latauspaaluissa, jotka toimivat keskeisenä komponenttina ohjauspilotin ja pääpiirin kytkennässä.

Virranhallinta: Tehon kytkemiseen ja lähdön ohjaukseen laitteissa, kuten UPS ja jännitesäätimet.

Valinta- ja käyttöopas: Kuinka tehdä paras valinta?

Dokumentaatiossa korostetaan kahta rakennetyyppiä, jotka ovat avainasemassa valintaprosessissa:

Fluksitiivis tyyppi:

Suositeltu ympäristö: Puhtaat ympäristöt, kuten kodinkoneiden sisällä tai ilmastoiduissa jakelukaapeissa. Se estää tehokkaasti vuokaasujen pääsyn releeseen piirilevyn juotosprosessin aikana.

Huomautus: Se ei tarjoa täydellistä suojaa ulkoisten syövyttävien kaasujen (kuten H2S, SO2, NO2) ja hiukkasten tunkeutumista vastaan.

Muovinen suljettu tyyppi:

Suositeltu ympäristö: Epäpuhtaat tai hankaavat olosuhteet, mukaan lukien kemialliset tilat, ulkokoneet tai työpajat, joissa pölypitoisuus on korkea. Sen sisäiset koskettimet on täysin eristetty ulkoisesta ympäristöstä, mikä tarjoaa korroosionkestävyyden ja pölysuojan.

Johtopäätös: Jos sinulla on äärimmäisiä vaatimuksia pitkän aikavälin luotettavuudelle tai et voi ennustaa lopullista käyttöympäristöä, muovitiivisteisen tyypin valinta on vahvempi ratkaisu.

Asennus- ja suunnittelumuistutukset

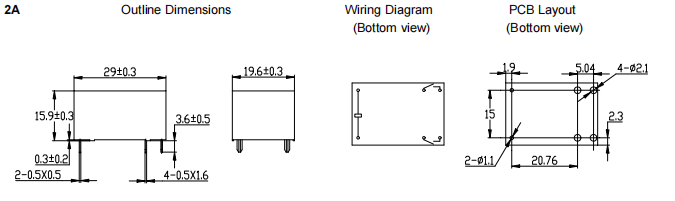

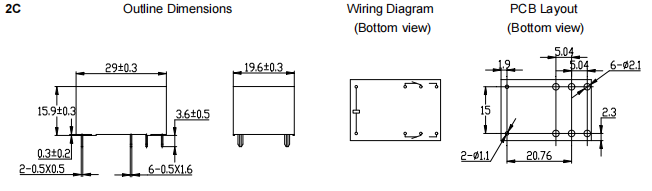

Noudata tiukasti suositeltua piirilevyasettelun toleranssia (±0,1 mm) ja ääriviivamittatoleransseja varmistaaksesi oikean asennus- ja juotoslaadun.

Vältä tuotteen pudottamista tai altistamista voimakkaille iskuille tuotteen käsittelyn ja asennuksen aikana, koska tämä voi aiheuttaa muutoksia sen sisäisiin parametreihin.

Yhteenveto ja näkymät

FH50 High-Power Relay, jolle on ominaista sen pieni koko, 5 KV:n eristysjännite, merkittävä 16 A:n kuormituskyky ja kattavat kansainväliset turvallisuussertifikaatit (UL, TUV, CQC), on mahtava valinta teollisuuden ohjaus- ja uusiutuvan energian aloille. Se ylittää yksinkertaisen kytkentäkomponentin; se toimii tärkeänä liittolaisena, joka varmistaa järjestelmäsi kestävän, luotettavan toiminnan ja parantaa tuotteidesi kilpailukykyä markkinoilla.

FH50 on esimerkillinen vaihtoehto niille, jotka haluavat korkean suorituskyvyn, erittäin luotettavan tehoreleen, joka ansaitsee tutkimisen ja arvioinnin. Ota meihin välittömästi yhteyttä saadaksesi näytteitä ja teknistä apua ja anna FH50 suojata tulevaa projektiasi!

Vastuuvapauslauseke: Tämän artikkelin parametrit on koottu julkisten tietolomakkeiden perusteella. Tarkempia valintoja ja suunnittelua varten katso virallinen uusin tietolehti. Tuotetiedot voivat muuttua ilman erillistä ilmoitusta.
