Viisi releiden ydinetua logiikassa ja ohjauksessa

Puolijohteiden ohjaamana digitaalisena aikana perinteinen sähkömekaaninen laite, joka tunnetaan nimellä rele, on erittäin kestävä. Se on elintärkeä rajapinta ja perusturvakomponentti teollisuusautomaation ekosysteemissä; se ei ole vanhentunut teknologia, joka kilpailee integroitujen piirien kanssa. Luotettavana siltana energian hallinnassa releet muuttavat saumattomasti ja turvallisesti pienjännitemikroelektroniikan maailman herkät komennot suuritehoisiksi toimiksi fyysisessä maailmassa. Alla on viisi perusetua, jotka tekevät releistä kestäviä ja joillakin aloilla korvaamattomia:

Erinomainen sähköeristys ja vankka virrankytkentäkyky

Releiden perustavanlaatuinen vahvuus on niiden sähkömagneettiseen fysikaaliseen rakenteeseen, jolla saavutetaan täydellinen, fyysinen sähköinen eristys ohjauspiirin (käämin) ja kuormituspiirin (koskettimet) välillä. Monet puolijohdelaitteet eivät pysty saavuttamaan tämän eristyksen luomaa sisäistä turvaestettä.

Suurjänniteturvallisuus ja laitteiden suojaus: Teollisessa ohjauksessa 24 V:n PLC-lähtöpisteen on ehkä ohjattava 400 V:n kolmivaiheista moottoria. Releet toimivat täydellisenä välittäjänä tässä skenaariossa. Jotta nämä häiriösignaalit eivät aiheuttaisi tuhansien dollarien arvoisia vaurioita ydinohjaimille, ne estävät täysin mahdolliset jännitepiikit, aaltovirrat ja indusoidut sähkömotoriset voimat kuormituspuolella. Tämä suoja on "luonnollinen", eikä se vaadi ylimääräisiä optoerottimia tai suojapiirejä.

Joustava kuormitussopeutuvuus: Relekoskettimet tarjoavat poikkeuksellista monipuolisuutta. Niitä voidaan luottaa kytkeytymään johdonmukaisesti nimellisparametrien sisällä riippumatta siitä, hallitsevatko ne kapasitiivisia kuormia, induktiivisia kuormia, joissa on voimakkaat käynnistysvirrat (kuten moottorit tai muuntajat) tai resistiivisiä kuormia (kuten lämmityselementtejä). Teolliset ohjaussovellukset voivat käyttää erikoistuneita tehoreleitä ohjaamaan suoraan useiden kymmenien ampeerien virtoja. Niissä on alhainen jännitehäviö, mikä johtaa suhteellisen alhaiseen omavirrankulutukseen ja lämmöntuotantoon.

Universaali AC/DC-kuormituksen yhteensopivuus: Yleensä sama relemalli tukee sekä AC- että DC-kuormia (huomaa DC-kaaren vaimennustarve). Tämä joustavuus tarjoaa merkittäviä etuja tuotesuunnittelussa ja varastonhallinnassa.

Ennennäkemätön ympäristönsieto ja järjestelmän kestävyys

Ankarissa teollisuusympäristöissä vakaus on paljon suurempi kuin mikrosekunnin kytkentänopeudet. Releiden sähkömekaaninen rakenne tekee niistä kestävämpiä kuin puhtaasti elektroniset komponentit.

Luontainen sähkömagneettinen häiriönsieto: Relekäämillä on huomattava toleranssi ohjaussignaaleja kohtaan, eivätkä pienet jännitevaihtelut ja signaalikohina vaikuta niihin. Ympäristöissä, joissa EMI on voimakas (esim. hitsauskoneiden tai suuritehoisten invertterien lähellä), puolijohdepohjaiset kytkinlaitteet voivat toimia virheellisesti häiriön vuoksi. Releet eivät kuitenkaan laukea virheellisesti. Tämä tapahtuu, ellei kelan jännitettä vedä jatkuvasti toimintakynnyksen alapuolelle tai nosta sen yläpuolelle.

Erittäin laaja käyttölämpötila-alue: Teollisuusluokan releet toimivat vakaasti -40°C - 85°C, ja jotkut mallit sietävät jopa korkeampia lämpötiloja. Puolijohdelaitteiden suorituskyky voi vaihdella merkittävästi lämpötilan mukaan. Tämä sisältää päällekytkennän ja kytkentänopeuden. Tämä voi mahdollisesti johtaa suorituskyvyn heikkenemiseen tai termiseen hajoamiseen korkeissa lämpötiloissa. Usein jäähdytyselementtien tai pakotetun ilmajäähdytyksen lisääminen on tarpeen, mikä lisää järjestelmän monimutkaisuutta ja kustannuksia.

Iskun-, tärinän- ja pölynkestävyys: Erityisesti suunniteltuja iskunkestäviä releitä vahvistetuilla sisärakenteilla ja tiivisteaineilla käytetään liikkuvissa sovelluksissa, kuten raideliikenteessä ja rakennuskoneissa. Nämä varmistavat vakaan koskettimen toiminnan jatkuvassa tärinässä ja iskuissa, estäen vääriä irrotuksia.  Niiden tiivis rakenne estää myös tehokkaasti pölyn ja kosteuden sisäänpääsyn, mikä on haaste, jota avoimilla piirilevyillä ei usein voida saavuttaa.

Minimalistinen vianetsintä ja poikkeuksellinen huoltomukavuus

Asiakkaille, jotka haluavat minimaalista seisonta-aikaa ja maksimaalista huoltotehokkuutta, releen "näkyvyys" ja "huoltokyky" edustavat sen ydinarvoa.

Reaaliaikainen tilan näkyvyys: Vaikka ne eivät olisi jännitteisiä, monien releiden kosketusasennot näkyvät selkeästi mekaanisilla ilmaisinlippuilla sen lisäksi, että ne näkyvät havainnointiikkunoiden läpi. Klassinen kuuluva "naksahdus" kytkeytymisen yhteydessä tarjoaa insinööreille välittömän kuulon. palaute, joka mahdollistaa nopean alustavan vian paikantamisen.

Diagnostiikkaprosessi ilman erikoistyökaluja: Huoltohenkilöstö tarvitsee vain yleismittarin useimpien diagnostisten toimenpiteiden suorittamiseen: kelan resistanssin mittaamiseen avointen piirien määrittämiseksi ja kosketinvastuksen mittaamiseen valokaaren tai tarttumisen tunnistamiseksi. Tämä poistaa kalliiden logiikka-analysaattoreiden tai ohjelmistojen virheenkorjaustyökalujen tarpeen, mikä vähentää ylläpidon esteitä ja työkalukustannuksia.

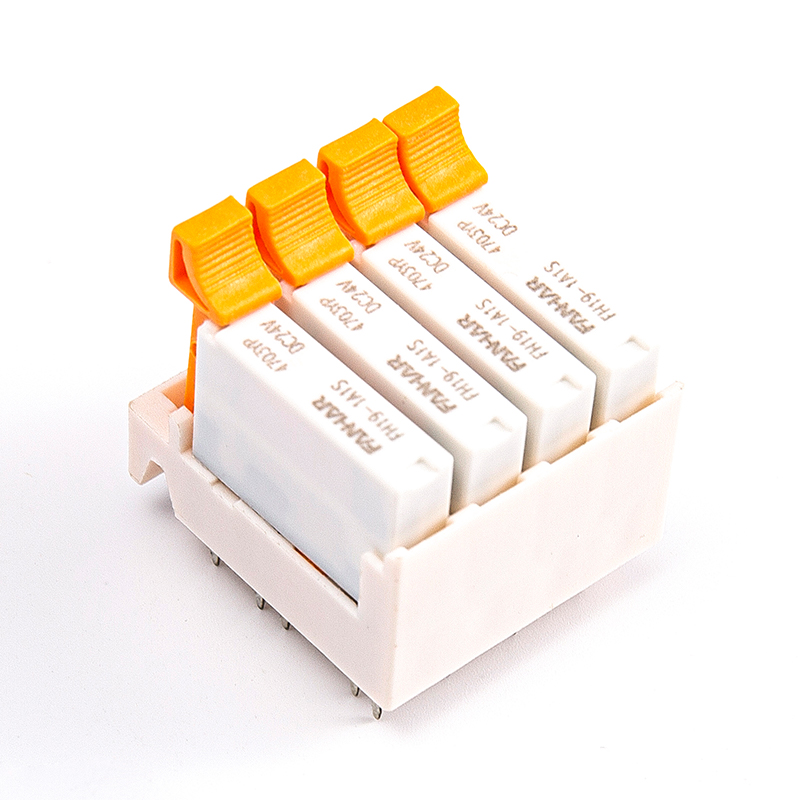

Modulaarinen vaihto ja ennakoitava käyttöikä: Releet käyttävät tavallisesti tavallista kiskoasennusta tai pistorasiaan perustuvaa asennusta. Tuotantolinjoilla tai suurissa laitteissa yhden releen vaihtaminen muutamassa minuutissa piirin vikaantuessa minimoi merkittävästi järjestelmän seisokkeja. Lisäksi niiden käyttöikä on selkeästi määritelty "mekaanisella käyttöiällä" ja "sähköisellä käyttöiällä". Käyttäjät voivat suorittaa ennaltaehkäisevää huoltoa tieteellisesti käyttötaajuuden ja kuormitustyypin perusteella. Tämä mahdollistaa osien vaihtamisen erissä. He voivat tehdä tämän ennen odotetun käyttöikänsä loppua. Näin vältytään tuotantohäiriöiltä.

Verraton kustannustehokkuus pienissä ja keskisuurissa järjestelmissä

Kustannusherkissä ja toimintokohtaisissa sovelluksissa releratkaisut tuottavat poikkeuksellista kokonaistaloudellista arvoa.

Alhainen alkuinvestointi ja nolla kehityskustannuksia: Erilliseen automaatiokoneeseen tai pieneen tuotantolinjaan ohjauslogiikka voi koostua vain kymmenistä releistä ja ajastimista. Releratkaisut eliminoivat PLC-laitteistokulut, ohjelmistojen lisenssimaksut ja kalliin insinööriohjelmointiajan. Kun johdotus on valmis, logiikka on pysyvästi kiinteä ja validoitu.

Kokonaisomistuskustannukset Etu: Kiinteätoimintoisessa logiikkaohjauksessa, joka vaatii vain vähän muutoksia, releratkaisujen vakaus ja huollettavuus johtavat poikkeuksellisen alhaisiin kokonaiskustannuksiin. Ne poistavat huolen ohjelmiston kaatumisista, virushäiriöistä tai laiteohjelmistopäivityksistä.

Saumaton tekniikka ja kykyjen siirtyminen: Tikasdiagrammi – maailmanlaajuisesti standardoitu PLC-ohjelmointikieli – piirtää graafiset symbolit ja loogiset konseptit suoraan releen ohjauspiireistä. Näin kokeneet sähköasentajat ja kokeneet teknikot voivat saumattomasti ymmärtää, suunnitella ja ylläpitää nykyaikaisia ​​PLC-pohjaisia ​​järjestelmiä, mikä vähentää merkittävästi yritysteknologian päivitysten ja henkilöstön koulutuksen vaikeutta ja kustannuksia.

Äärimmäinen suoja turvallisuuden kannalta kriittisissä järjestelmissä

Ihmisten ja laitteiden turvallisuuteen liittyvillä aloilla suunnittelun perusperiaate on "vikaturvallinen". Releiden fyysiset ominaisuudet tekevät niistä

lopullinen suoja turvapiirien rakentamiseen.

Määritetyt vikatilat ja pakkokatkaisu: Tämä on keskeinen syy, miksi releet ovat korvaamattomia turvapiireissä. Tehonkatkon aikana releen normaalisti suljetut koskettimet palaavat fyysisesti ja väkisin suljettuun tilaan, kun taas normaalisti avoimet koskettimet irrotetaan väkisin. Tätä ominaisuutta käytetään laajasti hätäpysäytyspiireissä, turvaovien lukituksissa ja ylikuormitussuojasilmukoissa. Järjestelmän virrankatkos laukaisee välittömästi turvallisen tilan – yksinkertaisen, suoran ja ehdottoman luotettavan suojausmekanismin, jonka varmuus ylittää huomattavasti ohjelmistoratkaisut, jotka ovat alttiita epäonnistumaan karanneiden ohjelmien tai sirujen lukkiutumisen vuoksi.

Turvallisuusstandardien noudattaminen: Monet relepohjaiset turvarelemoduulit ympäri maailmaa ovat läpäisseet tiukan toimintaturvallisuussertifikaatin. (esim. IEC 61508, ISO 13849). Näillä moduuleilla saavutetaan korkea turvallisuustaso laitteistologiikan, kuten redundanssin, itsevalvonnan ja ristiinvalvonnan, avulla. Niitä käytetään laajasti riskialttiilla aloilla, kuten autoteollisuudessa ja hissien ohjauksessa.

Yksinkertaistettu laitteiston redundanssi: Laitteistotason redundanssin ohjaus voidaan saavuttaa helposti useiden relekoskettimien yksinkertaisilla sarja- (AND-logiikka) tai rinnakkaisilla (OR-logiikka) kytkennöillä. Tämä mahdollistaa järjestelmien rakentamisen, jotka pysyvät turvallisina, vaikka yksittäiset komponentit epäonnistuvat. Tämän redundantin suunnittelun intuitiivisuutta ja luotettavuutta on vaikea sovittaa yhteen ohjelmiston redundanssilla.

Teollisten perustusten rakentaminen puolijohdeteknologialla

Releet ja puolijohdeteknologia eivät ole korvikkeita vaan symbioottisia kumppaneita. Samalla kun käytämme integroituja piirejä ja PLC:itä signaalinkäsittelyä, nopeaa laskentaa ja monimutkaista logiikkaa varten, releet ovat edelleen insinöörien luotettavia liittolaisia ​​skenaarioissa, jotka vaativat suurta eristystä, tehokasta käyttökykyä, äärimmäistä kestävyyttä ympäristössä, äärimmäistä luotettavuutta ja turvallisuutta sekä optimoituja elinkaarikustannuksia.

Fanhar on sitoutunut tuomaan innovaatioita klassiseen välitysarkkitehtuuriin. Tuotamme jatkuvasti lisäarvoa asiakkaillemme kehittämällä uusia hopeaseoksesta valmistettuja kosketusmateriaaleja kosketusresistanssin vähentämiseksi ja kipinöinnin estämiseksi, optimoimalla magneettipiirijärjestelmiä virrankulutuksen vähentämiseksi ja herkkyyden parantamiseksi sekä vahvistamalla tiivistysteknologioita ympäristöön sopeutuvuuden parantamiseksi.
