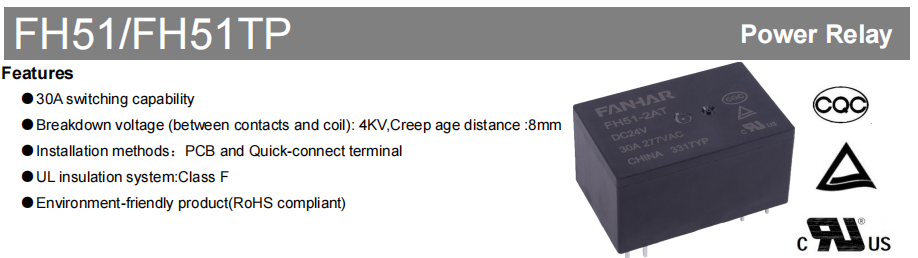

FH51/FH51TP teollisuusrele

Releet ovat tärkeitä ohjausosia nykyaikaisessa teollisessa ohjauksessa, kodinkoneissa ja sähköjärjestelmissä. Niiden luotettavuudella, turvallisuudella ja pitkäikäisyydellä on suora vaikutus siihen, kuinka hyvin järjestelmä toimii ja miten käyttäjät suhtautuvat siihen. FH51 / FH51TP -sarjan suurtehoreleet tarjoavat erinomaisen kytkentäkyvyn, eristyssuorituskyvyn ja joustavia asennusvaihtoehtoja, jotka tarjoavat vakaat, turvalliset ja kestävät ohjausratkaisut monenlaisiin korkean kuormituksen sovelluksiin.

Tuotteen yleiskatsaus

FH51-sarjan releet käyttävät luokan F UL-eristysjärjestelmää ja tarjoavat maksimikytkentäkapasiteetin jopa 50A. Ne tukevat kahta asennustapaa – PCB-liittimiä ja pikaliittimiä – erilaisten rakennesuunnitelmien ja tuotantoprosessien sovittamiseksi. Tuotteet noudattavat RoHS-ympäristöstandardeja, mikä tekee niistä sopivia sovelluksiin, joissa on tiukat turvallisuus-, ympäristönsuojelu- ja pitkän aikavälin luotettavuusvaatimukset.

Tärkeimmät edut

Suuritehoinen kytkentämahdollisuus suuritehoisille laitteille

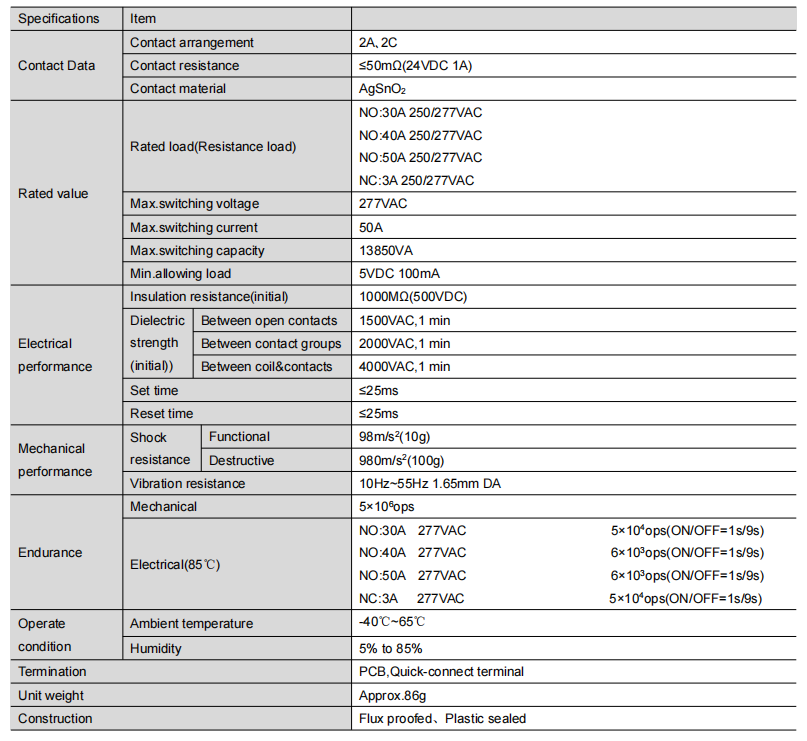

Normaalisti avoimet (NO) koskettimet tukevat 30A / 40A / 50A 250/277VAC; normaalisti suljetut (NC) koskettimet tukevat 3A jännitteellä 250/277VAC

Suurin kytkentäkapasiteetti on 13 850 VA, joka pystyy käsittelemään suuritehoisia laitteita, kuten ilmastointilaitteiden kompressoreja, lämmittimiä ja teollisuusmoottoreita

Erinomainen eristys ja dielektrinen lujuus järjestelmän turvallisuuden takaamiseksi

Kelan ja koskettimien välinen dielektrinen lujuus: 4000 VAC, mikä varmistaa luotettavan eristyksen korkea- ja pienjännitepiirien välillä

Virumisetäisyys: 8 mm, mikä parantaa tehokkaasti sähköistä turvamarginaalia ja vähentää vuotoriskiä

Alkuperäinen eristysvastus: 1000 MΩ (500 VDC:ssä) pitkäaikaiseen vakaaseen toimintaan

Useita kosketinjärjestelyjä ja asennusvaihtoehtoja joustavaan sovitukseen

Saatavana 2A (kaksi NO-kosketinta) ja 2C (kaksi vaihtokosketinta) erilaisten ohjauslogiikkavaatimusten täyttämiseksi

Valitse PCB-liittimien tai pikaliittimien (TP) välillä helpottaaksesi automatisoitua kokoonpanoa ja huoltoa paikan päällä, mikä parantaa tuotannon tehokkuutta

Laaja kelan jännitealue ja alhainen virrankulutus

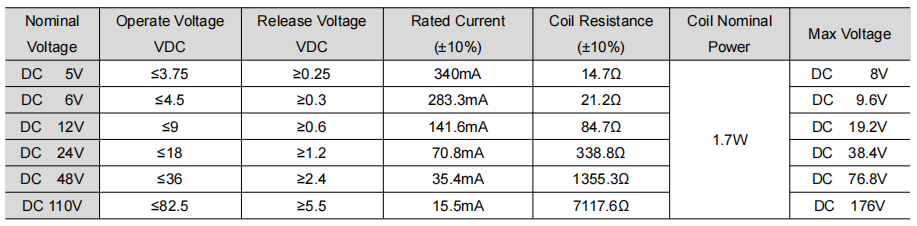

Kelan jännitevaihtoehdot: DC 5V / 6V / 12V / 24V / 48V / 110V, yhteensopiva useiden ohjauspiirien kanssa

Nimellisteho: 1,7 W, mikä tasapainottaa luotettavan sisäänvetokyvyn ja järjestelmän energiatehokkuuden

Vankka suorituskyky ankarissa ympäristöissä

Käyttölämpötila-alue: -40 ℃ - 65 ℃, sopii äärimmäisiin kylmiin ja korkeisiin lämpötiloihin

Tärinänkestävyys: 10Hz ~ 55Hz, 1,65mm DA; iskunkestävyys: 980m/s² (100g), ihanteellinen teollisuuslaitteisiin, joissa on usein tärinää

Saatavana juoksutetusti ja muovisuljetuina rakenteina, jotka vastaavat ympäristön puhtautta:

Fluxtiivis: suositellaan puhtaisiin ympäristöihin, joissa ei ole H₂S, SO2, NO₂ ja pölyä

Muovisuljettu: suositellaan epäpuhtaisiin ympäristöihin, jotka sisältävät edellä mainittuja epäpuhtauksia, mikä parantaa pitkän aikavälin luotettavuutta

Tyypilliset sovellukset

Kodinkoneet: ilmastointilaitteet, vedenlämmittimet, mikroaaltouunit, sähkölämmittimet, ilmankuivaimet

Teollisuusohjaus: moottorin ohjaus, tehonhallintajärjestelmät, automaatiolaitteet, teollisuuden lämmityslaitteet

Sähköjärjestelmät: älykkäät mittarit, sähkönjakelun ohjaus, lataustilat, uudet energialaitteet

Yhteenveto

FH51 / FH51TP -sarjan suurtehoreleissä yhdistyvät suuri kuormituskyky, vahva eristyskyky, joustava kokoonpano ja sopeutumiskyky vaativiin ympäristöihin, mikä tekee niistä ihanteellisen valinnan erittäin luotettaviin ohjausjärjestelmiin. Olipa kyseessä kodinkoneet, teollisuuslaitteet tai sähköjärjestelmät, FH51-sarja tarjoaa vakaan, turvallisen ja kestävän ydinohjauskomponentin suunnitelmiisi.
