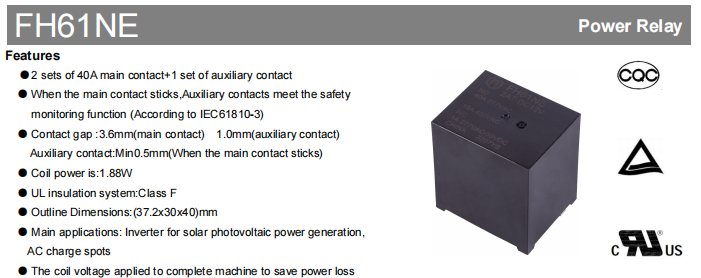

Samalla kun aurinkosähkövoimantuotanto, energian varastointijärjestelmät ja sähköajoneuvojen latauslaitteet etenevät kohti suurempaa tehoa ja tehokkuutta, releet Niiden odotetaan tarjoavan luotettavan suurvirtakytkentäkyvyn lisäksi myös turvallisuuden valvontaa, alhaista virrankulutusta ja pitkän aikavälin toiminnan vakautta. Täyttääkseen uusien energialaitteiden sovellusvaatimukset Fanhar Electronics on tuonut markkinoille FH61NE-sarjan uuden energian magneettisen lukitusreleen. Tuotteessa on 2 sarjaa 40 A pääkoskettimia ja 1 sarja apukoskettimia. Kun pääkosketin jää kiinni, apukosketin antaa turvavalvonnan palautesignaalin, joka täyttää IEC 61810-3:n turvallisuusvalvontatoimintojen vaatimukset. Releessä on pienitehoinen magneettilukitus, jonka kelan virrankulutus on vain 1,88 W. Yhdessä luokan F eristysjärjestelmän ja kompaktin mekaanisen rakenteen kanssa se täyttää uusien energiasovellusten, kuten aurinkoenergian invertterien, AC-latausasemien ja sähköautojen latauslaitteiden, kattavat vaatimukset energiatehokkaan toiminnan ja pitkän aikavälin luotettavuuden takaamiseksi. FH61NE-sarja on saatu UL/cUL, TUV , ja CQC turvallisuussertifikaatit ja sitä käytetään laajalti uusissa energiateholaitteiden sovelluksissa.
40 A suurvirran kytkentäkyky uusien energialaitteiden tehonsäätöön

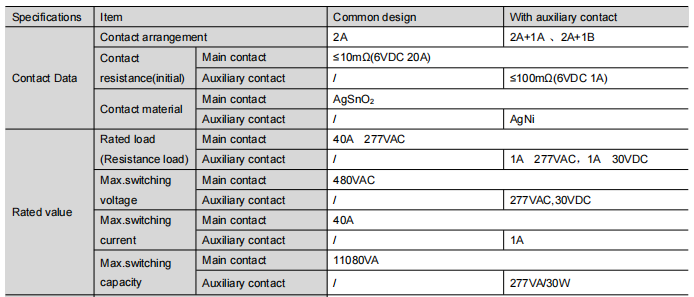

Uudet energialaitteet asettavat korkeat vaatimukset relevirran kytkentäkyvylle. The FH61NE sisältää kaksi 40 A:n pääkoskettimien sarjaa, jotka tukevat uusien energialaitteiden suurvirtakuormituksen hallintaa. Pääkoskettimissa käytetään AgSnO₂ kontaktimateriaalia, joka tarjoaa erinomaiset hitsauksenesto- ja sähköä johtavat ominaisuudet, jotka täyttävät uusien energialaitteiden tehonkytkentäsovellusten kosketinluotettavuusvaatimukset. Tärkeimmät tiedot ovat seuraavat:
Näiden sähköisten parametrien ansiosta FH61NE pystyy luotettavasti suorittamaan piirikytkentä- ja ohjaustoimintoja PV-inverttereissä ja AC-latausasemissa.
Apukoskettimen turvavalvontasuunnittelu parantaa järjestelmän turvallisuutta
Uusilla energialaitteilla on tiukat vaatimukset käyttöturvallisuudelle. FH61NE tarjoaa lisäkosketinvaihtoehtoja turvallisuuden valvontatarpeiden täyttämiseksi. Saatavilla olevat kokoonpanot sisältävät:
2A 1A : Kaksi normaalisti avointa pääkosketinta yksi normaalisti avoin apukosketin
2A 1B : Kaksi normaalisti avointa pääkosketinta yksi normaalisti suljettu apukosketin
Kun pääkosketin jää kiinni, apukosketin antaa palautesignaaleja järjestelmän tilan valvontaa varten.
Pienitehoinen magneettilukitusrakenne uusien energialaitteiden energiatehokkaaseen käyttöön
FH61NE ottaa käyttöön magneettisen lukitusrelerakenteen, jolla on seuraavat edut:
Kelan virrankulutus: 1,88W
Ylläpitojännitealue : 40 % ~ 100 % Un (ympäristön lämpötila 25 ℃); 50 % ~ 60 % Un (ympäristön lämpötila 85 ℃)
Suurin käyttöjännite : Katso kelatietotaulukkoa
Magneettinen lukitusrakenne vähentää merkittävästi jatkuvaa energiankulutusta releen pitotilassa. Kelaa ylläpitävän jännitteen käyttäminen koko koneeseen säästää tehokkaasti tehohäviötä, mikä tekee siitä sopivamman uusien energialaitteiden energiatehokkaisiin toimintavaatimuksiin.
Korkea eristysrakenne ja luotettava suorituskyky monimutkaisiin käyttöympäristöihin
FH61NE:ssä on korkea eristys ja kompakti rakenne, joka tasapainottaa sähköturvallisuuden ja mekaanisen luotettavuuden:

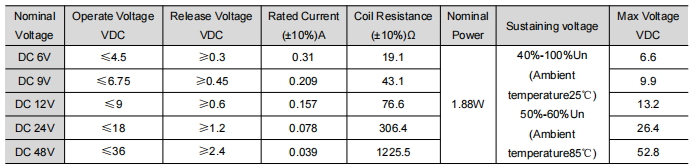

Useita kelajännitevaihtoehtoja joustavaan järjestelmäsuunnitteluun
Eri ohjausjärjestelmät vaativat erilaisia kelajännitekonfiguraatioita. Järjestelmän integroinnin yksinkertaistamiseksi FH61NE-sarja on saatavana useilla tasavirtakelan jännitevaihtoehdoilla, mukaan lukien 6VDC , 9VDC , 12VDC , 24VDC ja 48VDC .
Jokainen kelavaihtoehto on suunniteltu 3,2 W:n nimellistehonkulutukseksi, joten insinöörit voivat valita sopivimman ohjausjännitteen muuttamatta relealustaa. Standardoitu kelarakenne ei ainoastaan paranna yhteensopivuutta erilaisten ohjauspiirien kanssa, vaan myös yksinkertaistaa tuotekehitystä valmistajille, jotka käyttävät useita jännitealustoja.
Kompakti alustasuunnittelu helpottaa tuotepäivityksiä
FH61NE-sarja tarjoaa yhtenäisen alustan suunnittelun eri kosketinkonfiguraatioille ja kelajännitevaihtoehdoille, mikä tarjoaa valmistajille joustavan perustan erilaisten uusien energialaitteiden sovellusten kehittämiseen.

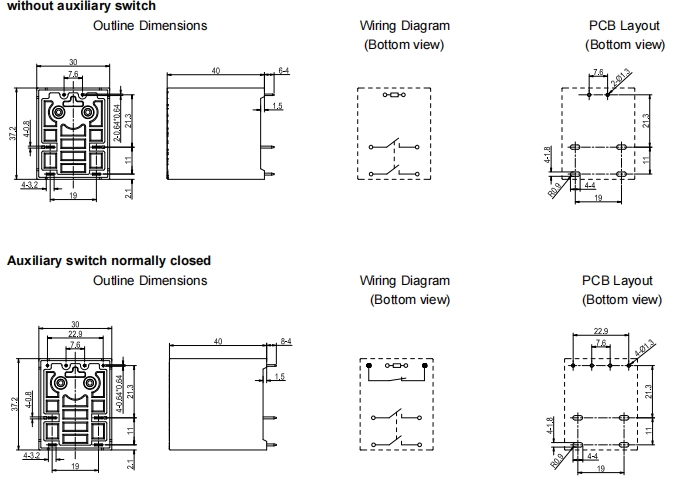

Kaikilla kokoonpanoilla on samat ulkomitat 37,2 × 30 × 40 mm, samoin piirilevyasettelu, asennusjalanjälki, eristyskyky ja mekaaninen rakenne. Ensisijainen ero konfiguraatioiden välillä on kosketinjärjestely (2A, 2A 1A tai 2A 1B), jonka avulla suunnittelijat voivat valita sopivan valvontatoiminnon muuttamatta piirilevyn rakennetta.
Tämän yhteisen alustan avulla laitevalmistajat voivat helposti sisällyttää apukoskettimen valvonnan (turvapalautteen saamiseksi, kun pääkosketin tarttuu) suunnitelmiinsa muuttamatta mekaanista asennusta tai levyn järjestelyä. Tuloksena voidaan lyhentää kehityssyklejä, pienentää suunnittelukustannuksia ja parantaa tuotteiden standardointia.
FH61NE-sarja tarjoaa tehokkaan ja käytännöllisen alustan valmistajille, jotka etsivät skaalautuvia ratkaisuja aurinkoinverttereille, AC-latausasemille ja sähköautojen latauslaitteille.

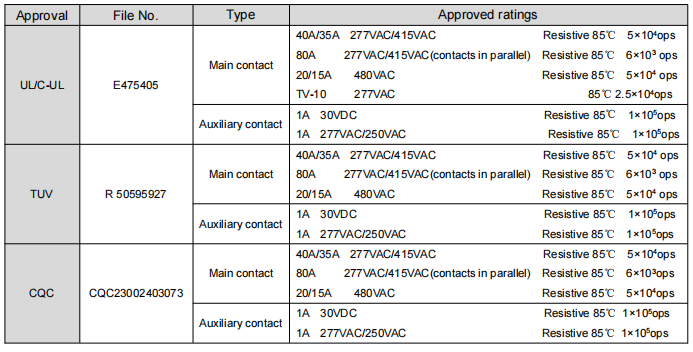

Turvallisuushyväksynnät
FH61NE on saanut UL/cUL, TUV , ja CQC turvallisuustodistukset. Tuote täyttää myös EU:n RoHS/REACH-ympäristödirektiivit. Fanhar Electronics on saavuttanut ISO9001 , ISO14001 , ja ISO45001 kansainväliset hallintajärjestelmän sertifikaatit, yli 40 kansallista patenttia, ja se on tunnustettu kansalliseksi korkean teknologian yritykseksi ja maakuntatason tutkimus- ja kehityskeskukseksi.
Tyypilliset sovellukset
FH61NE:tä käytetään pääasiassa seuraavilla uusilla energia-aloilla:
Näissä sovelluksissa rele suorittaa ensisijaisesti tehokytkennän ohjaus- ja tilanvalvontatoimintoja, mikä tarjoaa vakaat ja luotettavat virransäätöratkaisut järjestelmälle.
Usein kysytyt kysymykset
Q1: Minkä tyyppinen rele on FH61NE?
FH61NE on uusi energiamagneettinen lukitusrele, jonka on kehittänyt Zhejiang Fanhar Electronics Co., Ltd., jota käytetään pääasiassa aurinkoenergian inverttereissä ja AC-latausasemissa.
Q2: Mikä on FH61NE:n maksimivirta?
FH61NE-pääkoskettimen nimelliskuorma on 40 A 277 VAC (resistiivinen kuorma) ja suurin kytkentävirta 40 A.
Q3: Tukeeko FH61NE apukoskettimia?
Kyllä. FH61NE tarjoaa 2A 1A (normaalisti avoin apukosketin) ja 2A 1B (normaalisti suljettu apukosketin) versiot. Kun pääkosketin jää kiinni, apukosketin antaa palautesignaaleja järjestelmän tilan valvontaa varten, mikä täyttää IEC 61810-3 -turvallisuusvalvontatoimintovaatimukset.
Q4: Mikä on FH61NE:n käyttölämpötila-alue?
Käyttölämpötila-alue on -40 ℃ ~ 85 ℃, joten se sopii useille alueille ja monimutkaisiin teollisuusympäristöihin.
Sovelluksiin, jotka vaativat suurempaa virtakapasiteettia, FH66NE160 on suositeltava valinta. FH66NE100 tarjoaa sopivan ratkaisun järjestelmille, jotka on suunniteltu noin 100 A:n nimellisvirtaan.
Q5: Mitkä ovat FH61NE:n mekaaniset ja sähköiset käyttöikäluokitukset?
Mekaaninen käyttöikä: 5 × 10⁶ toimintoa
Sähköinen käyttöikä (pääkosketin): 1 × 10⁵ toiminta 40 A 277 VAC:n resistiivisellä kuormalla (85 ℃)
Sähköinen käyttöikä (apukosketin): 1 × 10⁵ toiminta 1A 30VDC/277VAC resistiivisellä kuormalla (85℃)
