W12T 40A tehorele | PCB-rele sähköautojen lataukseen, aurinkosähköjärjestelmiin ja uusiin energiasovelluksiin

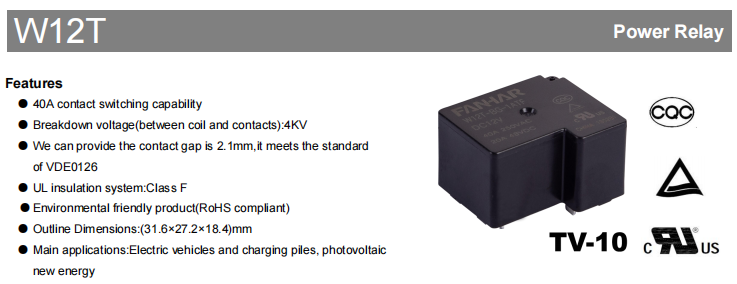

Uusiutuvan energian järjestelmien, sähköajoneuvojen ja energian varastointitekniikoiden kehittyessä tehonsäätöjärjestelmät vaativat releitä, joilla on suurempi kytkentäkyky, erinomainen eristyskyky ja pitkäaikainen käyttövarmuus. Näitä vaatimuksia varten kehitetty Fanhar W12T 40A tehorele on suunniteltu erityisesti sähköajoneuvoihin, latauspaaluihin ja aurinkosähköihin (PV) uusiutuvaan energiaan.

W12T:ssä on a 40A kosketinkytkentämahdollisuus , suurin dielektrinen kestojännite 4000 VAC käämin ja koskettimien välillä , ja valinnainen kosketusväli ≥ 2,1 mm . Se varmistaa korkean kuormituksen kytkentätehon, mutta täyttää myös uusien energialaitteiden sähköeristys- ja turvallisuusvaatimukset.

Kompakti PCB-kiinnitysrakenne vain mittaamiseen 31,6 × 27,2 × 18,4 mm , W12T on saatavana laajalla valikoimalla kelajännitevaihtoehtoja alkaen 5V - 110VDC . Sarja tarjoaa sekä Vakiotyyppi (900mW kelateho) että BG tyyppi (1400mW kelateho). Rele on saanut UL/cUL, TÜV ja CQC sertifikaatit, jotka tukevat sen käyttöä eri markkinoilla maailmanlaajuisesti.

40 A suurvirran kytkentämahdollisuus suuritehoisille laitteille

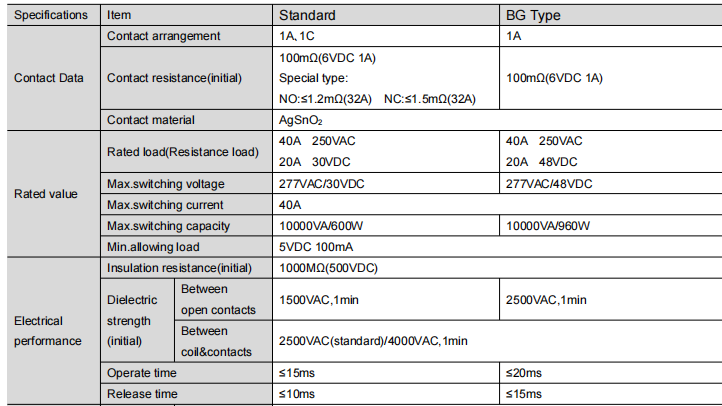

Uudet energialaitteet, kuten sähköajoneuvojen latauspaalut ja PV-invertterit, vaativat releitä, joilla on huomattava virrankantokyky. W12T:n nimellisohjauskuorma on 40 A 250 VAC ja suurin kytkentäkapasiteetti 10 000 VA.

Tasavirtakuormituksille vakiotyyppi tukee 20 A 30 VDC:tä, kun taas BG-tyyppi tukee 20 A 48 VDC:tä. Lisäksi saatavilla on erityisiä matalakosketusresistanssityyppejä, joiden NO≤1,2mΩ (32A) ja NC≤1.5mΩ (32A). Pienin sallittu kuorma on 5 VDC 100 mA, mikä mahdollistaa laajan valikoiman sovelluksia pienestä signaalin kytkemisestä suuren tehon kuormituksen hallintaan.

Korkea eristysrakenne parantaa järjestelmän turvallisuutta

Sähköeristys on kriittinen vaatimus korkeajänniteolosuhteissa toimiville uusiutuvan energian laitteille. W12T tarjoaa erinomaiset sähköeristysominaisuudet:

Suurin dielektrinen kestojännite kelan ja koskettimien välillä: 4000 VAC

Dielektrinen kestojännite avointen koskettimien välillä (BG-tyyppi): 2500 VAC

Alkuperäinen eristysvastus: 1000MΩ (500VDC)

UL-luokan F eristysjärjestelmä: Erinomainen eristyssuorituskyky parantaa käyttöturvallisuutta ja -luotettavuutta, mikä estää tehokkaasti korkeajännitteisten rikkoutumis- ja vuotoriskien.

Laadukas AgSnO₂-kontaktimateriaali pidentää käyttöikää

W12T-sarja käyttää AgSnO₂:ta (hopea-tinaoksidi) kosketusmateriaalina. AgSnO₂:lla on erinomainen valokaarieroosionkestävyys, alhainen ja vakaa kosketusvastus, hyvä lämmönjohtavuus ja erinomainen hitsauksenestokyky. Se vähentää tehokkaasti kipinöintiä ja pidentää releen käyttöikää pitäen vakaan sähköisen suorituskyvyn jopa usein kytketyissä korkean kuormituksen sovelluksissa.

Luotettavaa suorituskykyä vaativissa teollisuusympäristöissä

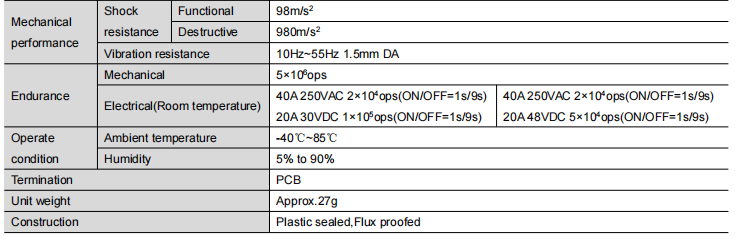

Sähköisen suorituskyvyn lisäksi W12T on suunniteltu tarjoamaan pitkäaikaista luotettavuutta vaativissa käyttöolosuhteissa. Rele toimii laajalla ympäristön lämpötila-alueella -40 °C - 85 °C, joten se sopii uusiutuvan energian järjestelmiin ja teollisuuslaitteisiin, joita käytetään erilaisissa ilmastoissa.

Rele tarjoaa jopa 5 000 000 toimintoa mekaanisen käyttöiän ja 20 000 toiminnan sähköisen käyttöiän 40 A 250 VAC resistiivisellä kuormalla, 100 000 toimintoa alle 20 A 30 VDC (standardityyppi) ja 50 000 toimintoa G alle 8 V 200 B (tyyppi 48 V 200 B).

Toiminta-aika on ≤15 ms (standardi) / ≤20 ms (BG) ja vapautusaika on ≤10 ms (standardi) / ≤15 ms (BG). Rele on myös suunniteltu kestämään tärinää ja mekaanisia iskuja, joita tavataan teollisissa sovelluksissa.

Useita kelajännitevaihtoehtoja joustavaan järjestelmäsuunnitteluun

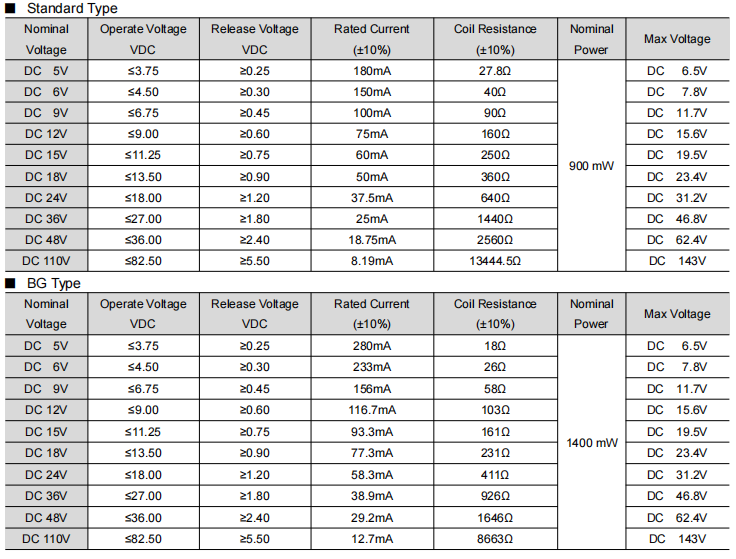

Eri ohjausjärjestelmät vaativat erilaisia kelajännitekonfiguraatioita. Järjestelmän integroinnin yksinkertaistamiseksi W12T on saatavana useilla tasavirtakelan jännitevaihtoehdoilla, mukaan lukien 5 V, 6 V, 9 V, 12 V, 18 V, 24 V, 36 V, 48 V, 60 V, 110 V DC.

Vakio Type -käämin nimellisteho on 900 mW, kun taas BG Type on 1 400 mW. Standardoitu kelarakenne ei ainoastaan ​​paranna yhteensopivuutta erilaisten ohjauspiirien kanssa, vaan myös yksinkertaistaa tuotekehitystä valmistajille, jotka käyttävät useita jännitealustoja.

Kompakti PCB-asennusrakenne helpottaa laitteiden integrointia

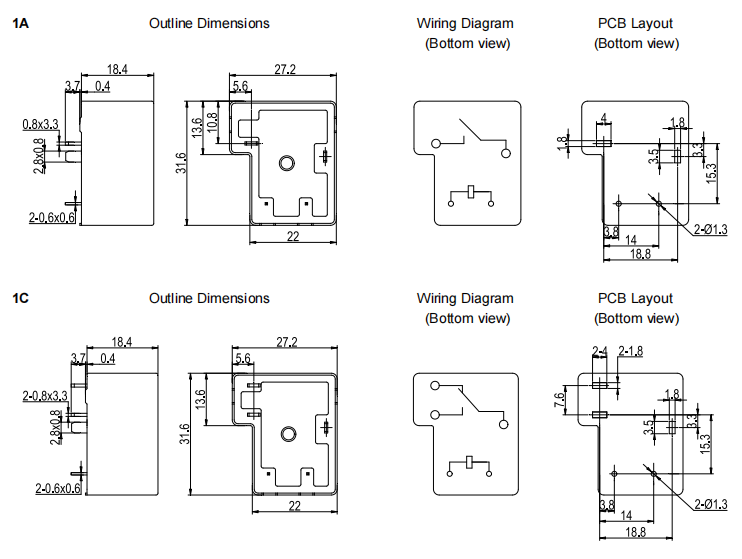

W12T:ssä on a compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

Puhtaissa ympäristöissä (ei sisällä H2S, SO2, NO₂ ja pölyä) suositellaan juoksutekestävää tyyppiä. Epäpuhtaissa ympäristöissä, jotka sisältävät näitä saasteita, suositellaan muovisuljettua tyyppiä. Tämä suunnittelunäkökohta pidentää tehokkaasti releen käyttöikää erilaisissa teollisuusympäristöissä.

Tyypilliset sovellukset

Suurvirtatehokytkentäsovelluksiin suunniteltu W12T on laajalti käytössä uusiutuvan energian ja sähköajoneuvojen järjestelmissä, joissa vaaditaan luotettavaa kytkentäkykyä ja korkeaa eristyskykyä:

• Sähköajoneuvot (EV)
• Uusia energiaajoneuvojen latauspaaluja
• Aurinkosähköiset (PV) uusiutuvan energian laitteet

Näissä järjestelmissä relettä käytetään yleisesti tehonsäätöön, pääpiirin kytkemiseen ja turvaeristykseen, mikä auttaa parantamaan järjestelmän luotettavuutta ja käyttöturvallisuutta.

Vakiotyypin tai VS-tyypin valitseminen

W12T on saatavana vakiotyypeinä ja BG-tyypeinä. Alla on yhteenveto tärkeimmistä eroista:

Yleisissä teollisissa ohjaus- ja tehonkytkentäsovelluksissa Standard Type täyttää useimmat vaatimukset. Aurinkosähköjärjestelmiin, sovelluksiin, jotka vaativat suurempia kosketineristysetäisyyksiä tai korkeampia tasajänniteskenaarioita, suositellaan BG-tyyppiä.
