Tuotteen yleiskatsaus

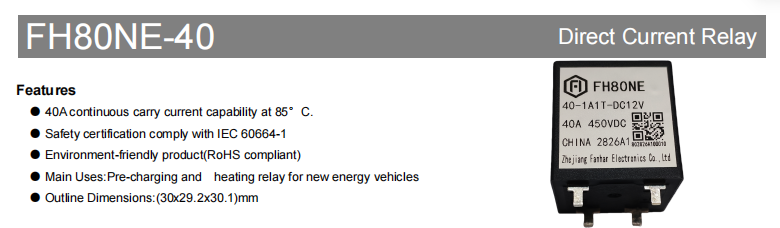

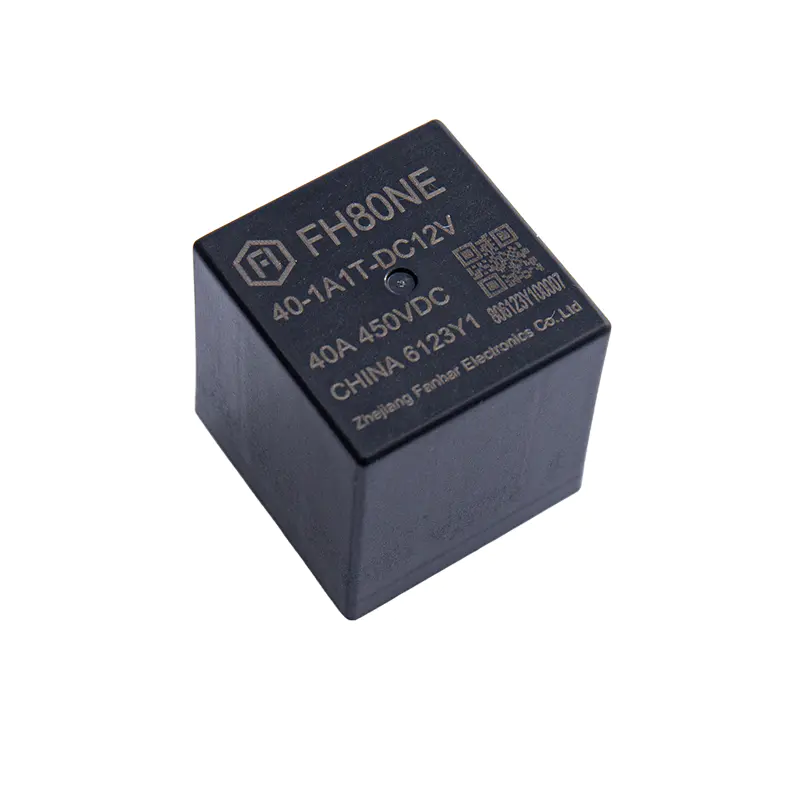

The FH80NE-40 on 40 A suurjännitetasavirtarele, joka on suunniteltu uusien energiaajoneuvojen suurjännitejärjestelmiin. Se on tarkoitettu pääasiassa esilatausrele- ja lämmitysrelesovelluksiin. Tuote tarjoaa 40 A jatkuvan virransiirtokyvyn 85 °C:ssa, nimelliskuorman 40 A 450 VDC ja maksimikytkentäjännitteen jopa 750 VDC. Se tukee myös lyhytaikaista suurvirtakapasiteettia, mikä tekee siitä sopivan PCB-asennusskenaarioihin, joissa on korkeat vaatimukset luotettavuudelle, dielektrisen kestävyyden ja tilan mittojen suhteen.
Tuotteessa käytetään 1 A:n normaalisti avointa kosketinta, jossa on AgSnO2-kosketinmateriaali ja alkukosketinresistanssi on ≤5mΩ (6VDC 20A). Sen ulkomitat ovat vain 30 × 29,2 × 30,1 mm ja paino noin 55 g, mikä tasapainottaa korkeajännitteisen kytkentäkyvyn ja kompaktin rakenteen. Tuote täyttää IEC 60664-1 -turvallisuusvaatimukset ja RoHS-ympäristöstandardit. UL/C-UL-, TUV- ja CQC-sertifikaatit odottavat.
FH80NE-40 40A 450 VDC korkeajännitetasavirtarele FH80NE-40 on 40 A suurjännitteinen tasavirtarele uusien energiaajoneuvojen esilataus- ja lämmityssovelluksiin. Se tarjoaa 40A jatkuvan virran 85°C:ssa, nimelliskuorman 40A 450VDC ja maksimikytkentäjännitteen 750VDC. AgSnO₂-liittimillä, piirilevyliittimillä, IEC 60664-1- ja RoHS-yhteensopivuudella se sopii korkeajännitteisen tasavirtaohjauksen hallintaan BMS/PDU- ja PTC-lämmitysjärjestelmissä. UL/C-UL-, TUV- ja CQC-sertifikaatit odottavat. Näytä tuote → Teollisuuden sovellusten tausta
Kun uusiin energiaajoneuvoihin kehitetään korkeajännitealustoja, esilatauspiireillä ja lämmönhallintapiireillä on yhä korkeammat vaatimukset releille:
Esilatausrele : Käynnistyshetkellä esivarausvastus rajoittaa väyläkondensaattorin latausvirtaa estääkseen pääreleen koskettimien hitsaamisen käynnistysvirran takia. Kun esilataus on valmis, päärele sulkeutuu ja esilatausrele avautuu. FH80NE-40:ssä on 40 A jatkuvan virran siirtokyky ja lyhytaikainen suurvirtaominaisuus, joten se sopii ohjauskomponentiksi esilatauspiireissä.
Lämmitysrele : Skenaariot, kuten akun lämmönhallinta ja PTC-lämmittimet uusissa energiaajoneuvoissa, vaativat korkeajännitteisiä tasavirtareleitä lämmityspiirien päälle/pois ohjaamiseen. FH80NE-40:n 450 VDC:n nimelliskuorma, 750 VDC:n maksimikytkentäjännite ja AgSnO₂-kosketinmateriaali voivat täyttää korkeajännitteisten lämmityspiirien luotettavat kytkentävaatimukset.
PCB-asennus : Tuotteessa on PCB-liitinrakenne, jonka ansiosta se on helppo integroida elektronisiin ohjausyksiköihin, kuten BMS-, PDU- ja suurjännitteisiin tehonjakelukoteloihin. Se soveltuu automaattiseen sijoitukseen ja juottamiseen.
Ydinsuorituskyky ja tärkeimmät edut
Vahva kuormitus ja kytkentäkyky
FH80NE-40:ssä on 40 A:n jatkuva virransiirtokyky 85 °C:ssa. Sen nimelliskuorma on 40A 450VDC (resistiivinen kuorma), maksimikytkentäjännite on enintään 750VDC, suurin katkaisuvirta 50A (450VDC, ≥1 käyttö) ja maksimikytkentäkapasiteetti on 22500VA.
FH80NE-40 ei vain pysty kuljettamaan jatkuvasti 40A 85°C:ssa, vaan myös kestämään suurempia virtapiikkejä lyhyitä aikoja: 80A 60s, 160A 5s, 240A 3s ja 400A 0,6s.
Tämä ominaisuus mahdollistaa sen, että se pystyy käsittelemään käynnistys- ja hetkellisiä suurvirtaolosuhteita esilataus- ja lämmityspiireissä, mikä tekee siitä sopivan PCB-asennusskenaarioihin uusien energiaajoneuvojen suurjännite-DC-järjestelmissä.
Nopea vastaus ja pitkä käyttöikä
FH80NE-40 tarjoaa nopean toiminnan: toiminta-aika ≤ 30 ms ja vapautusaika ≤ 10 ms (nimellisjännitteellä), mikä täyttää korkeajännitteisten tasavirtapiirien vastenopeusvaatimukset.
Elämän kannalta:
- Mekaaninen käyttöikä: 1×10⁵ ops
- Sähköinen käyttöikä (resistiivinen kuorma): 450 VDC / 40 A: 1 × 10³ toimintoa, 450 VDC / 10 A: 1 × 10⁴ toimintoa
Varsinaisen valinnan aikana käyttöikä tulee arvioida kuormitusvirran, jännitteen ja kytkentätaajuuden perusteella, jotta varmistetaan, että järjestelmän pitkän aikavälin toimintavaatimukset täyttyvät.
Erinomainen eristys- ja dielektrinen kestokyky
FH80NE-40 toimii luotettavasti eristyksen ja dielektrisen kestävyyden suhteen:
- Eristysresistanssi (alku): 1000MΩ (500VDC)
- Dielektrinen lujuus (alku): Avointen koskettimien välillä: 2000 VAC / 1 min, Kelan ja koskettimien välillä: 3000 VAC / 1 min
Tuote täyttää IEC 60664-1 -turvallisuusvaatimukset ja RoHS-ympäristöstandardit, mikä takaa korkeajännitteisten tasavirtajärjestelmien turvallisen eristyksen ja luotettavan toiminnan.
Edistyksellinen kosketusmateriaali ja alhainen kosketusvastus
FH80NE-40 käyttää AgSnO₂ (hopeatinaoksidi) -kontaktimateriaalia 1 A:n normaalisti avoimella kontaktilomakkeella. AgSnO₂ tarjoaa hyvän johtavuuden, valokaarieroosionkestävyyden ja ympäristöystävällisyyden, mikä tekee siitä sopivan toistuviin kytkentä- ja korkeajännitteisiin tasavirtasovelluksiin.
Alkukosketusresistanssi on ≤5mΩ (6VDC 20A), mikä auttaa vähentämään johtavuushäviöitä ja lämpötilan nousua parantaen järjestelmän tehokkuutta ja luotettavuutta.
Kelojen tekniset tiedot ja energiatehokkuussuunnittelu
FH80NE-40 tarjoaa viisi kelajännitevaihtoehtoa: DC6V, DC9V, DC12V, DC24V ja DC48V, nimellisteholla 3W. Yksityiskohtaiset parametrit ovat seuraavat:
| Nimellisjännite | Käyttöjännite VDC | Vapauta jännite VDC | Nimellisvirta (±10 %) | Kelan vastus (±10 %) | Nimellisteho | Suurin jännite (lyhyen ajan kesto) |
|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 500mA | 12Ω | 3W | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 333,3 mA | 27Ω | DC 10,8V | |
| DC 12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC 14,4V | |
| DC 24V | ≤18.00 | ≥2.4 | 125mA | 192Ω | DC 28,8V | |
| DC 48V | ≤36.00 | ≥4.8 | 62,5mA | 768Ω | DC 57,6V |
Huomautus: Ylikuumenemisen ja palamisen estämiseksi käämiin syötetty jännite ei saa ylittää enimmäispitojännitettä pitkään aikaan. Suurin jännite on korkein jännite, jonka rele voi kestää lyhyen ajan.
Ympäristöön sopeutuvuus ja mekaaninen suorituskyky
FH80NE-40 soveltuu hyvin ympäristöön ja mekaaniseen suorituskykyyn: sen käyttölämpötila-alue on -40 °C - 85 °C ja kosteusalue on 5-85% RH. Sen iskunkesto on toiminnallinen 196m/s² (10g) ja tuhoava 490m/s² (100g); sen tärinänkestävyys on 10Hz - 500Hz, 49m/s². Tuote painaa noin 55 g (ilman lisävarusteita), sen ulkomitat ovat 30 × 29,2 × 30,1 mm ja siinä on PCB-liitinrakenne. Johdottaessa kuormapuolella on napaisuus (1 , 2-) ja kelan puolella ei ole napaisuutta (5, 6). Kuorman ulostuloliittimien suositeltu kuparin juotoslämpötila on 260°C ± 5°C ja juotosaika 3–5 s.
Teknisten tietojen yleiskatsaus
| Tuote | Parametri |
|---|---|
| Yhteydenottolomake | 1A (1 normaalisti avoin kosketin) |
| Yhteysmateriaali | AgSnO₂ |
| Kosketusvastus | ≤5mΩ (6VDC 20A) |
| Nimellisvirta | 40A |
| Nimelliskuorma (resistiivinen) | 40A 450VDC |
| Suurin kytkentäjännite | 750VDC |
| Suurin katkaisuvirta | 50A (450 VDC, ≥1 käyttö) |
| Suurin kytkentäkapasiteetti | 22500VA |
| Eristysvastus | 1000MΩ |
| Dielektrinen lujuus (alku) | Avointen koskettimien välillä: 2000VAC/1min; kelan ja koskettimien välillä: 3000VAC/1min |
| Toiminta-aika | ≤30 ms (nimellisjännitteellä) |
| Julkaisuaika | ≤10ms (nimellisjännitteellä) |
| Mekaaninen käyttöikä | 1×10⁵ ops |
| Sähköinen käyttöikä | Swithing: 1×103ops (450VDC, 40A) Swithing: 1×104ops (450VDC,10A) Swithing: 4×103ops (650VDC,12A) Teho: 7,5 × 104 ops (450 VDC, 35 A) Valmistus: 5×104ops (750VDC,40A) |
| Nykyinen kantokyky | 40A 60A:30 min 80A:60s 160A：5s 240A:3s 400A: 0,6 s |
| Ympäristön lämpötila | <-40 °C - 85 °C |
| Kosteus | 5 % - 85 % RH |
| Paino | Noin 55 g |
| Ulkoreunan mitat | 30 × 29,2 × 30,1 mm |
| Terminaalin rakenne | PCB-liitin |
Huomautus: Yllä olevat tiedot ovat alkuarvoja. Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
Mitat, johdotukset ja piirilevyn asettelu
FH80NE-40:n ulkomitat ovat 30 × 29,2 × 30,1 mm, ja siinä käytetään piirilevyliitinrakennetta. Alhaalta katsottuna kytkentätapa on: kuormituspuoli 1( ), 2(-), napaisuus kuorman puolella; kelan puoli 5, 6, ilman napaisuutta kelan puolella. Piirilevyasettelussa määrittelemättömät toleranssit ovat yleensä ±0,1 mm; ääriviivamitoissa, kun toleransseja ei ole määritetty, mitat ≤1mm ovat ±0,2mm, mitat >1mm ja <5mm ovat ±0,3mm ja mitat ≥5mm ovat ±0,5mm.
Turvallisuushyväksynnät ja vaatimustenmukaisuus
- Täyttää standardin IEC 60664-1 turvallisuusvaatimukset.
- RoHS-yhteensopiva tuote.
- UL/C-UL-, TUV- ja CQC-sertifioinnit odottavat.
- Tavoitehyväksytty luokitus: resistiivinen kytkentä 40A 450VDC 1000ops (1×10³ käyttö) @85°C.
- Erityinen sertifiointistatus riippuu virallisista sertifikaateista. Ennen valintaa on suositeltavaa ottaa yhteyttä valmistajaan varmistaakseen viimeisimmän sertifioinnin edistymisen.
Tyypilliset sovellusskenaariot
Uuden energiaajoneuvon esilataus : 40A jatkuva virransiirtokyky (85°C), lyhytkestoinen 80A/60s, 160A/5s, 240A/3s ja 400A/0,6s, sopii on/off-ohjaukseen esilatauspiireissä.
Uuden energian ajoneuvon lämmitys : Nimelliskuorma 40A 450VDC, suurin kytkentäjännite 750VDC, sopii suurjännitelämmityspiireihin, kuten PTC-lämmitykseen.
Akun lämmönhallinta / PTC-lämmityksen ohjaus : Käyttölämpötila -40°C - 85°C, AgSnO₂-koskettimet, sopivat ajoneuvojen korkeisiin ja matalisiin lämpötiloihin.
Muut PCB-asennusskenaariot : Kuormapuolella on napaisuus (1 , 2-), käämin puolella ei ole napaisuutta (5, 6), juotosolosuhteet 260°C ± 5°C / 3-5s.
Tietty valinta tulee vahvistaa todellisen kuormituksen, kelajännitteen, käyttöiän vaatimusten ja sertifiointitilan perusteella.
Asennusta ja käyttöä koskevat varotoimet
Älä pudota tuotetta tai altista sitä ulkoisille iskuille, jotta alkuperäiset suorituskykyparametrit säilyvät.
Kuparisten kuormitusliittimien juotoslämpötila: 260°C ± 5°C, juotosaika 3–5 s.
Kuormapuolella on napaisuus. Yhdistä 1( ) ja 2(-) oikein; kelan puolella ei ole napaisuutta.
Kelan jännite ei saa ylittää enimmäispitojännitettä pitkään aikaan ylikuumenemisen tai palamisen välttämiseksi.
Tämä rele on räätälöity malli. Annetut esimerkit ovat vain viitteellisiä. Yksityiskohtaista valintaa varten ota yhteyttä Zhejiang Fanhar Electronics Co., Ltd.
Tekniset tiedot ovat vain viitteellisiä. Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta.
Usein kysytyt kysymykset
Q1: Mitkä ovat FH80NE-40:n pääkäyttötarkoitukset?
Sitä käytetään pääasiassa uusien energiaajoneuvojen esilatausreleissä ja lämmitysreleissä, ja sitä voidaan käyttää myös PCB-asennusskenaarioissa, kuten akun lämmönhallinnassa, PTC-lämmityksen ohjauksessa, BMS/PDU:ssa ja suurjännitteisten tasavirtaohjaussilmukoissa.
Q2: Mikä on FH80NE-40:n nimelliskuorma ja suurin kytkentäkapasiteetti?
Nimelliskuorma: 40A 450VDC (resistiivinen kuorma); suurin kytkentäkapasiteetti: 22500VA.
Q3: Mitkä ovat jatkuvan virran ja lyhytaikaisen virran siirtoominaisuudet?
Siinä on 40 A jatkuva virransiirtokyky 85 °C:ssa. Lyhytaikainen virransiirtokyky: 80A/60s, 160A/5s, 240A/3s, 400A/0,6s.
Q4: Mikä on suurin kytkentäjännite ja suurin katkaisuvirta?
Suurin kytkentäjännite: 750VDC; suurin katkaisuvirta: 50A (450VDC, ≥1 käyttö).
Q5: Mitkä ovat yhteydenottolomake, kontaktimateriaali ja kosketusvastus?
Yhteydenottolomake: 1A normaalisti auki; kosketusmateriaali: AgSnO₂; alkukosketinresistanssi: ≤5mΩ (6VDC 20A).
Q6: Onko mukauttamista tuettu? Kuinka tilata?
Yhteydenottolomake: 1A normaalisti auki; kosketusmateriaali: AgSnO₂; alkukosketinresistanssi: ≤5mΩ (6VDC 20A).
Yhteenveto
FH80NE-40 on 40 A suurjännitteinen tasavirtarele, joka on suunniteltu uusien energiaajoneuvojen suurjännitejärjestelmiin. Siinä on 40A 450VDC nimelliskuorma, 750VDC maksimikytkentäjännite, 40A@85°C jatkuva virransiirtokyky ja lyhytaikainen suurvirtaominaisuus. Sen AgSnO₂-koskettimet, korkea eristys ja eristeiden kestävyys, nopea toiminta, PCB-asennus ja RoHS-yhteensopivuus tekevät siitä sopivan suurjännitteisen tasavirran ohjausskenaarioihin, kuten esilataukseen, lämmityksen ohjaukseen, PTC-lämmittimiin, BMS:ään ja PDU:han.
Uusimmat tekniset tiedot, sertifiointitodistukset, näytetuki tai mukautetut valintasuositukset saat ottamalla yhteyttä Zhejiang Fanhar Electronics Co., Ltd.
