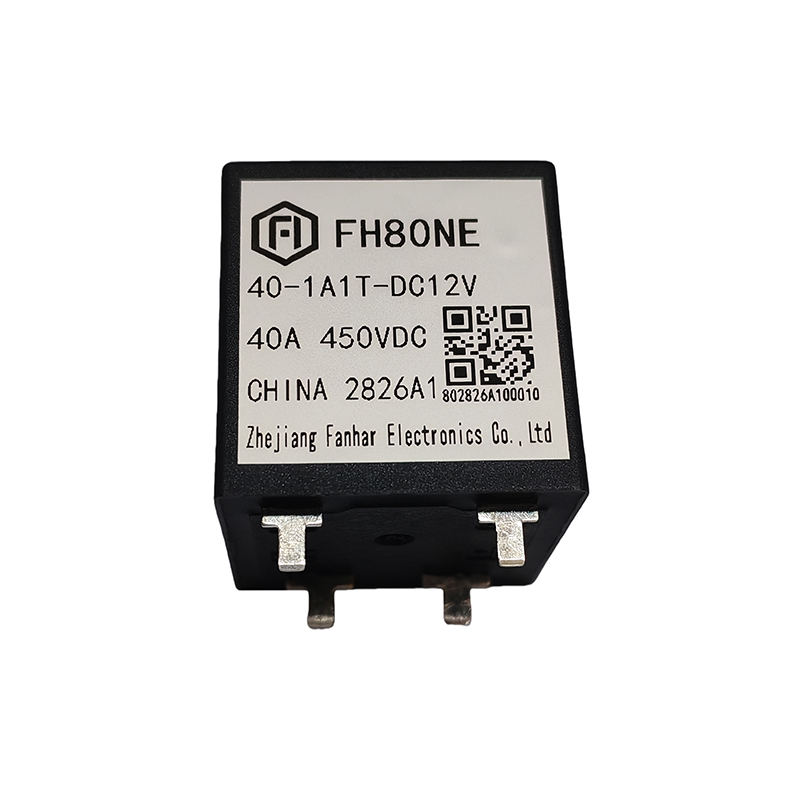

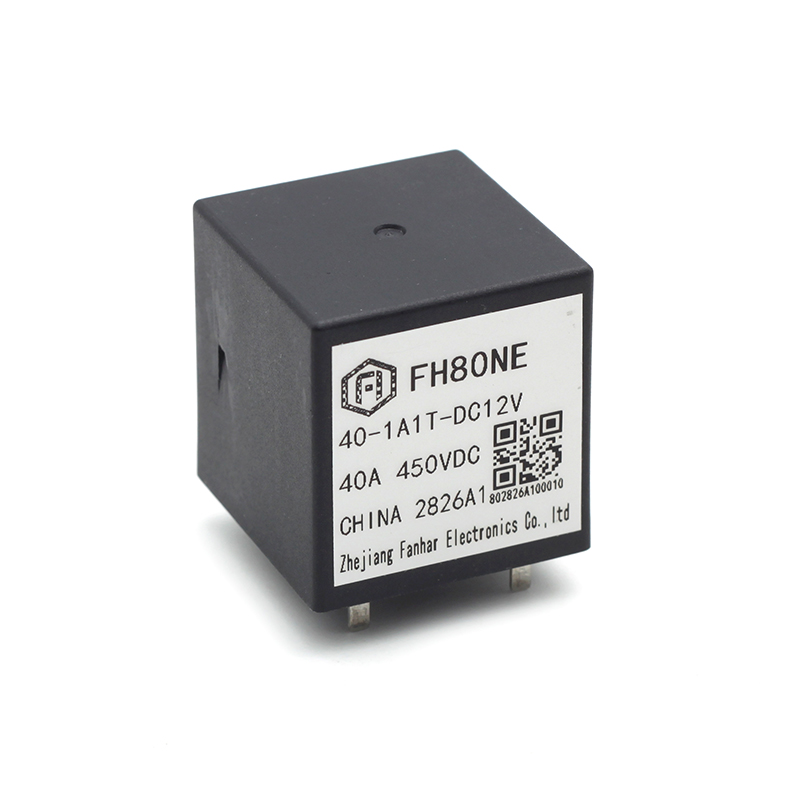

FH80NE 40A Uusi energiarele

Tekniset tiedot

Tuote

Yhteystiedot

Yhteydenottojärjestely

1A

Kosketusvastus (alku)

≤5mΩ (6VDC 20A)

Yhteydenottomateriaali

AgSnO ₂

Nimellisarvo

Arvioitu nykyinen

40A

Nimelliskuorma (vastuskuorma)

40A   450 VDC

Max.kytkentäjännite

750VDC

Max. katkaiseva virta

50A (450 VDC)≥1op

Max.kytkentäkapasiteetti

22500VA

Sähköinen

suorituskykyä

Eristysvastus (alku)

1000MΩ (500VDC)

Dielektrinen lujuus (alku)

Avointen yhteystietojen välillä

2000VAC, 1min

Kelan ja koskettimien välissä

3000VAC, 1min

Käyttöaika (nimellisjännitteellä)

≤30 ms

Vapautusaika (nimellisjännitteellä)

≤10ms

Mekaaninen

suorituskykyä

Iskunkesto

Toimiva

196 m/s ² (10 g)

Tuhoisa

490m/s ² (100g)

Tärinänkestävyys

10Hz～500Hz   49m/s²

Kestävyys

Mekaaninen

1×10 ⁵ ops

Sähköinen(Resistive)

Swithing: 1×10 ³ toiminta (450VDC, 40A)

Swithing: 1×10 ⁴ toiminta (450VDC, 10A)

Swithing: 4×10 ³ toiminta (650VDC, 12A)

Valmistus: 7,5×10 ⁴ käyttö (450VDC, 35A)

Valmistus: 5×10 ⁴ käyttö (750VDC, 40A)

Nykyinen kantokyky

40A

60A: 30 min

80A: 60s

160A: 5s

240A: 3s

400A: 0,6 s

Toimi

kunto

Ympäristön lämpötila

-40 ℃ ~ 85 ℃

Kosteus

5 % ~ 85 % RH

Yksikköpaino

Noin 55 g (ilman kiinnitystä)

Rakentaminen

Flux-kestävä
