Kuinka releet ja sulakkeet suojaavat virtapiiriä
Sähkösuojaus on harvoin yksikomponenttityötä. Sulake ja a rele ratkaista kaksi erilaista ongelmaa, ja näiden kahden sekoittaminen on yksi yleisimmistä virheistä paneelisuunnittelussa ja kenttävianmäärityksessä. Sulake on passiivinen, uhrautuva laite: se katkaisee piirin kerran, pysyvästi, kun virta ylittää turvallisen kynnyksen. Rele on aktiivinen kytkinlaite, joka avaa ja sulkee piirin toistuvasti, ohjataan erillisellä pienitehoisella signaalilla, ja se on usein paritettu lisäsuojalaitteiston kanssa kestämään miljoonia kytkentäjaksoja.
Tämän eron ymmärtäminen on tärkeää, koska nämä kaksi komponenttia sijaitsevat suojaketjun eri kohdissa. Sulake suojaa johtoja ja laitteita lämpövaurioilta vian aikana. Rele suojaa ohjauspiiriä kuormituspiirin sähköisiltä vaatimuksilta ja eristää piensignaaliohjaimen suuremmasta virtatiestä. Kumpikaan ei korvaa toista, minkä vuoksi useimmat paneelit käyttävät molempia yhdessä mieluummin kuin yhden.
Sulake
Kertakäyttöinen ylivirtasuoja. Sulattaa metallielementin katkaistakseen piirin, kun asetettu virrankynnys ylittyy tietyn ajan. On vaihdettava fyysisesti käytön jälkeen.
Rele
Uudelleenkäytettävä kytkinlaite. Käyttää ohjauspuolen käämiä erillisen kuormapuolen koskettimen mekaaniseen tai elektroniseen avaamiseen ja sulkemiseen, toistetaan tuhansia tai miljoonia kertoja ilman vaihtoa.
Rele vs sulake vs katkaisija: Vierekkäinen vertailu
Releen ja sulakkeen välinen ero tulee selvemmäksi, kun molemmat sijoitetaan katkaisijarelekokoonpanon viereen, koska nämä kolme komponenttia sekoitetaan usein kenttädokumentaatiossa. Alla olevassa taulukossa on yhteenveto siitä, miten kukin toimii normaalikäytössä ja vikatilanteissa.
| Attribuutti | Sulake | Rele | Katkaisijarele |
|---|---|---|---|
| Ensisijainen toiminto | Ylivirtasuojaus | Kuorman vaihto | Vaihto ja ylivirtalaukaisu |
| Uudelleenkäytettävyys | Kertakäyttöinen | Uudelleenkäytettävä, syklisoitu | Nollattavissa matkan jälkeen |
| Vastausnopeus | Nopea kovassa ylikuormituksessa | Riippuu ohjaussignaalista | Kohtalainen, säädettävä matkakäyrä |
| Tyypillinen vikatila | Elementti sulaa auki | Koskettimen kuluminen tai käämin vika | Mekaaninen laukaisumekanismin kuluma |
| Huollon tarve | Vain vaihtovarasto | Säännöllinen kosketustarkastus | Säännöllinen matkatesti |
Huomaa, että vain rele ja katkaisijarelekokoonpano on suunniteltu toimimaan toistuvasti. Sulake on kertaluonteinen este, minkä vuoksi sitä ei koskaan pidä luottaa ainoana suojana piirille, joka myös tarvitsee rutiinikytkentää.
Miksi shunttieilla ja suojadiodilla on merkitystä relepiireissä
Relekäämi on induktiivinen, ja joka kerta kun ohjaussignaali poistetaan, romahtava magneettikenttä synnyttää lyhyen jännitepiikin normaalin virran kulkusuuntaan nähden. Ilman käämin poikki kytkettyä releen suojadiodia tämä piikki voi vahingoittaa transistoria tai relettä käyttävää kytkintä. Tämä yksittäinen komponentti, jota joskus kutsutaan flyback- tai vapaakiertodiodiksi, on yksi releohjainpiirin huomiotta jääneimmistä osista, mutta sen puuttuminen on johtava syy toistuviin ohjainvaiheen vioihin automatisoiduissa laitteissa.

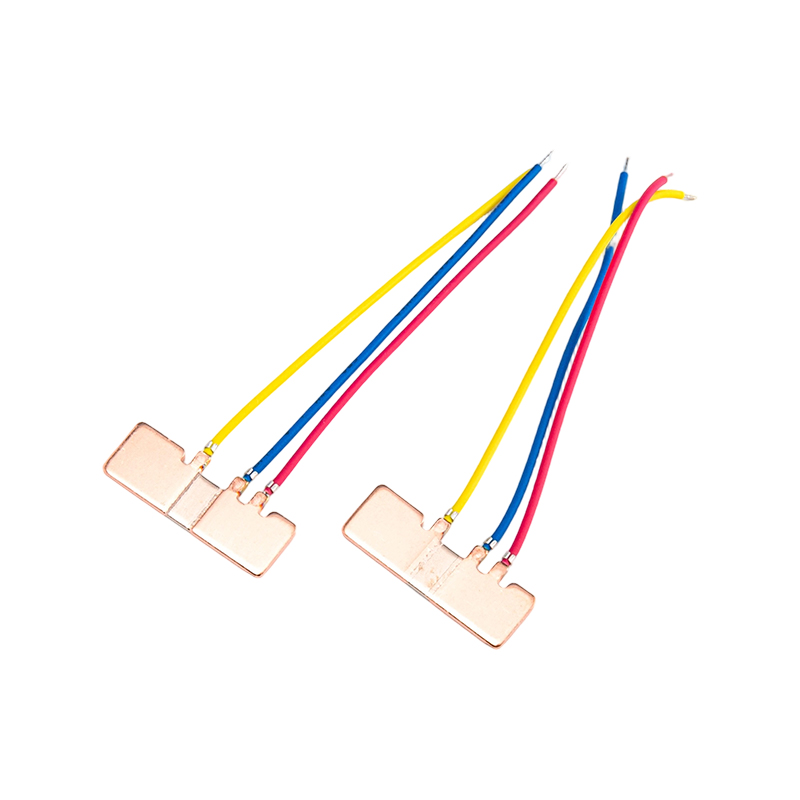

A shunt palvelee täysin eri tarkoitusta samassa yleisessä piiriperheessä. Jännitepiikkiltä suojaamisen sijaan shuntti on tarkkuus pieniresistanssinen elementti, joka on asetettu sarjaan kuorman kanssa virranmittauksen mahdollistamiseksi. Sen yli kulkeva jännitehäviö on verrannollinen läpi kulkevaan virtaan, minkä ansiosta valvontajärjestelmä havaitsee epänormaalin vedon ennen kuin se saavuttaa tason, joka rikkoisi sulakkeen tai vahingoittaisi relekontaktia. Kytkentä- ja valvontapaneeleissa shuntti antaa tehokkaan varhaisvaroituksen, kun taas sulake on viimeinen puolustuslinja.
Sekaohjauspaneeleissa kuormankytkentärele, sen suojadiodi ja virran tunnistava shuntti määritellään tyypillisesti yhdessä, koska jokainen käsittelee erillistä vikakohtaa eikä toistaa suojausta.
Kuinka tunnistaa viallinen rele ennen kuin se epäonnistuu
Viallinen rele epäonnistuu harvoin ilman varoitusmerkkejä. Kosketuspinnat heikkenevät vähitellen kipinöinnin ja pistesyöpymisen seurauksena kauan ennen kuin rele lakkaa toimimasta kokonaan, ja varhaisten oireiden tunnistaminen estää tuotantolinjan suunnittelemattomia seisokkeja.
- Kuultava naksahdus kelasta ilman vastaavaa kuorman vaihtoa, mikä viittaa hitsattuihin tai huonosti kuoppaisiin koskettimiin
- Nopea kolina tai surina, usein epävakaan ohjausjännitteen tai heikentyneen palautusjousen aiheuttama
- Ajoittainen toiminta, joka ilmestyy ja katoaa tärinän tai lämpötilan muutosten myötä
- Näkyvää värimuutoksia tai heikkoa palaneen hajua relekotelon lähellä, mikä viittaa koskettimen ylikuumenemiseen
- Mitattu kosketusresistanssi, joka nousee huomattavasti verrattuna uuteen samanarvoiseen yksikköön
- Rele, joka pysyy jännitteisenä ohjaussignaalin poistamisen jälkeen ja osoittaa hitsattuihin koskettimiin toistuvasta syöttövirrasta
Esimerkiksi pakkauslinjaympäristössä kuljettimen moottorin rele, joka alkaa täristä kuormituksen alaisena, on usein jäljitetty kosketuspisteen aiheuttamaan pisteytykseen, joka johtuu moottorin kytkemisestä, jonka syöttövirta on suurempi kuin releen oli suunniteltu keskeyttämään. Releen vaihtaminen releellä, joka on sovitettu todelliseen kytkentäprofiiliin pelkän vakaan tilan virran sijaan, ratkaisee toistuvan vian useimmissa näistä tapauksista.
Valinta relepohjaisen ja sulakepohjaisen suojauksen välillä
Käytännön kysymys useimmissa malleissa ei ole rele vs. sulake erikseen, vaan se, mikä suojausstrategia sopii tiettyyn piirisegmenttiin. Alla oleva vertailu hahmottelee yleisiä skenaarioita.
- Jos piiri tarvitsee toistuvaa päälle- ja poiskytkemistä ohjelma- tai anturiohjauksella, tarvitaan rele riippumatta siitä, onko sulake mukana.
- Jos huolenaihe on yksittäinen katastrofaalinen ylikuormitustapahtuma, kuten oikosulku, sulake tai katkaisija on sopiva viimeisen rivin suoja.
- Jos virtatasot tarvitsevat jatkuvaa näkyvyyttä diagnostiikkaa tai kuormituksen tasausta varten, valvontapiiriin yhdistetty shuntti on oikea lisä, ei korvaa relettä tai sulaketta.
- Jos kytkentätaajuus on erittäin korkea tai kuorma erittäin induktiivinen, suojadiodilla varustettu puolijohderele vähentää koskettimien kulumista verrattuna sähkömekaaniseen releeseen.
- Jos asennus edellyttää nollattavaa laukaisua ilman, että komponenttia vaihdetaan jokaisen vian jälkeen, katkaisijarelekokoonpano on yleensä parempi kuin erillinen sulake.
Eron visualisointi: piirivirtaus releen suojauksella
Alla oleva kaavio näyttää yksinkertaistetun ohjaus- ja kuormituspolun, mukaan lukien suojadiodi ja shuntti tyypillisesti suhteessa releeseen ja sulakkeeseen.
Kun kaaviota luetaan vasemmalta oikealle, pienitehoinen ohjaussignaali vetää relekäämin, joka sulkee mekaaniset koskettimet kuormituspuolella. Sulake on sarjassa kyseisen kuormitustien kanssa lopullisena ylivirtaesteenä, kun taas shuntti kulkee sen rinnalla jatkuvaa virranmittausta varten katkaisun sijasta.
Huoltokäytännöt, jotka pidentävät osien käyttöikää
- Testaa releiden kosketinresistanssi ajoitetuin väliajoin sen sijaan, että odotat näkyvää vikaa
- Pidä varasulakkeet täsmälleen virran ja jännitteen mukaan, ei vain fyysisen koon mukaan
- Varmista, että releen suojadiodi on ehjä aina, kun ajurivaiheen komponentti vaihdetaan
- Tarkista shuntin liittimen vääntömomentti säännöllisesti, koska löysä liitäntä aiheuttaa mittausvirheen
- Tallenna releen kytkentäjaksojen määrät, kun käyttöjakso on korkea, jotta voit ennakoida koskettimien kulumista
rele vs fuse katkaisijan rele rele fusible viallinen rele rele protection diode ero releen ja sulakkeen välillä
Usein kysytyt kysymykset
Q1: Mikä on keskeinen ero releen ja sulakkeen suojauksen välillä?
Sulake on kertakäyttöinen uhrautuva laite, joka katkaisee piirin pysyvästi ylikuormituksen aikana, kun taas rele on uudelleenkäytettävä kytkinlaite, joka toistuvasti avaa ja sulkee piirin ohjaussignaalin komennolla. Ne koskevat eri vikakohtia ja niitä käytetään yleensä yhdessä.
Q2: Voiko rele korvata suojausrakenteen sulakkeen?
Ei. Rele kytkee virran, mutta ei rajoita sitä luonnostaan vian aikana. Sulaketta tai katkaisijaa tarvitaan edelleen virran katkaisemiseen oikosulun tai vakavan ylikuormituksen aikana.
Q3: Mihin relesulakeyhdistelmä yleensä viittaa?
Tämä termi kuvaa yleisesti kokoonpanoa, joka yhdistää kytkentäreleen integroidun tai viereisen sulakeelementin kanssa ylivirtasuojausta varten, jota käytetään usein auto- tai teollisuusliitoslohkoissa, joissa tilaa on rajoitetusti.
Q4: Miten shuntti eroaa piirin sulakkeesta?
Shuntti on tarkkuus pieniresistanssinen elementti, jota käytetään mittaamaan virtaa tarkkailemalla jännitteen pudotusta sen yli. Se ei katkaise piiriä. Sulake sitä vastoin on suunniteltu erityisesti katkaisemaan piiri, kun virta ylittää turvallisen tason.
Q5: Mikä aiheuttaa useimmat relehäiriöt kentällä?
Valokaarikytkennän aiheuttama koskettimien kuluminen kytkennän aikana, käämin eristyksen rikkoutuminen lämmöstä ja induktiiviset jännitepiikit, jotka saavuttavat ohjausvaiheen suojadiodin puuttuessa tai vioittuessa, ovat yleisimpiä syitä releen vikaantumiseen.
Kysymys 6: Kuinka voin kertoa, onko rele epäonnistunut verrattuna johdotusvikaan?
Kuuntele releen naksahtelua, kun ohjaussignaali syötetään. Jos napsahdus kuuluu, mutta kuorma ei vaihdu, vika on todennäköisimmin koskettimissa. Jos napsautusta ei kuulu ollenkaan, ongelma on todennäköisemmin kelapiirissä tai itse ohjaussignaalissa.
