Mitä eroa on sähkömekaanisella releellä ja puolijohderelellä? – EMR vs SSR selitetty

Sähkömagneettisten releiden ja puolijohdereleiden toimintaperiaatteet

Sähkömagneettinen rele (EMR)

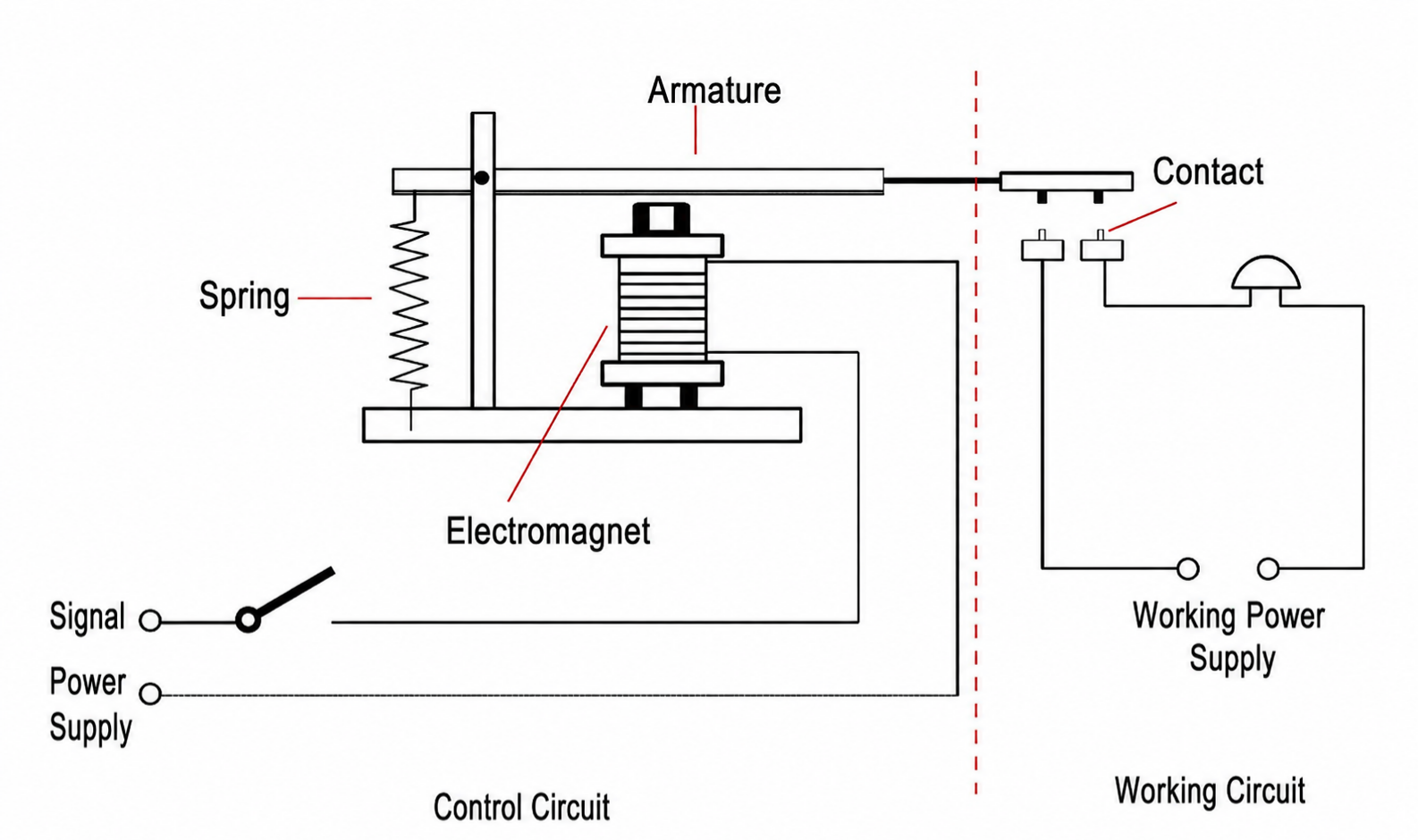

Sähkömagneettisten releiden historia juontaa juurensa lennätintekniikan kehitykseen 1800-luvulla. Niiden toiminta perustuu sähkömagneettiseen induktioon: kun käämi ohjauspäässä on jännitteinen, se synnyttää magneettikentän, joka vetää puoleensa ankkuria, jolloin mekaaniset koskettimet sulkeutuvat tai avautuvat ja ohjaavat siten kuormituspiiriä.

Ominaisuudet:

• Sisältää fyysisiä liikkuvia osia (koskettimet ja ankkuri).
• Ohjausprosessi muistuttaa "fyysistä kytkintä", jossa on intuitiiviset ja selkeät päälle/pois-tilat.
• Aloittaa mekaaniselle kulumiselle, kipinöille ja kosketushäiriöille.

Puolijohderele (SSR)

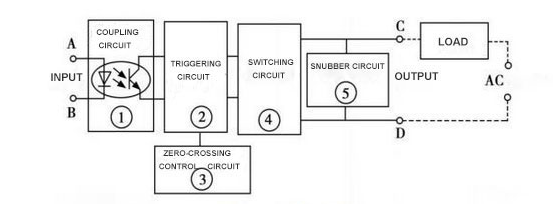

Puolijohdereleet ovat uudentyyppisiä releitä, jotka syntyivät viime vuosikymmeninä tehopuolijohdelaitteiden kehityksen myötä. Ne eivät sisällä mekaanisia koskettimia, ja ne koostuvat tyypillisesti komponenteista, kuten optoerottimista, tyristoreista (SCR), triaceista, MOSFETeista tai IGBT:istä. Ohjaussignaali tulopäässä on optisesti eristetty ja sitten ohjaa tehopuolijohdelaitteita kytkeytymään päälle tai pois päältä, mikä ohjaa kuormituspiiriä.

Ominaisuudet:

• Ei mekaanisia komponentteja; kytkentä tapahtuu elektronisten elementtien avulla.
• Suuri kytkentänopeus (tyypillisesti millisekunnin tai jopa mikrosekunnin taso).
• Hiljainen toiminta ilman kipinöintiä tai mekaanista kulumista.
• Esittää eteenpäin suunnatun jännitehäviön ja pienen vuotovirran.

Keskeiset suorituskyvyt ja luonteenomaiset erot

Releiden suorituskyvyn vaihtelut määräävät usein suoraan niiden sovellusarvon. Keskeisiä eroja ovat:

Vaihtonopeus

Mekaanisen toiminnan rajoittamat sähkömagneettiset releet kytkeytyvät tyypillisesti 5–20 millisekunnissa. Puolijohdereleet, joita ohjaavat täysin elektroniset komponentit, saavuttavat alle 1 millisekunnin vasteajan, joten ne sopivat korkeataajuiseen ohjaukseen.

Elinikä ja luotettavuus

EMR:n käyttöikä riippuu kosketuksen kestävyydestä. Vaikka mekaaninen kestävyys voi saavuttaa miljoonia syklejä, sähköinen kestävyys saavuttaa usein huippunsa satoissa tuhansissa jaksoissa, mikä heikentää merkittävästi korkean virran tai toistuvien kytkentäolosuhteiden aikana. SSR:istä puuttuu mekaaninen kuluminen, mikä tarjoaa teoriassa lähes äärettömän käyttöiän. Ne voivat toimia vakaasti pitkällä aikavälillä niin kauan kuin elektroniset komponentit pysyvät ehjinä.

Kohina ja sähkömagneettiset häiriöt

EMR:t tuottavat "naksahtavaa" ääntä kytkennän aikana, ja koskettimien välinen valokaari voi aiheuttaa sähkömagneettisia häiriöitä. SSR:t toimivat täysin äänettömästi ilman valokaaria, joten ne sopivat erityisen hyvin meluherkille lääketieteellisille, laboratorio- ja viestintälaitteille.

Sähkönkulutus ja lämmöntuotanto

EMR:t kuluttavat tehoa käämiin kytkettäessä, mutta jännitehäviö koskettimissa on äärimmäisen pieni johdon jälkeen, mikä johtaa merkityksettömään lisävirrankulutukseen kuormitusosassa. SSR:t tuottavat huomattavaa lämpöä johtumisjännitteen pudotuksensa vuoksi, kun kuormitusvirta kasvaa, mikä edellyttää lisälämmönpoistosuunnittelua.

Eristys ja turvallisuus

EMR:llä ei ole käytännössä mitään vuotovirtaa, kun koskettimet ovat auki, mikä tarjoaa erinomaisen eristyksen. SSR:illä on tyypillisesti pieni vuotovirta pois päältä -tilassa, mikä vaatii erityistä huomiota sovelluksiin, jotka vaativat "nollavuotoa" (esim. mittauslaitteet, lääketieteelliset laitteet).

Sovellusskenaariot ja valintaa koskevat näkökohdat

Releen valinta riippuu kuormituksen tyypistä, ohjaustaajuudesta, käyttöympäristöstä ja budjettirajoituksista.

Sopivat skenaariot sähkömagneettisille releille

Matalataajuinen ohjaus : Perinteiset kuormat, kuten valaistus, lämmittimet ja moottorit.

Korkeat virtapiikit : EMR-koskettimet kestävät paremmin kytkentävirtoja.

Budjettirajoitukset : EMR:t tarjoavat edullisia kustannuksia ja helpon huollon ja vaihdon.

Sopivat skenaariot puolijohdereleille

Korkeataajuinen ohjaus : Nopea vaihto automatisoiduilla tuotantolinjoilla.

Meluherkät ympäristöt : Sairaalat, laboratoriot, tarkkuusinstrumentit.

Kovat olosuhteet : SSR:t tarjoavat paremman luotettavuuden korkean tärinän tai korkean kosteuden olosuhteissa.

Trendi kohti hybridikäyttöä

Insinöörit yhdistävät usein EMR:t ja SSR:t järjestelmissä. Esimerkiksi SSR:t käsittelevät korkeataajuista nopeaa vaihtoa, kun taas EMR:t tarjoavat lopullisen eristyksen tai hätäpiirin katkaisun. Tämä lähestymistapa pidentää käyttöikää ja vähentää kustannuksia.

Elinikä- ja luotettavuustestauksen vertailu

Elinikä on kriittinen mittari relesuunnittelusovelluksissa. Kokeelliset tiedot osoittavat:

• Tyypillinen EMR saavuttaa 100 000 sähkösykliä nimellisvirralla ja ulottuu 500 000 jaksoon kevyessä kuormituksessa.
• Samanlaisissa olosuhteissa SSR kestää helposti kymmeniä miljoonia kytkentätoimintoja, ja sen käyttöiän määrää suurelta osin sen puolijohdekomponenttien jännitteenkestokyky ja lämpöhäviö.

Lisäksi SSR:t ylittävät tyypillisesti EMR:t ankarissa ympäristöissä. Esimerkiksi korkean kosteuden tai suuren tärinän olosuhteissa EMR-koskettimet voivat hapettua, pomppia tai jopa takertua, kun taas mekaaniset tekijät eivät vaikuta SSR:iin.

Tulevaisuuden kehitystrendit

Älykkään valmistuksen, esineiden internetin ja uuden energian lisääntyessä releiden kysyntä kehittyy uusiin suuntiin:

Korkeataajuinen ohjaus : Koska automaatiolaitteet ovat yhä enemmän riippuvaisia nopeasta ohjauksesta, SSR:n markkinaosuus kasvaa edelleen.

Suuri teho ja lämpöoptimointi : Puolijohdeteknologian edistyminen vähentää vähitellen johtavuushäviöitä uusissa SSR:issä, mikä vähentää riippuvuutta lämmönpoistosta.

Älyreleet : Tulevat releet voivat integroida tilanvalvonnan, itsesuojauksen ja etäviestintäominaisuudet, jotka kehittyvät kohti "älykkäitä moduuleita".

Hybridireleet : Yhä useammat valmistajat kehittävät hybridireleitä yhdistämällä EMR:n korkean virransiirtokapasiteetin SSR:n nopeaan kytkentäkykyyn.

Vertailutaulukko – Sähkömagneettiset releet vs. puolijohdereleet
