W12-rele – 40 A korkean suorituskyvyn tehorele teollisuusohjaus- ja PV-invertterisovelluksiin

Nykyaikaisessa teollisuusautomaation ja uusiutuvan energian maailmassa tehoreleiden suorituskyky on kriittinen laitteiden vakauden ja tehokkuuden kannalta. The W12 rele Erinomaisella suorituskyvyllään ja luotettavuudellaan on ihanteellinen valinta teollisuuden ohjaus- ja PV-invertterisovelluksiin. Alta löydät yksityiskohtaisen kuvauksen W12-releestä, joka antaa sinulle käsityksen sen ominaisuuksista ja eduista.

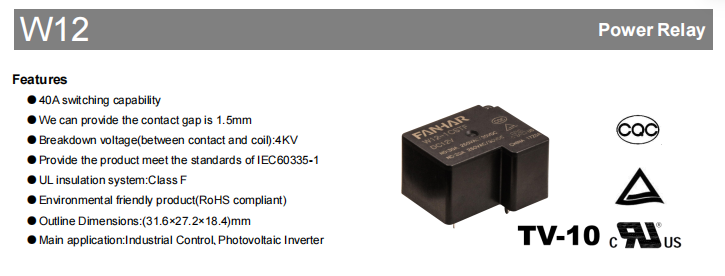

Tuotteen ominaisuudet

40 A kytkentäkyky: W12-rele pystyy käsittelemään jopa 40 A:n virtakuormia, mikä täyttää tiukat teollisuuden tarpeet.

Korkea läpilyöntijännite: 4KV:n läpilyöntijännite (koskettimien ja kelan välillä) varmistaa turvallisuuden ja luotettavuuden.

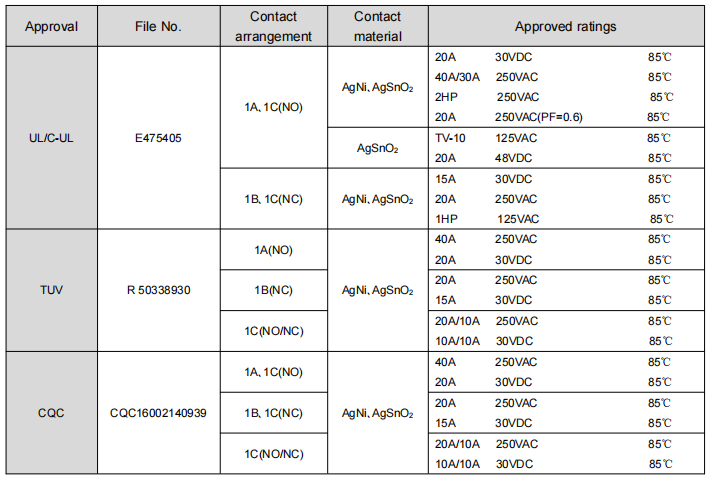

Kansainvälinen standardi: Tuote täyttää IEC60335-1-standardin, mikä varmistaa sen soveltuvuuden maailmanlaajuisille markkinoille.

Ympäristöystävällinen suunnittelu: RoHS-yhteensopiva, ympäristöystävällinen ja ympäristöystävällinen.

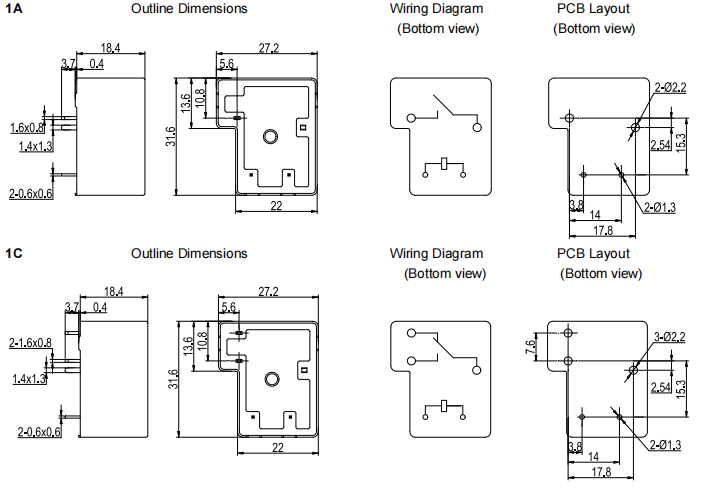

Kompakti koko: Ulkomitat ovat (31,6 x 27,2 x 18,4) mm, joten se on helppo integroida eri laitteisiin.

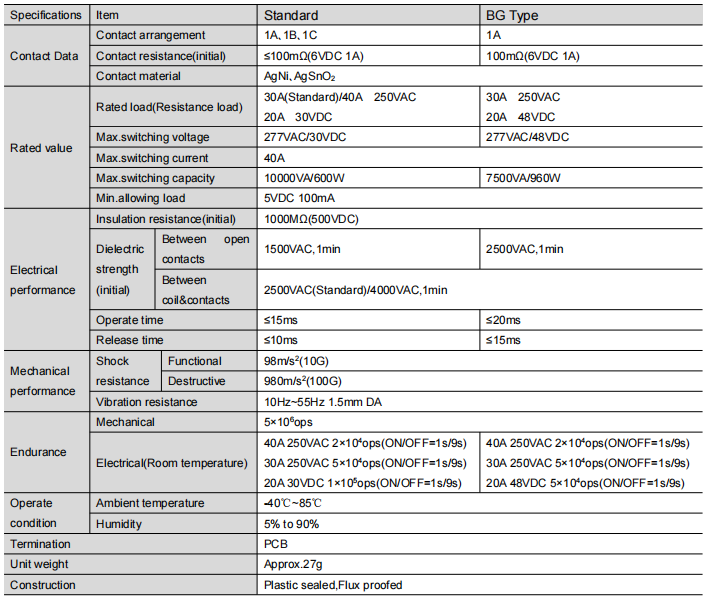

Tuoteparametrit

Yhteydenottolomake: 1A (joukko normaalisti auki), 1B (joukko normaalisti suljettuja), 1C (joukko muunnoksia), mukautuaksesi erilaisiin piirisuunnittelun tarpeisiin.

Ensimmäisen koskettimen resistanssi ei saa ylittää 100mΩ (6VDC 1A) tehokkaan virransiirron varmistamiseksi.

Kosketusmateriaali: AgNi:tä ja AgSnO2:ta käytetään korkean johtavuuden ja kestävyyden aikaansaamiseksi.

Kuormitus: Ohjauskuorma (resistiivinen) 30A (vakio) / 40A 250VAC, 20A 30VDC enintään. kytkentäjännite 277VAC/30VDC, max. kytkentävirta 40A, max. kytkentäkapasiteetti 10000VA/600W.

Suorituskyvyn yleiskatsaus

Eristysvastus: alkuarvo jopa 1000MΩ (500VDC), mikä tarjoaa vahvan sähköeristyksen.

Dielektrinen kestojännite: 1500 VAC irrotuskoskettimien välillä, 1 minuutti, 2500 VAC (vakio) / 4000 VAC koskettimien ja kelan välillä, 1 minuutti.

Toimintaaika: Imeytymisaika on enintään 15 ms, vapautusaika enintään 10 ms, mikä varmistaa nopean vasteen.

Mekaaninen suorituskyky: kestää jopa 98m/s²(10G) vakautta ja 980m/s²(100G) lujuutta sekä 10Hz～55Hz 1,5mm kaksinkertaisen amplitudin tärinätestiä.

Kestävyys: Mekaaninen käyttöikä jopa 5 x 10^6 käyttökertaa, sähköinen käyttöikä jopa 2 x 10^4 käyttökertaa tietyissä olosuhteissa (ON/OFF = 1s/9s).

Käyttöalueet

Teollisuusohjaus: Moottoreiden ja muiden mekaanisten laitteiden ohjaamiseen tuotantolinjoilla teollisuusautomaation tehokkaan toiminnan varmistamiseksi.

Aurinkosähköinvertterit: käytetään aurinkosähköjärjestelmissä virran ohjaamiseen ja muuntamiseen energiankäytön tehokkuuden parantamiseksi.

Smart Grid: käytetään älykkäissä verkkojärjestelmissä virran älykkääseen jakeluun ja hallintaan.

Sähköajoneuvojen latausasemat: Sähköajoneuvojen latausasemissa, joita käytetään ohjaamaan virtaa latausprosessin aikana turvallisuuden ja tehokkuuden varmistamiseksi.

Automaatiolaitteet: erilaisissa automaatiolaitteissa virran ja jännitteen tarkkaa säätöä varten.

Johtopäätös

W12-rele on valinta teollisuuden ohjaus- ja aurinkosähköinvertterilaitteisiin erinomaisen suorituskyvyn ja laajan käyttöalueen ansiosta. W12 tarjoaa vakaan ja turvallisen ratkaisun riippumatta siitä, toimiiko se äärimmäisissä lämpötiloissa tai sovelluksissa, joissa tarvitaan suurta virtaa. Ota yhteyttä Zhejiang Fanhar Electronics Co., Ltd.:hen tänään saadaksesi lisätietoja W12:sta ja anna ammattitaitoisen tiimimme auttaa sinua valitsemaan sovellukseesi parhaiten sopivan relemallin. Siirrytään yhdessä kohti tehokkaampaa ja luotettavampaa teollisuusautomaation tulevaisuutta.
