FH63NE 120A suurvirta uusi energiarele – suunniteltu aurinkosähköenergian varastointiin ja teollisuusvirtalähteisiin

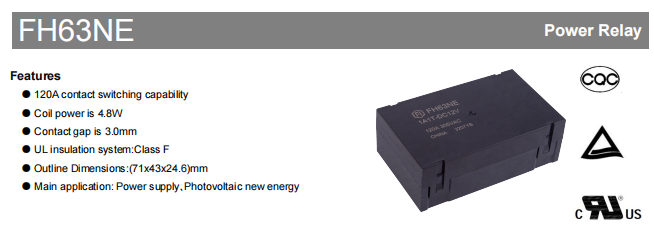

The FH63NE on korkean suorituskyvyn, korkea-virta uusi energiarele FANHAR on kehittänyt uusia aurinkosähkö- ja tehonsyöttöjärjestelmiä varten. Siinä on 120 A koskettimien kytkentäominaisuus, mitat 71 mm × 43 mm × 24,6 mm, F-luokan UL-eristysjärjestelmä ja 3,0 mm:n kosketinväli. Erinomaisen sähköisen suorituskyvyn, vankan turvallisuussuunnittelun ja kattavien kansainvälisten sertifikaattien ansiosta FH63NE:stä on tullut ihanteellinen valinta vaativiin sovelluksiin, kuten PV-invertteriin, energian varastointijärjestelmiin ja teollisuusvirtalähteisiin.

Uuden energiateollisuuden nopean kasvun taustalla aurinkosähköinvertterien ja tehonmuunnosjärjestelmien (PCS) asennettu kapasiteetti on kasvanut merkittävästi, mikä lisää vastaavien uusien energiareleiden kysyntää. Uusien energian vaihtovirtareleiden on täytettävä tiukat korkean jännitteen, suuren virran, korkean eristyslujuuden ja pitkän sähkön käyttöiän vaatimukset, koska ne ovat keskeisiä sähköisiä kytkentäkomponentteja sähköajoneuvojen latauspaaluissa, PV-inverttereissä ja energian varastointijärjestelmissä. FH63NE kehitettiin juuri tämän alan trendin mukaisesti, ja se vastaa tehokkaasti markkinoiden kiireelliseen tarpeeseen korkeavirtaisten ja erittäin luotettavien releiden osalta.

Tärkeimmät sähkötiedot: kuormituskyky, vaste, eristys ja kosketusmateriaali

Suuri kuormituskapasiteetti

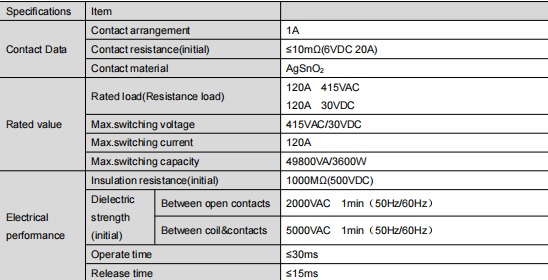

FH63NE on mitoitettu 120A 415VAC (resistiivinen kuorma) ja 120A 30VDC. Suurin kytkentäjännite on 415VAC/30VDC ja maksimikytkentäkapasiteetti on 49800VA (AC) tai 3600W (DC). Tämä vankka kuormituskyky mahdollistaa sen, että se pystyy luotettavasti käsittelemään toistuvia suurvirtakytkentätoimintoja uusissa energiajärjestelmissä.

Nopea vastaus ja pitkä käyttöikä

The rele toiminta-aika ≤30ms ja vapautusaika ≤15ms nopeaa vastetta varten. Mekaaninen kestävyys on 1×106 operaatiota. Sähköinen käyttöikä saavuttaa myös 1 × 10⁶ toimintoa 85 ℃:n ympäristön lämpötilassa 120 A 415 VAC:n resistiivisellä kuormituksella (ON/OFF = 1s/9s). Tämä kestävyys on erinomainen samankaltaisten suurvirtareleiden joukossa ja täyttää aurinkosähköjärjestelmien pitkän aikavälin vakausvaatimukset.

Erinomainen eristys ja dielektrinen lujuus

FH63NE tarjoaa erinomaisen eristyskyvyn: alkuperäinen eristysvastus on 1000 MΩ (testattu 500 VDC:llä). Dielektrinen lujuus on 2000VAC/1min avointen koskettimien välillä ja 5000VAC/1min käämin ja koskettimien välillä. Ylijännitekestävyys on 10 kV (1,2/50 μs), ja ylijännitevirta kestää 400 A 350 VDC:ssä 4 ms. Nämä tekniset tiedot varmistavat turvallisen toiminnan vaikeissa olosuhteissa, kuten verkkojen vaihteluissa ja salamaniskuissa.

Kehittynyt kontaktimateriaali

FH63NE käyttää AgSnO₂ (hopeatinaoksidi) -kontaktimateriaalia. AgSnO₂-komposiiteista, joilla on erinomainen johtavuus, kaarieroosionkestävyys ja ympäristöystävällisyys, on tullut ihanteellinen vaihtoehto myrkylliselle AgCdO:lle, ja niitä käytetään laajalti sähköajoneuvojen latausinfrastruktuurissa ja muissa sovelluksissa. Hopeatinaoksidi on tällä hetkellä ympäristöystävällisin pienjännitekontaktimateriaali myrkyllisen hopeakadmiumoksidin korvaamiseen, ja se tarjoaa erinomaisen hitsaus- ja kaarieroosionkestävyyden. Tämä materiaalivalinta takaa koskettimien luotettavuuden ja pitkän käyttöiän toistuvissa suurvirtakytkentöissä.

Kelojen tekniset tiedot ja energiatehokas suunnittelu

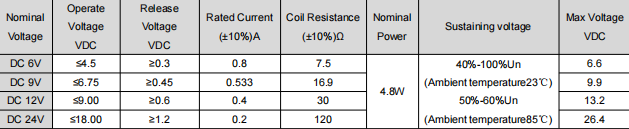

FH63NE:stä on saatavana neljä kelajännitevaihtoehtoa: DC 6V, 9V, 12V ja 24V. Kelan virrankulutus on vain 4,8 W 23 ℃ ympäristön lämpötilassa. Yksityiskohtaiset parametrit ovat seuraavat:

Valintavinkkejä:

Kelan nimellisjännitteen tulee vastata ohjausjärjestelmän syöttöä, kun otetaan huomioon tehonvaihtelut.

Vähentääksesi käämin lämmitystä, käytä pitojännitetoimintoa (40 % ~ 100 % Un), mutta varmista, että pitojännite ei ole pienempi kuin käyttöjännite eikä ylitä jatkuvaa enimmäisjännitettä.

Kelan vastus kasvaa 85 ℃:ssa ja käyttöjännite muuttuu vastaavasti; antaa riittävästi marginaalia käytännön sovelluksissa.

Turvallisuushyväksynnät ja vaatimustenmukaisuus

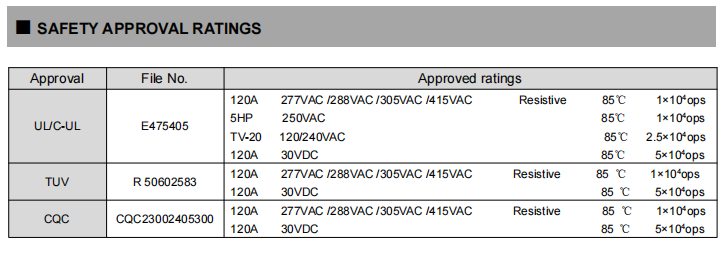

FH63NE on saanut kolme suurta kansainvälistä sertifikaattia: UL, TUV ja CQC, jotka kattavat useita kuormatyyppejä alla kuvatulla tavalla:

Ympäristöön sopeutuvuus ja mekaaninen suorituskyky

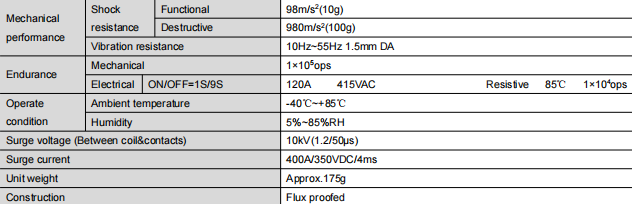

FH63NE toimii ympäristön lämpötila-alueella -40 ℃ - 85 ℃ ja kosteusalueella 5 % - 85 % RH. UL-luokan F eristemateriaalin ansiosta se varmistaa vakaan toiminnan jopa korkeissa lämpötiloissa. Tärinänkestävyys: 10Hz ~ 55Hz, 1,5mm amplitudi; iskunkestävyys: toiminnallinen 98m/s² (10g), tuhoava 980m/s² (100g).

Tuotteessa on vuonkestävä rakenne, joka soveltuu PCB-aaltojuottoon. Suositeltu juotoslämpötila on 260℃±5℃ 3-5 sekunnin ajan. Yksikön paino on noin 175 g, ja sen kompakti rakenne helpottaa järjestelmän integrointia.

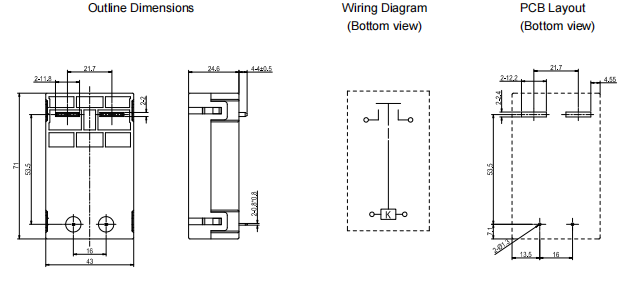

Mitat ja asennusohjeet

Ulkomitat: 71 × 43 × 24,6 mm (P × L × K).

Pin-väli ja piirilevyasettelu: Mitoille ilman määriteltyjä toleransseja ≤1 mm toleranssi ±0,2 mm, 1 mm ~ 5 mm toleranssi ±0,3 mm, ≥ 5 mm toleranssi ±0,5 mm; Piirilevyasettelun määrittelemätön toleranssi on aina ±0,1 mm.

Juotos: Kupariliittimet – suositeltu juotoslämpötila 260℃±5℃, aika 3-5 sekuntia; Vältä pitkäaikaista korkeaa lämpötilaa kelan tai koskettimien vaurioitumisen estämiseksi.

Suojaus: Flux-tiivis rakenne, kestää aaltojuottomassan kontaminaatiota, mutta ei saa upottaa puhdistusliuottimiin.

Käsittely: Vältä putoamista tai ulkoista iskua kontaktin muodonmuutoksen tai parametrien poikkeamisen estämiseksi.

Tyypilliset sovellusskenaariot

FH63NE:n 120 A suurvirtakytkentäkyvyn ja korkean luotettavuuden ansiosta sitä käytetään ensisijaisesti:

Aurinkosähkö uusi energia : Tukee PV-sarjaa ja suurvirtasilmukkaohjausta, sopii AC-puolen turvakatkaisuun aurinkosähköjärjestelmissä.

Virtalähteet : Kuorman kytkentä teollisuuden teholähteille ja UPS-järjestelmille.

EV-latauspaalut : Sähköajoneuvojen latauslaitteiden virtakytkin.

Sen laaja käyttölämpötila-alue sekä erinomainen eristys ja jännitteenkesto tekevät siitä erityisen sopivan ankariin ulko- ja teollisuusympäristöihin.
