Miksi DC-kytkentä käyttäytyy eri tavalla suurella teholla

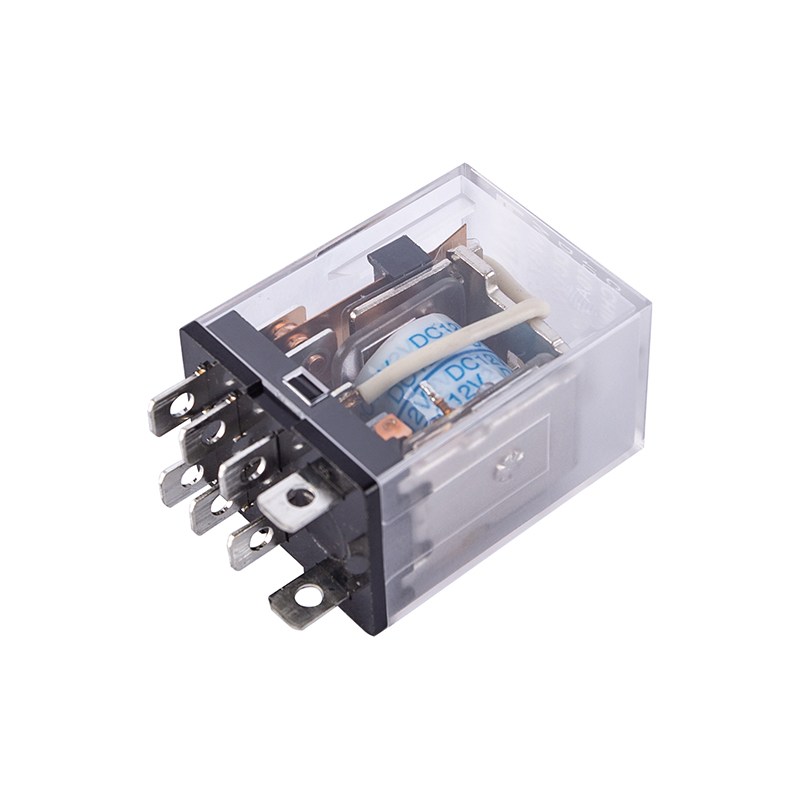

Tasavirran kytkeminen korkealla jännitteellä on olennaisesti erilainen tekninen ongelma kuin vaihtovirran kytkeminen. Vaihtovirtapiirissä virta ylittää luonnollisesti nollan noin sata kertaa sekunnissa, mikä antaa jokaiselle katkaisevalle laitteelle sisäänrakennetun hetken, jolloin avautuvien koskettimien välinen kaari voi sammua minimaalisella energialla. Tasavirtapiirissä ei ole tällaista risteyskohtaa. Kun virta kulkee induktiivisen kuorman, akkupankin tai latauskaapelin läpi, virta jatkaa työntämistä, kunnes jokin pakottaa sen aktiivisesti erilleen, ja tämä erotustapahtuma on suurin suunnittelun vaikeus. korkeajännite DC-rele todella elää.
Tällä erolla on valtava merkitys uudessa energiainfrastruktuurissa. Aurinkopaneelit, akkuenergian varastotelineet, sähköajoneuvojen latauspiiput ja HVDC-siirtoyhteydet kuljettavat kaikki jatkuvaa tasavirtaa jännitetasoilla, jotka olivat harvinaisia valtavirran sähkösuunnittelussa kymmenen vuotta sitten. A rele kotitalouksien vaihtovirtapiirille mitoitettu ei ole merkityksellistä näille sovelluksille, ja DC-kytkennän käsitteleminen yksinkertaisena vaihtovirtalaitteiston vähentämisharjoituksena on yksi yleisimmistä suunnitteluvirheistä varhaisen vaiheen järjestelmäsuunnittelussa.
1500V Tyypillinen DC-väylän katto sähkön aurinkokennoissa
800V Yhteinen arkkitehtuuri sähköajoneuvojen nopeille latausalustoille
±800kV Suuruusluokka kaukoliikenteen HVDC-siirrolle
Miten kosketuskatkos eroaa AC:n ja DC:n välillä
Kun mekaaninen rele avautuu kuormituksen alaisena, koskettimien fyysinen erotus ei pysäytä virrankulkua välittömästi. Rakoon muodostuu johtava kaari, jota ylläpitää piiriin varastoitunut energia ja induktiivisissa kuormissa romahtava magneettikenttä. Vaihtovirtapiirissä tämä kaari on itsestään rajoittava, koska virta on joka tapauksessa menossa kohti nollaa. Tasavirtapiirissä kaari on aktiivisesti sammutettava kosketingeometrian, magneettisten puhallusrakenteiden, kaasulla täytettyjen kammioiden tai solid-state-kytkinelementin avulla, joka poistaa mekaanisen raon yhtälöstä kokonaan.
Alla oleva kaavio havainnollistaa, miksi nollapisteen puuttuminen muuttaa keskeytysstrategiaa. AC-puolella energia haihtuu lyhyinä purskeina jokaisen risteyksen ympärillä. Tasavirtapuolella kaari on pakotettava sammuttamaan, minkä vuoksi korkeajännitteiset DC-laitteistot luottavat suurempiin kosketinväliin, vahvempiin puhallusmagneetteihin ja joskus tiiviisiin, vedyllä rikastettuihin kammioihin, jotta kaari irrotetaan nopeammin kuin se pystyy iskemään uudelleen.
Missä uudet energiajärjestelmät luottavat suuritehoiseen kytkentään
A uusi energiarele Se ei ole yksittäinen tuoteluokka, vaan suunnittelufilosofia, jota sovelletaan useisiin eri sovelluksiin, joista jokaisella on oma käyttöjaksonsa ja vikaprofiilinsa.
- Aurinkopaneelit ja yhdistinlaatikot, joissa releen on eristettävä jännitteinen tasavirtapiiri huollon tai vianpoiston aikana ilman jatkuvan valokaaren riskiä.
- Akkuenergian varastointijärjestelmät, joissa kytkinlaitteet hallitsevat lataus- ja purkausreittejä ja joiden on reagoitava nopeasti ylivirta- tai lämpötapahtumiin.
- Sähköajoneuvojen kontaktorit ja DC-pikalatauspinot, jotka pyörivät usein ja joiden on siedettävä sekä suurta käynnistysvirtaa että tärinää.
- Verkkoon sidottu invertteri katkaisee, mikä eristää DC- ja AC-puolen käyttöönoton, vikareaktion tai määräaikaishuollon aikana.
- HVDC-muunninasemat, joissa kytkinlaitteet toimivat siirtotason jännitteiden ja aseman apujärjestelmien rajalla.
Jokainen näistä yhteyksistä asettaa erilaisia vaatimuksia kosketinmateriaalille, kotelon tiivisteelle ja ohjauslogiikalle, mutta niillä on yksi yhteinen vaatimus: kytkinelementin on katkaistava tasavirta ennustettavasti, toistuvasti ja ilman, että se heikkenee nopeammin kuin muu järjestelmä ympärillä.
Avainparametrit, jotka määrittävät kytkentäkyvyn
Kytkinlaitteen valinta uutta energiatyötä varten edellyttää muutamien parametrien sovittamista piirin todelliseen käyttöjaksoon, ei vain järjestelmän tyyppikilven jännitettä.
| Parametri | Tyypillinen alue | Miksi sillä on merkitystä |
|---|---|---|
| Nimellisjänniteluokka | 450 V - 1500 V DC | Määrittää kosketusvälin ja eristysvälin, joka tarvitaan välähdyksen estämiseksi |
| Nimellinen kytkentävirta | 10A - 400A | Asettaa lämpö- ja mekaanisen rasituksen, jonka koskettimet näkevät jokaisessa käytössä |
| Yhteydenottomateriaali | Hopeaseos tai volframikomposiitti | Vaikuttaa hitsauksen ja eroosion kestävyyteen toistuvan kipinöinnin aikana |
| Mekaaninen käyttöikä | 100 000 - 1 000 000 sykliä | Ennustaa huoltovälit korkean syklin sovelluksissa, kuten sähköautojen latauksessa |
| Dielektrinen kestävyys | 2,2kV - 4kV eristys | Suojaa ohjauspiiriä suurjännitepuolen transienteilta |
| Ympäristön toiminta-alue | -40C - 85C | Vahvistaa soveltuvuuden ulko- tai koteloon asennettaviin asennuksiin |
Laite, joka on mitoitettu vain sen vakaan tilan virran mukaan, voi silti epäonnistua käytössä, jos sen keskeytysarvoa vikatilanteessa ei ole koskaan tarkistettu järjestelmän kyseisessä kohdassa käytettävissä olevaan todelliseen oikosulkuvirtaan.
Sähkömekaaninen vs. puolijohdekytkentä
Valinta sähkömekaanisen releen ja a 3-vaiheinen puolijohderele tai yksivaiheinen puolijohdelaite harvoin siitä, kumpi on yleisesti parempi. Kyse on siitä, mikä vikatila on hyväksyttävämpi tietyssä sovelluksessa.
| Aspekti | Sähkömekaaninen rele | Puolijohderele |
|---|---|---|
| Vaihtonopeus | Millisekuntia, rajoittaa mekaaninen liike | Mikrosekuntia, puolijohdevasteen rajoittama |
| Kontaktikulutus | Hajoaa syklien laskennan ja valokaaren vaikutuksesta | Ei mekaanista kulumista, mutta altis lämpörasitukselle |
| Galvaaninen eristys | Fyysinen ilmarako avattuna | Riippuu sisäisen eristyksen suunnittelusta |
| Lämpökäyttäytyminen | Lämpö keskittyy kosketuspisteisiin | Lämpö jakautuu puolijohdeliitokselle, vaatii jäähdytyksen |
| Kuultava ja visuaalinen tila | Selkeä mekaaninen napsahdus, näkyvä rako | Hiljainen toiminta, tila on tunnistettava elektronisesti |
| Tyypillinen istuvuus | Harvinainen suurvirtaerotus, turvakatkaisut | Korkeataajuinen pyöräily, tarkka ajoitus, herkät kuormat |
Käytännössä a DC–DC puolijohderele valitaan usein silloin, kun pyöräilytaajuus on korkea ja hiljainen, kulumattomuus on tärkeämpää kuin näkyvän mekaanisen raon varmistus. Sähkömekaaninen tehorele yleensä pysyy turvallisempana oletuksena, kun fyysinen katkaisu vaaditaan henkilöstön turvallisuuden vuoksi huollon aikana.
Tyypillisen kytkentärelepiirin lukeminen
Peruskytkentärelepiirin ymmärtäminen auttaa selventämään, miksi valokaaren vaimennuskomponentit sijoitetaan sinne, missä ne ovat. Alla oleva kaavio esittää yksinkertaistetun DC-kytkentäpolun, jossa koskettimen poikki on sijoitettu vaimennusverkko, joka absorboi keskeytyksen hetkellä vapautuvan energian.
Snubber ei estä kaaren muodostumista koskaan, mutta se antaa vapautuneen energian kulkea muualle kuin ilmaraon läpi, mikä lyhentää valokaaren kestoa ja vähentää kosketuseroosiota laitteen käyttöiän aikana.
Releen kytkentävirran luokitusten ymmärtäminen
Yksi virheellisesti luetuista teknisistä tiedoista on releen kytkentävirta, suurelta osin siksi, että yksi numero harvoin kertoo koko tarinan. Useimmissa laitteissa on vähintään kolme erillistä virtalukua, ja niiden sekoittaminen on yleinen syy ennenaikaiseen kenttävikaan.
- Jatkuva siirtovirta, jota koskettimet voivat käsitellä loputtomiin, kun ne ovat suljettuina, edellyttäen että riittävä jäähdytys.
- Tee virtaa, jännitys, jonka kosketinten on siedettävä sulkemishetkellä, mikä voi nousta reilusti yli vakaan tilan kapasitiivisissa tai moottorin käynnistyskuormissa.
- Katkosvirta, arvo, jonka koskettimet voivat turvallisesti katkaista ilman hitsausta kiinni tai kärsimättä liiallisia kaarivaurioita, mikä on lähes aina pienempi kuin jatkuva arvo DC-sovelluksissa.
Laite, joka on mitoitettu vain jatkuvaa virtaa vastaan, voi silti epäonnistua katastrofaalisesti, jos katkaisuvirran arvoa ei koskaan tarkisteta pahimman mahdollisen vikaskenaarion perusteella, jonka piiri voisi realistisesti esittää.
Käytännön valinnan tarkistuslista
Ennen kuin määrität kytkinlaitteen uuteen energiaprojektiin, se auttaa käsittelemään lyhyen, järjestetyn kysymyssarjan mieluummin kuin aloittamaan suosituimmasta tuoteperheestä.
- Vahvista todellinen tasavirtaväylän jännite, mukaan lukien pahimman mahdollisen avoimen piirin jännite kylmissä olosuhteissa aurinkopaneelien osalta.
- Määritä jatkuva virta, käynnistysvirta ja pahimman tapauksen vikavirta erikseen.
- Päätä, onko mekaaninen eristys sovelluksen sääntely- vai turvallisuusvaatimus.
- Arvioi odotettu syklien määrä käyttöiän aikana arvioidaksesi mekaanista soveltuvuutta puolijohdekäyttöön.
- Tarkista ympäristön lämpötila, korkeus ja kotelointiolosuhteet laitteen ympäristöluokitusten perusteella.
- Varmista, että eriste kestää ohjaus- ja tehopiirien välistä eristystä.
- Tarkista asennusaluetta ja sovellustyyppiä koskevat sertifiointivaatimukset.
Yleiset vikatilat ja miten mallit käsittelevät niitä
Kenttävikoja suuritehoisissa DC-kytkentälaitteistoissa on taipumus keskittyä pienen määrän toistuviin mekanismeihin, joista jokainen viittaa tiettyyn suunnitteluvasteeseen.
| Vikatila | Taustalla oleva syy | Tyypillinen lievennys |
|---|---|---|
| Kontaktihitsaus | Liiallinen syöttö- tai vikavirta sulkemisen yhteydessä | Suurempi kosketusvoima, parempi kosketinseoksen valinta |
| Jatkuva kipinöinti | Riittämätön kosketusväli tai puhalluskenttä tasajännitteelle | Magneettiset puhallusrakenteet, suljetut kaarikammiot |
| Lämpövähennys käytössä | Huono lämmönpoisto kosketusresistanssista | Parannettu kontaktipinnoitus, kotelon ilmanvaihtosuunnittelu |
| Häiritsevä kompastus | Inrush luettu väärin vikatilaksi | Koordinoitu ajoitus suojauslogiikan ja kytkentälaitteen välillä |
| Ennenaikainen mekaaninen kuluminen | Jaksojen lukumäärä ylittää nimellismekaanisen käyttöiän | Siirtyminen solid-state-kytkimeen suurtaajuuskäyttöä varten |
Usein kysytyt kysymykset
Kysymys 1: Miksi AC:lle tarkoitettua relettä ei voida yksinkertaisesti käyttää uudelleen tasavirtakytkemiseen?
Koska vaihtovirta ylittää nollan luonnollisesti monta kertaa sekunnissa, mikä antaa kaarelle sisäänrakennetun sammumispisteen. Tasavirralla ei ole tällaista risteystä, joten rele, jolla ei ole asianmukaista DC-nimellistä kosketinväliä, ulospuhallusrakennetta tai kaarikammiota, kärsii jatkuvasta kaaresta ja nopeasta kosketusvauriosta, jos sitä käytetään DC-piirissä samanlaisella jännitteellä.
Q2: Mitä eroa on vaihto- ja katkaisuvirran välillä?
Make virta on jännitys, jonka koskettimet kokevat sulkemishetkellä, mikä voi ylittää vakaan tilan. Katkovirta on arvo, jonka koskettimet voivat katkaista turvallisesti ilman hitsausta tai liiallisia kaarivaurioita, ja DC-sovelluksissa se on tyypillisesti rajoittavampi luku näistä kahdesta.
Q3: Milloin puolijohderele on järkevämpi kuin sähkömekaaninen?
Puolijohdekytkentä sopii paremmin sinne, missä pyöräilytaajuus on korkea, äänetön ja kulumaton toiminta on arvokasta ja tarkka ajoitus on tärkeä. Sähkömekaaniset laitteet ovat suositeltavia, jos näkyvä, fyysinen katkaisu vaaditaan henkilöstön turvallisuuden tai määräysten noudattamisen vuoksi.
Q4: Miten mekaaninen käyttöikä muuttuu todelliseksi huoltosuunnitteluksi?
Mekaaninen käyttöikä ilmaistaan yleensä syklien määränä tietyissä kuormitusolosuhteissa. Jakamalla tämä luku odotetulla kytkentätoimintojen määrällä päivässä tai kuukaudessa, saadaan karkea arvio siitä, milloin koskettimen vaihto tai koko yksikön vaihto tulisi ajoittaa.
Q5: Tarkoittaako korkeampi jännite aina isompaa kytkinlaitetta?
Yleensä kyllä, koska korkeammat tasajänniteluokat edellyttävät suurempia kosketusväliä, vahvempaa eristysvälystä ja monissa tapauksissa aktiivisia kaarensammutusrakenteita, jotka kaikki lisäävät kotelon fyysistä kokoa pienempään jännitteeseen verrattuna.
