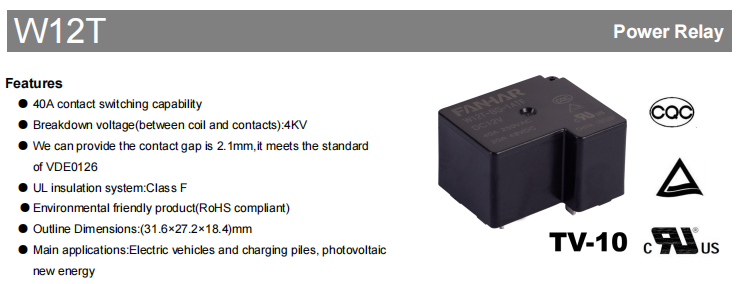

W12T 40A tehorele | PCB-rele sähköautojen lataus- ja aurinkosähköjärjestelmiin

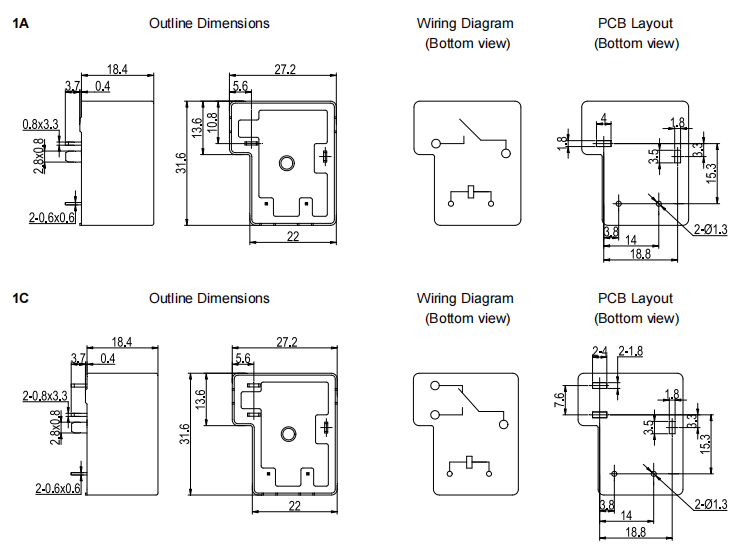

W12T on FANHAR Electronicsin lanseeraama 40 A tehorele, joka on suunniteltu suuritehoisiin tehonsäätösovelluksiin, kuten sähköajoneuvoihin, latauspaaluihin ja aurinkosähköihin (PV) uusiutuvaan energiaan. Releessä on 40 A koskettimien kytkentäominaisuus, käämin ja koskettimien välinen maksimidielektrinen kestojännite 4000 VAC ja valinnainen ≥2,1 mm:n kosketinväli. Se varmistaa korkean kuormituksen kytkentätehon, mutta täyttää myös uusien energialaitteiden sähköeristys- ja turvallisuusvaatimukset. Kompaktin PCB-kiinnitysrakenteen ansiosta W12T:n mitat ovat vain 31,6 × 27,2 × 18,4 mm, ja se on saatavana laajalla valikoimalla kelajännitevaihtoehtoja erilaisiin laitesuunnittelutarpeisiin. Sitä käytetään laajasti uusissa energian tehonsäätöjärjestelmissä.

1. Tuotteen ominaisuudet

40 A suurvirran kytkentäominaisuus
W12T:n nimellisohjauskuorma on 40A 250VAC. Vakiotyyppi tukee 20A 30VDC DC-kuormia, kun taas BG-tyyppi tukee 20A 48VDC DC-kuormia. Suurin kytkentäkapasiteetti on 10000VA, mikä täyttää suuritehoisten laitteiden tehonsäätövaatimukset.

Korkea eristysteho parantaa järjestelmän turvallisuutta
Uusien energialaitteiden eristysvaatimuksiin vastaamiseksi W12T tarjoaa erinomaisen sähköeristyksen:

Suurin dielektrinen kestojännite kelan ja koskettimien välillä: 4000 VAC

Koskettimien välinen dielektrinen kestojännite (BG-tyyppi): 2500 VAC

Alkuperäinen eristysvastus: 1000 MΩ (500 VDC)

Ylivoimainen eristyskyky parantaa käyttöturvallisuutta ja luotettavuutta.

Valinnainen kosketinväli ≥ 2,1 mm
Tyyppi W12T BG tarjoaa ≥2,1 mm:n kosketusvälin, mikä on eurooppalaisen VDE0126 aurinkosähköstandardin mukainen. Tämä vastaa suurempien kosketineristysetäisyyksien kysyntään tietyissä aurinkosähköjärjestelmissä.

Laadukas kontaktimateriaali
W12T sarja käyttää AgSnO₂:ta (hopea-tinaoksidi) kontaktimateriaalina. AgSnO₂:lla on erinomainen valokaarieroosionkestävyys, alhainen ja vakaa kosketusvastus, hyvä lämmönjohtavuus ja erinomainen hitsauksenestokyky. Se vähentää tehokkaasti kipinöintiä ja pidentää releen käyttöikää.

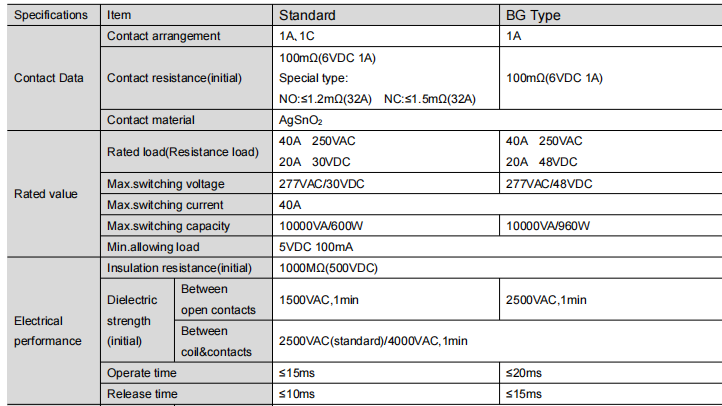

2. Suorituskykyparametrit

Laaja valikoima kelajännitevaihtoehtoja
W12T:tä on saatavana useilla kelajännitteillä, mukaan lukien:
[Katso kelan tekninen taulukko alkuperäisessä tietolomakkeessa]

Vakiotyyppisen käämin nimellisteho: 900mW

BG-tyypin kelan nimellisteho: 1400mW

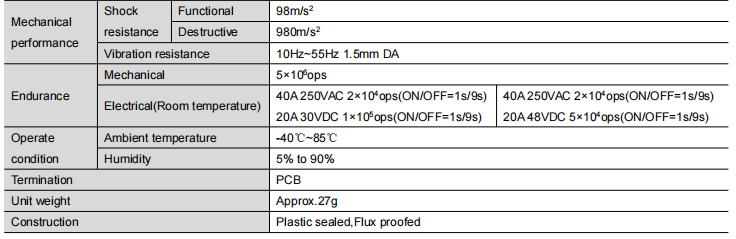

Vakaa ja luotettava mekaaninen ja sähköinen suorituskyky
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:

Mekaaninen käyttöikä: 5 miljoonaa toimintoa

Sähköinen käyttöikä:

40A 250VAC: 20 000 toimintoa

20A 30VDC (vakiotyyppi): 100 000 toimintoa

20A 48VDC (BG-tyyppi): 50 000 toimintoa

Toiminta-aika (vakiotyyppi): ≤15ms

Vapautusaika (vakiotyyppi): ≤10ms

Käyttölämpötila-alue: -40 °C - 85 °C , soveltuu erilaisiin teollisuuden ja uusien energialaitteiden sovelluksiin.

Useita turvallisuushyväksyntöjä

W12T has obtained several domestic and international product certifications, including: UL / cUL, TÜV, CQC

Nämä sertifioinnit kattavat 40A AC- ja 20A DC -kuormasovellukset, jotka tukevat tuotteiden käyttöä eri markkinoilla.

3. Tyypilliset käyttöalueet

Tuoteselosteen mukaan W12T:tä käytetään ensisijaisesti:

Sähköajoneuvot (EV)

Uusia energiaajoneuvojen latauspaaluja

Aurinkosähköiset (PV) uusiutuvan energian laitteet

Sen suurivirtainen kytkentäkyky ja eristyskyky täyttävät edellä mainittujen sovellusten tehonsäätövaatimukset.

4. Miksi valita W12T-virtarele?

Uudelle energiasektorille suunniteltu 40 A tehorele W12T yhdistää korkean kuormituksen, eristyskyvyn ja luotettavuuden. Keskeisiä etuja ovat:

40A AC-kuorman kytkentäominaisuus

Jopa 4000 VAC:n dielektrinen kestojännite kelan ja koskettimien välillä

Valinnainen kosketinväli ≥ 2,1 mm, VDE0126 PV-standardin mukainen

Laaja valikoima kelajännitteitä 5V - 110VDC

UL-luokan F eristysjärjestelmä

Käyttölämpötila-alue -40°C - 85°C

Sertifioitu UL, TÜV, CQC jne.

Soveltuu sähköajoneuvoihin, latauspaaluihin, aurinkosähköihin ja muihin uusiin energiasovelluksiin

5. Yhteenveto

W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
