W15-2 tehorele

W15-2-sarja on erittäin suorituskykyinen tehorele tarkoitettu käytettäväksi keskisuuren tai suuren kuormituksen ohjaussovelluksissa. Sen ytimessä on kaksisarjainen, 12A riippumaton kytkentäominaisuus, jonka avulla kahta piiriä voidaan ohjata luotettavasti joko samanaikaisesti tai erikseen. Tämä tarjoaa joustavan ratkaisun kodinkoneisiin, teollisuuden ohjausjärjestelmiin, automaatiolaitteisiin ja sähköjärjestelmiin. Erotuskestävyyden jopa 5kV jännitteen, laajennetun -40°C - 105°C käyttölämpötila-alueen ja RoHS-yhteensopivan ekologisen suunnittelun ansiosta se tarjoaa korkean luotettavuuden ja pitkän käyttöiän erilaisissa ja vaativissa käyttöympäristöissä.

Ydinedut

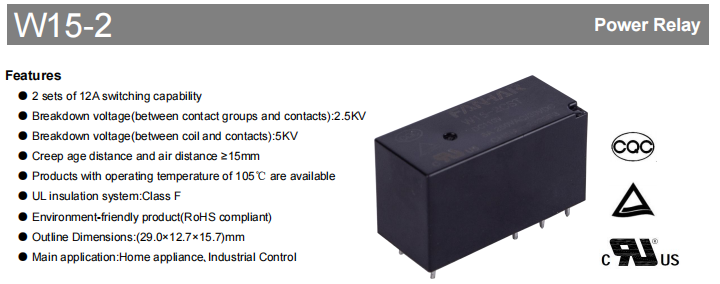

W15-2-sarjassa yhdistyvät erinomainen suorituskyky ja kestävyys pienissä mitoissaan 29,0 × 12,7 × 15,7 mm.

Itsenäinen kaksikanavainen ohjaus: W15-2-sarjassa yhdistyvät erinomainen suorituskyky ja kestävyys sen pienissä mitoissa, 29,0 × 12,7 × 15,7 mm.

Vankka sähköeristys: 5KV:n kestojännite kelan ja koskettimien välillä vaimentaa tehokkaasti häiriöitä ja suojaa matalajännitteisen ohjauspuolen.

Ylivertainen kestävyys ympäristön kannalta: Tarjotaan 105 ℃ korkean lämpötilan versiossa pölyä ja likaa kestävillä tiivistysvaihtoehdoilla, ja se kestää teollisuuden pölyä, kosteutta ja syövyttäviä kaasuja (esim. H₂S, SO₂).

Maailmanlaajuinen ympäristövaatimustenmukaisuus: Se on täysin yhteensopiva RoHS:n kanssa ja täyttää vihreän tuotannon standardit ja kansainväliset markkinoille pääsyä koskevat määräykset.

Yksityiskohtaiset tekniset tiedot

Yhteysjärjestelmä: Joustava ja luotettava

Kokoonpanovaihtoehdot: Lomakkeita on kolmenlaisia: 2A (normaalisti auki), 2B (normaalisti suljettu) ja 2C (vaihto). Niitä voidaan käyttää erilaisiin ohjausvaatimuksiin.

Materiaalitiede:

AgNi-kontaktit: Monipuolinen valinta, joka tarjoaa johtavuuden ja kosketusvakauden.

AgSnO₂-koskettimet: Ihanteellinen induktiivisille kuormille, kuten moottoreille ja relekäämeille, tämä tuote on suunniteltu haastaviin kuormiin, ja siinä on kaari- ja kulutuskestävyys.

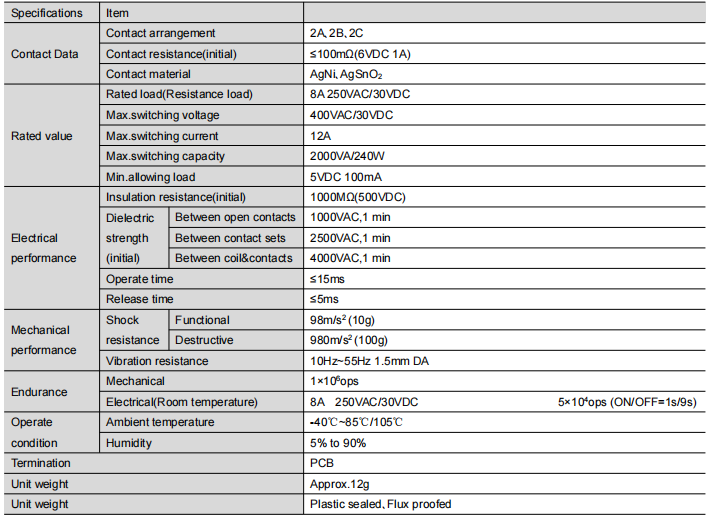

Sähköinen suorituskyky: Kuorman maksimiarvo on 8A jännitteellä 250VAC/30VDC, suurin kytkentäkapasiteetti on 12A/400VAC ja alkukosketinresistanssi on ≤100mΩ. Tämä varmistaa korkean hyötysuhteen.

Eristys ja turvaeste

Eristysresistanssi ≥1000MΩ (500VDC).

Kattava dielektrinen lujuus: 1000 VAC avointen koskettimien välillä, 2500 VAC kosketinsarjojen välillä ja 4000 VAC käämin ja koskettimien välillä, kaikki yhden minuutin ajan.

Ryömintäetäisyys ja välys ≥15 mm, mikä tarjoaa erittäin luotettavan turvaeristyksen.

Mekaaninen ja dynaaminen suorituskyky

Nopea vastaus: Reaaliaikainen ohjaus on taattu vain, jos toiminnan ajoitus on enintään 15 ms ja vapautusaika on enintään 5 ms.

Pitkä käyttöikä: Mekaaninen pitkäikäisyys saavuttaa jopa 1 000 000 käyttökertaa; sähköinen kestävyys pysyy pitkään nimelliskuormituksessa.

Kestävä rakenne: Se kestää tärinää (10–55 Hz, amplitudi 1,5 mm) ja jopa 100 g:n tuhoisia iskuja, joten se sopii ankariin olosuhteisiin.

Kelojen ja taajuusmuuttajien yhteensopivuus

Sisältää 12 yleistä jännitettä 3 VDC:stä 110 VDC:iin, mikä helpottaa saumatonta integrointia yleisten PLC:iden ja ohjaimien kanssa.

Tyypillisiä esimerkkejä: 12VDC-versio (käyttöjännite ≤9,0VDC, kelan resistanssi 360Ω); 24VDC-versio (käyttöjännite ≤18,0VDC, kelan vastus 1440Ω), molemmilla pieni virrankulutus, noin 400mW.

Ympäristön mukauttavuuden määritys

Lämpötila: Vakioversio: -40 ℃ - 85 ℃; Korkean lämpötilan versio: jopa 105 ℃.

Kosteus: 5-90 % RH.

Tiivistysvaihtoehdot:

Flux Proofed Type: Tämä tuote sopii puhtaisiin sisätiloihin, kuten kulutuselektroniikassa ja viestintälaitteissa oleviin ympäristöihin.

Muovisuljettu tyyppi: Tämä on pakollinen teollisuus- ja ulkotiloissa, joissa on syövyttävää kaasua tai pölyä.

Maailmanlaajuiset sertifikaatit, vakuutus

W15-2-sarjalla on tärkeimmät kansainväliset sertifikaatit, jotka ovat passisi maailmanlaajuiseen tuotteiden jakeluun.

UL/C-UL-sertifiointi (E475405): Tunnistaa 8A 250VAC/30VDC kuormituksen, tukee moottorin ja valaistuksen kuormia.

TUV-sertifiointi (R 50332875): Kattaa kaikki kosketinkokoonpanot, sertifioi 12A kuorman ja 105 ℃ korkean lämpötilan käytön.

Kiinan CQC-sertifiointi (CQC15002137649): Täyttää Kiinan pakollisen tuotesertifioinnin vaatimukset.

Eristysjärjestelmä: UL-luokan F (155 ℃) eristysmateriaalit takaavat tasaisen suorituskyvyn pitkissä korkeissa lämpötiloissa.

Tyypilliset sovellukset ja valintaopas

Laajat sovellusalueet:

Kodinkoneet: Ilmastointikompressorit, pesukonemoottorit, suuritehoisten keittiölaitteiden ohjaus.

Teollisuusohjaus: PLC-lähtömoduulit, moottorin käynnistys/pysäytys, lämmittimen kytkentä.

Automaatiolaitteet: Robottivarret, kuljettimet, kokoonpanolinjan ohjaus.

Energianhallinta: UPS-siirtokytkentä, PV-invertterin ohjaus, EV-latauspinopiirin ohjaus.

Tarkka valintaopas:

Mallimuoto: W15-2AST-XXX

Koodin erittely:

Koskettimet: 2A (NO), 2B (NC), 2C (CO)

Tiivistys: nolla (fluksitiivis), S (muovitiivistetty)

Kosketinmateriaali: Nolla (AgNi), T (AgSnO₂)

Erikoiskoodi: esim. G (kullatut kontaktit mikrosignaaleille)

Kelan jännite: 3-110 VDC valinnainen

Valintaohje: Valitse tiivistystyyppi tiukasti ympäristöön sopeutuvuuden kuvauksen ja käyttötapasi perusteella.

Asennus ja käyttö Avainkohdat

Asennus: PCB plug-in -asennus. Yksityiskohtaiset kytkentä- ja asettelukaaviot (alanäkymä) toimitetaan. Suositeltu piirilevyasettelutoleranssi: ±0,1 mm.

Juotos: Suljetun kotelon lämpövaurioiden välttämiseksi suositellaan lämpötilasäädeltyjä juotosmenetelmiä.

Käyttöhuomautuksia:

Vältä mekaanista iskua tai pudottamista.

Ei suositella erittäin alhaiselle kuormitukselle alle 5VDC 100mA.

Huolto: Odotettu käyttöikä saavutetaan käytettäessä tietyissä olosuhteissa. Kosketustilan ja käyttöajan säännöllinen arviointi auttaa ylläpitämään optimaalista suorituskykyä.

Johtopäätös

W15-2-sarjan rele, joka sisältää kaksinkertaisen 12 A:n kytkentäkapasiteetin, eristyskyvyn, laajan lämpötila-alueen ja useat kansainväliset sertifikaatit, on luotettava komponentti sähköeristykseen ja ohjaukseen kotitalous- ja teollisuussovelluksissa. Se tarjoaa luotettavaa suorituskykyä pitkällä aikavälillä vakiosovelluksissa ja ankarissa ympäristöissä, joihin liittyy korkeita lämpötiloja tai saasteita.

Jos tarvitset lisätietoja, näytteitä tai apua tilauksissa, ota yhteyttä.
