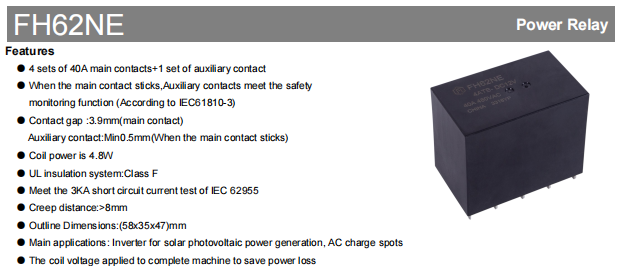

FH62NE Uusi energiarele｜40A 4-napainen pääkosketin + turvavalvontaapukosketin, suunniteltu PV-inverttereille ja sähköajoneuvojen latausasemille

Koska aurinkosähköjärjestelmät, sähköautojen latausasemat ja teollisuuden ohjauslaitteet asettavat yhä korkeampia vaatimuksia sähköturvallisuudelle ja energiatehokkuudelle, releet Sen on toimitettava luotettavan kytkentäsuorituskyvyn lisäksi myös turvallisuuden valvonta, pienitehoinen toiminta ja pitkäaikainen vakaus. FH62NE-sarja uusi energiarele Fanhar Electronics yhdistää suuren kuormituskapasiteetin, älykkään turvallisuusvalvonnan, energiaa säästävän toiminnan ja pitkän käyttöiän suunnittelun yhdeksi ratkaisuksi tarjoten erittäin luotettavan tehonkytkentäratkaisun sovelluksiin, joissa on tiukat vaatimukset sähkön suorituskyvylle, järjestelmän turvallisuudelle ja ympäristön mukautumiselle.

4 sarjaa 40A pääkoskettimet 1 apukosketin – suurvirran siirto ja turvavalvonta yhdessä

The FH62NE Sisältää 4 sarjaa 40A pääkoskettimia ja 1 apukosketin:

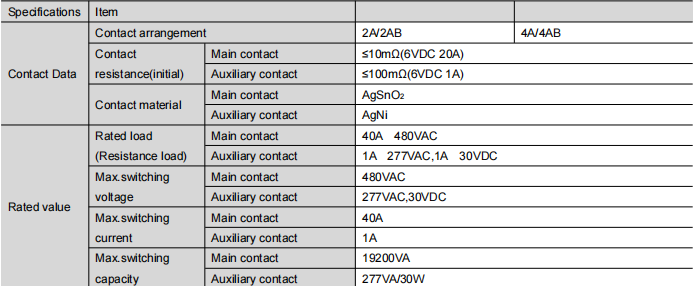

Tärkeimmät yhteystiedot : 4 A-muodon (4A/4AB) normaalisti avoimet koskettimet, joissa käytetään AgSnO₂-materiaalia (hopeatinaoksidi), mitoitettu 40 A @ 480 VAC (resistiivinen), maksimikytkentäkapasiteetti 19 200 VA, kosketinvastus ≤10 mΩ.

Apukosketin : 1 B-muodon normaalisti suljettu kosketin, jossa käytetään AgNi-materiaalia (hopeanikkeli), mitoitettu 1A @ 277VAC / 30VDC.

Ydinturvatoiminto : Vian aiheuttaman pääkoskettimen hitsauksen yhteydessä apukosketin voi silti avautua luotettavasti ≥0,5 mm:n välyksellä lähettäen vikasignaalin ohjausjärjestelmään pääpiirin reaaliaikaista turvallisuuden valvontaa varten. Tämä on IEC 61810-3 -turvallisuusstandardin mukainen. Pääkosketinväli on 3,9 mm, mikä varmistaa korkeajännitteisen eristyksen turvallisuuden.

Luokan F korkea eristysrakenne täyttää uusien energiasovellusten suurjännitevaatimukset

Uudet energialaitteet toimivat korkealla jännitteellä pitkiä aikoja ja vaativat erinomaista eristyskykyä. FH62NE käyttää luokan F eristysjärjestelmää (155 °C), jonka ryömintäetäisyys on > 8 mm, mikä estää tehokkaasti korkeajännitteisen rikkoutumisen ja vuodot.

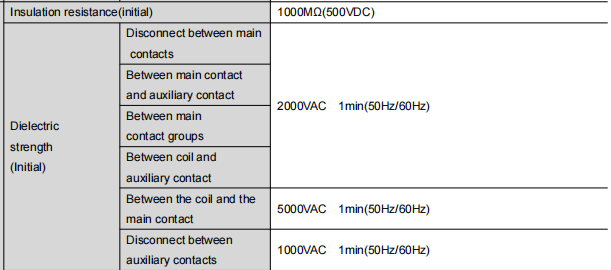

Dielektrinen lujuuskyky:

Ylijännite: Rele kestää 10 kV (1,2/50 µs) jännitteen kelan ja koskettimien välillä. Alkuperäinen eristysvastus on 1000 MΩ 500 VDC:ssä.

Vähätehoinen suunnittelu

FH62NE käyttää pienitehoista käämiä, jonka nimelliskäyttöteho on vain 4,8 W. Kytkentätoiminnon jälkeen tilaa voidaan ylläpitää käyttämällä niinkin alhaista ylläpitojännitettä, joka on niinkin alhainen kuin 40–100 % nimellisjännitteestä (25 °C:ssa) tai 50–60 % (85 °C:ssa), mikä vähentää merkittävästi pitkäaikaista energiankulutusta ja lämmön kertymistä.

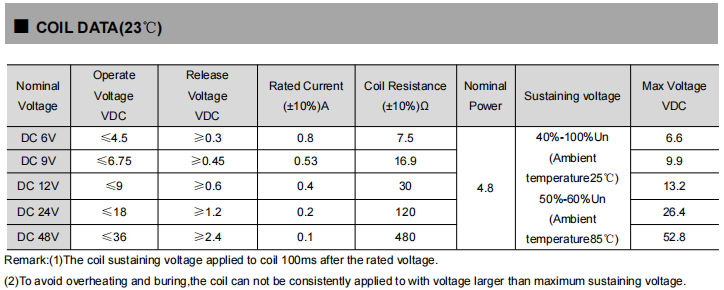

Kelan tekniset tiedot (23 °C:ssa):

Käyttöaika: ≤40 ms; Vapautusaika: ≤20 ms.

Laaja lämpötila-alue ja korkea luotettavuus vaativiin teollisuusympäristöihin

FH62NE:ssä on täysin tiivis, pöly- ja roisketiivis rakenne, joka toimii luotettavasti lämpötila-alueella –40 °C – 85 °C ja kosteusalueella 5–85 % suhteellisessa kosteudessa, mikä tekee siitä sopivan erilaisiin ilmastoihin ja ankariin teollisuusympäristöihin.

Kestävyysarvosanat:

• Mekaaninen käyttöikä: 1 000 000 toimenpidettä
• Sähköinen käyttöikä: 30 000 käyttökertaa (40A/480VAC resistiivinen, ON/OFF = 1s/9s)

Tärinä- ja iskunkesto:

• Toiminnallinen tärinä: 10 Hz – 55 Hz, amplitudi 1,5 mm
• Toiminnallinen isku: 98 m/s² (10g)
• Tuhoava isku: 980 m/s² (100 g)

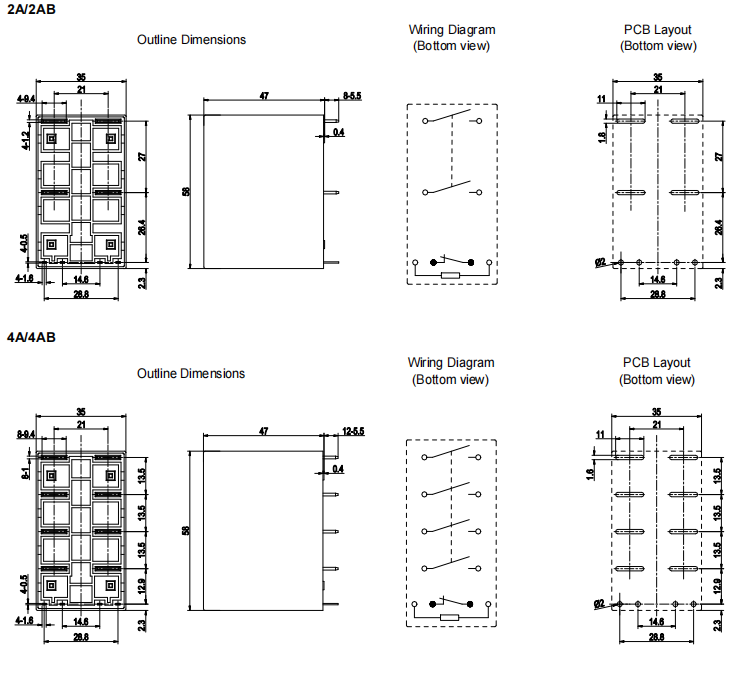

Kompakti koko helpottaa järjestelmän integrointia

FH62NE on kooltaan 58 mm × 35 mm × 47 mm (P × L × K) ja painaa noin 200 g, joten se on helppo integroida ahtaisiin koteloihin.

Asennus- ja juotossuositukset:

Asennus: PCB-kiinnitystä suositellaan

Juotoslämpötila: 260°C ± 5°C

Juotosaika: 3-5 sekuntia

Asennusmittojen toleranssi (ellei toisin mainita): ±0,1 mm

Keskeiset sovellusskenaariot

FH62NE:tä käytetään laajasti:

Aurinkosähköiset invertterit : Kuorman kytkemiseen ja eristämiseen DC-tulo- tai AC-lähtöpuolella. Sen korkean jännitteenkestävyys, suuri virtakapasiteetti ja ylijännitesuoja käsittelevät tehokkaasti jännitevaihteluita ja kytkentätransientteja, jotka ovat yleisiä aurinkosähköjärjestelmissä.

AC EV-latausasemat : Latauksen ohjauspiirien ydinkytkentäkomponenttina pääkoskettimet kuljettavat latausvirtaa turvallisesti, kun taas apukosketin tarjoaa ylimääräisen suojakerroksen.

Turvallisuuskriittiset järjestelmät, jotka vaativat tilapalautetta : Apukosketin toimittaa diagnostiikkatietoja pääkontaktin tilasta, mikä täyttää tiukat turvallisuusvaatimukset täyttävien sovellusten tarpeet.
