Globaali energiamuutos etenee ennennäkemättömällä vauhdilla. Kansainvälisen energiajärjestön IEA:n mukaan uusiutuvaa energiaa energialähteiden odotetaan tuottavan lähes 40 prosenttia maailman sähköntuotannosta vuoteen 2030 mennessä, kun taas sähköajoneuvojen määrän liikenteessä ennustetaan ylittävän 200 miljoonaa. Tämä suuntaus asettaa erittäin korkeat vaatimukset sähköverkkojen joustavuudelle, luotettavuudelle ja vuorovaikutteisuudelle. Älykäs verkko on noussut esiin vastauksena - integroimalla kehittyneen tunnistus-, viestintä-, ohjaus- ja pilvitekniikan perinteisiin sähköverkkoihin, antaen verkkoon "itsehavainnon, itsepäätöksen ja itsensä palauttamisen" ominaisuudet.
Älyverkon laajassa arkkitehtuurissa releet kooltaan pieni, mutta se toimii sekä "ensimmäisenä puolustuslinjana" että "suorituksen päätteenä" järjestelmän turvalliselle, vakaalle ja tehokkaalle toiminnalle. Heillä on useita tehtäviä, jotka vaihtelevat vikojen eristämisestä ja kuorman vaihtamisesta laitteiden suojaamiseen ja energian jakeluun. Tämä artikkeli alkaa perusperiaatteista, tarkastellaan järjestelmällisesti releiden ydinsovellusskenaarioita älykkäät verkot , analysoi niiden konkreettisia parannuksia verkon suorituskykyyn ja katsoo tulevaisuuden teknologian kehityspolkuja. Lopuksi on luettelo usein kysytyistä kysymyksistä (FQA) nopeaa käyttöä varten.
Releen perusteet: Sähkömagneetista älykkääseen päätteeseen
Toimintaperiaate ja luokitus
Rele on automaattinen sähkökytkin. Sen perustoimintaperiaate on: kun syöttösuure (kuten jännite, virta, lämpötila, aika jne.) saavuttaa asetetun kynnyksen, sähkömagneetti tai elektroniikkapiiri saa koskettimet toimimaan ja ohjaa näin suuren tehopiirin päälle/pois. Teknisten reittien mukaan releet voidaan luokitella seuraavasti:
| Kirjoita | Ominaisuudet | Tyypilliset sovellukset |
|---|---|---|
| Sähkömagneettinen rele | Yksinkertainen rakenne, alhaiset kustannukset, mutta mekaanista kosketuskulumista on olemassa | Perinteiset sähköasemat, matalat jännitteen jakelu |
| Puolijohderele (SSR) | Ei liikkuvia osia, mikrosekunnin vaste, pitkä käyttöikä | Korkea taajuuskytkentä, tarkkuusohjaus, uusiutuvan energian invertterit |
| Lämpörele | Käyttää bimetallinauhan lämpövaikutusta, luotettavaa ylikuormitussuojaa | Moottorin ylikuormitussuoja |
| Digitaalinen / älykäs rele | Integroitu mikroprosessori, tiedonsiirtoliitäntä, ohjelmoitava logiikka | Älykkäät sähköasemat, hajautettu energiaresurssi (DER) verkkoliitäntä |
Perinteiset roolit sähköjärjestelmissä
Ohjaustoiminto : Käyttää pienivirtasignaaleja suurivirtaisten kuormien ohjaamiseen, mikä mahdollistaa etäkäynnistyksen/pysäytystoiminnon.
Suojaustoiminto : Havaitsee ylivirran, ylijännitteen, alijännitteen, oikosulut ja muut poikkeamat ja irrottaa vialliset piirit nopeasti.
Signaalin siirto : Muuntaa laitteiden tilan (kiinni/auki, hälytys) kuivakosketussignaaleiksi valvontajärjestelmiä varten.
Viisi älykkäiden verkkojen releiden ydinsovellusta
Älykkäät sähköasemat ja päälaitteiden ohjaus
Älykkäät sähköverkot on rakennettu digitaalisille sähköasemille, joissa käytetään laajalti elektronisia instrumenttimuuntajia ja älykkäitä ensiölaitteita (esim. älykkäät katkaisijat, katkaisijat). Releet toimivat ohjaustoimilaitteina ja vastaanottavat GOOSE:n (Generic Object Oriented Substation Event) komennot yhdistäviltä yksiköiltä tai suoja- ja ohjauslaitteilta, jotka suorittavat kytkentätoiminnot millisekunnissa.
Tapaus kohta : Kiinan 220 kV:n älykkään sähköaseman remontin jälkeen perinteisten sähkömagneettisten releiden korvaaminen älykkäillä releryhmillä lyhensi keskimääräistä toiminta-aikaa 80 ms:sta 15 ms:iin, mikä paransi järjestelmän vianpoistonopeutta noin 80 %.
Verkkovika itse Paraneminen ja nopea uudelleenkonfigurointi

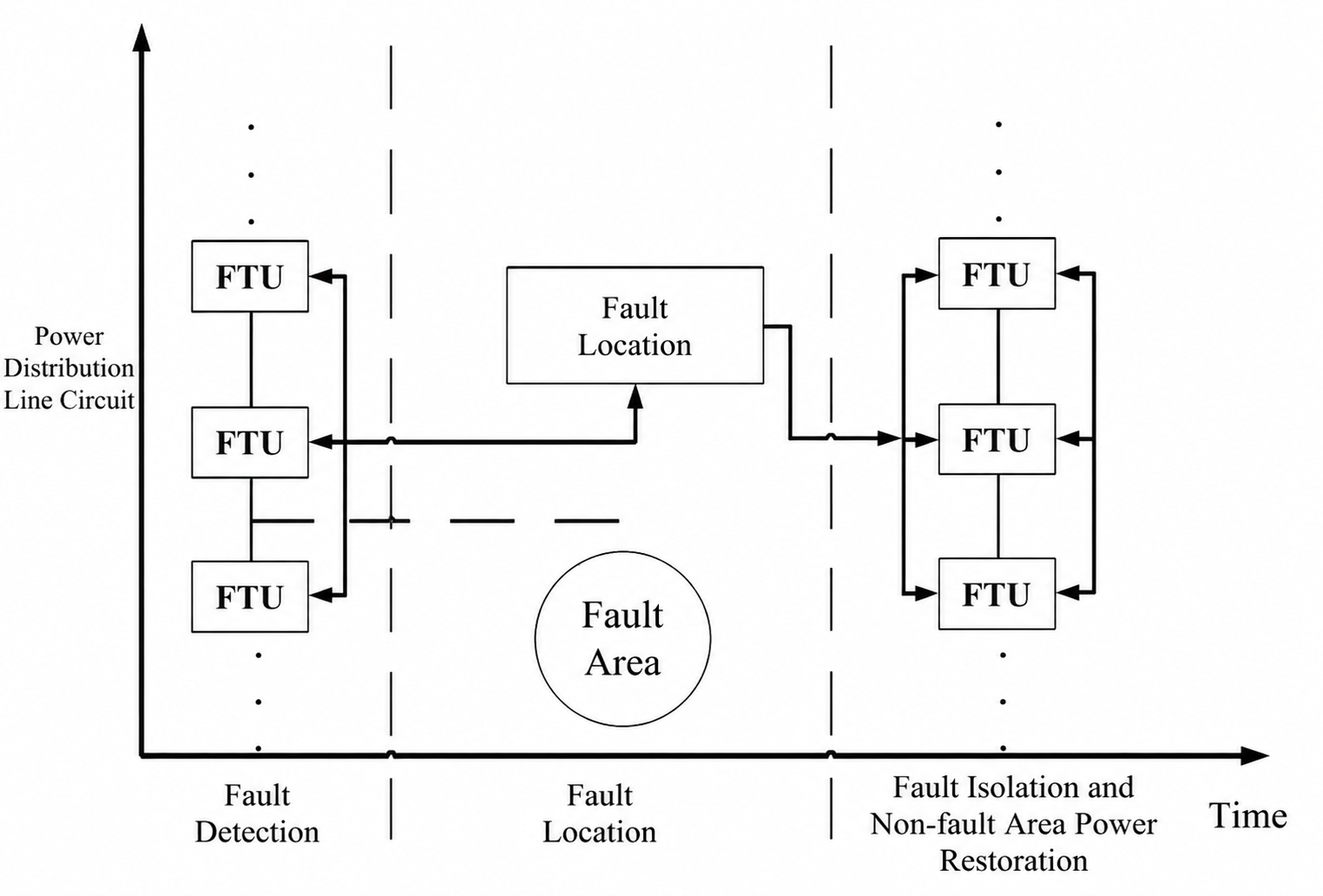

Älykkäiden verkkojen "itsekorjautumiskyky" perustuu suljetun silmukan prosessiin: vian havaitseminen → sijainti → eristäminen → palauttaminen. Releillä on tässä prosessissa kaksinkertainen rooli:
Vian eristäminen: Kun linjassa tapahtuu oikosulku, releet toimivat välittömästi erottaakseen viallisen osan pääverkosta.
Automaattinen uudelleenkonfigurointi: Syöttöautomaation (FA) logiikan avulla releet koordinoivat vierekkäisiä kytkimiä siirtääkseen vialliset osat varavirtalähteisiin, pakkaamalla palautusajan tunneista minuutteihin tai jopa sekunteihin.
Tarkka kuormanhallinta ja kysyntävaste
Tiukan tehon tarjonnan ja kysynnän tasapainon aikana älykkäät verkot käyttävät kysyntävastemekanismeja (DR) asiakaspuolen kuormituksen säätelemiseen. Releet eivät ole enää vain "kovia kytkimiä"; ne toimivat yhdessä kuormien yhdistämisalustojen kanssa:
Käyttöajan hintavaste: Hintasignaalien perusteella releet katkaisevat automaattisesti tai säätävät ei kriittiset kuormat (esim. ilmastointilaitteet, sähköautojen laturit).
Hätäkuorman purkaminen: Kun taajuus laskee, releet katkaisevat keskeytettävät kuormat peräkkäin prioriteetin mukaan, mikä estää laajamittaiset sähkökatkot.
Yhdysvaltain energiaministeriön tilastojen mukaan kaupalliset rakennukset, joissa käytetään älykkäitä releitä kysyntään reagoimiseen, voivat vähentää kesän huippukuormia 15–25 %, mikä vaikuttaa mahdollisimman vähän matkustajien mukavuuteen.
Hajautetun energian ystävällinen verkkoyhteys (DER)
Aurinkosähkön (PV), tuulivoiman, energian varastoinnin ja sähköajoneuvojen laaja integrointi muuttaa jakeluverkot "yksisuuntaisista säteittäisistä" "kaksisuuntaisiin interaktiivisiin" järjestelmiin. Releiden keskeisiä tehtäviä DER-liitäntäpisteissä ovat:
Aktiivinen saariston tunnistus : Kun verkkojännite katoaa, releet katkaisevat nopeasti hajautetut generaattorit estääkseen huoltohenkilöstön vaarantavan toiminnan.
Tehon tasoitussäätö : Sääolosuhteista riippuen releet kytkevät dynaamisesti energian varastointilaitteita tai säätävät invertterin lähtöjä tasaamaan tehonvaihteluita.
Monen lähteen koordinointi : Mikroverkoissa releet toimivat "yhdyskäytäväkytkiminä" eri energialähteiden lähettämiseen taloudellisten tai ympäristöprioriteettien mukaan
Laitteiden koko elinkaaren kattava terveydenhuolto

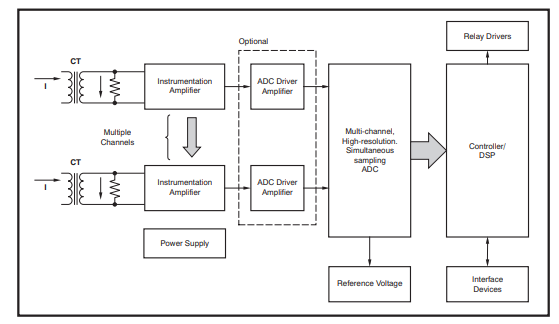

Nykyaikaiset älykkäät releet sisältävät sisäänrakennetut lämpötila-, jännite- ja virta-anturit ja tukevat IEC 61850 -tiedonsiirtoprotokollaa. Ne voivat ladata tilatietoja, kuten toimintojen lukumäärän, kontaktien kulumisen ja käyttöajan. Ylläpitoalustat yhdistettynä koneoppimismalleihin ennustavat releiden jäljellä olevan käyttöiän, mikä mahdollistaa olosuhteisiin perustuvan ylläpidon ajoitetun huollon sijaan, mikä vähentää O&M-kustannuksia noin 30–40 %.
Älykkäiden verkkojen releiden kolmiulotteinen arvon parantaminen
| Mitat | Osallistuminen | Kvantitatiiviset todisteet |
|---|---|---|
| Energiatehokkuus | Vähentää linjahäviöitä ja muuntajan tyhjäkäyntihäviöitä; ajaa huippuja ja täyttää laaksot kysyntäpuolen hallinnan avulla | Tutkimukset osoittavat, että koordinoitu jakelu älykkäiden releiden kautta voi vähentää jakeluverkon kokonaishäviöitä 6–8 %. |
| Toimitusvarmuus | Millisekunnin tason vianpoisto estää laitteiden palamisen ja palon leviämisen; tukee laitteistosalattuja laukaisukäskyjä kyberhyökkäyksiä vastaan | Yhteensopiva GB/T 14598- ja IEEE C37.90 -sarjan anti häiriöstandardit |
| Turvallisuus ja joustavuus | Millisekunnin tason vianpoisto estää laitteiden palamisen ja palon leviämisen; tukee laitteistosalattuja laukaisukäskyjä kyberhyökkäyksiä vastaan | Yhteensopiva GB/T 14598- ja IEEE C37.90 -sarjan anti häiriöstandardit |
Tulevaisuuden kehitystrendit: toimilaitteesta "reunapäätössolmuksi"
Älykkyys ja tekoälyintegraatio
Seuraavan sukupolven releet integroivat reuna-AI-siruja, jotka mahdollistavat paikallisen aaltomuodon ominaisuuksien tunnistamisen erottamaan "salman aiheuttamat ohimenevät viat" ja "pysyvät oikosulut" ja valitsevat itsenäisesti uudelleensulkustrategiat, jotta vältetään sokean uudelleensulkemisen aiheuttamat toissijaiset vaikutukset järjestelmään. Itseoppivien älyreleiden odotetaan saapuvan pilottiprojekteihin vuoden 2028 tienoilla.
Ohjelmistomääritelty ja virtualisointi
Ohjelmistopohjaisen tehojärjestelmäkonseptin nousun myötä releen suojauslogiikkaa ei enää koodata kiinteiksi laitteistoparametreiksi, vaan sitä ladataan pyynnöstä pilvipohjaisten sovellusten kautta. Sama laitteisto voi esimerkiksi käyttää "PV anti-reverse-power" -strategiaa päivällä ja vaihtaa "energian varastointilatauksen/purkauksen hallinta" -strategiaan yöllä, jolloin saavutetaan "yksi laite, useita käyttöjä".
Korkean taajuuden toiminta ja laaja Bandgap-puolijohteet
Piikarbidi- (SiC) ja galliumnitridi (GaN) laitteiden kypsyminen painaa kiinteitä tilareleet kohti MHz-tason suurtaajuuskytkentää. Tämä vähentää tehoelektronisissa muuntajissa (PET) ja keskijännitteisissä tasavirtajakeluverkoissa (MVDC) käytettävien releiden määrää yli 50 % ja häviöt yhteen. kolmasosa perinteisistä ratkaisuista.
Digitaalinen kaksoiskäyttöinen käyttö ja huolto
Tulevaisuudessa jokaisessa releessä on "virtuaalinen peili" digitaalisessa kaksoisalustassa, joka heijastaa sen sähköistä, lämpöä ja mekaanista tilaa reaaliajassa. Simuloinnin avulla mahdolliset vikatilat voidaan ennustaa viikkoja etukäteen, mikä mahdollistaa vaihdon optimaalisessa aikaikkunassa – todella saavuttamatta "nolla suunnittelematonta seisokkiaikaa".
Johtopäätös
Älyverkkojen "pienenä mutta kriittisenä" komponenttina releet ovat kehittyneet yksinkertaisista sähkömekaanisista kytkimistä monitoimisiksi älykkäiksi päätelaitteiksi, jotka yhdistävät tunnistuksen, viestinnän, ohjauksen ja laskennan. Niillä on korvaamaton rooli energian käytön tehokkuuden parantamisessa, toimitusvarmuuden parantamisessa ja järjestelmän turvallisuuden varmistamisessa. Tulevaisuuden verkkoja, joissa uusiutuvien energialähteiden penetraatioaste on suuri, sähköinen sisältö ja korkea digitalisaatio, releet kehittyvät edelleen kohti älykkäämpiä, nopeampia, joustavampia ja luotettavampia. Tekniset innovaatiot yhdistettynä standardointipyrkimyksiin ajavat yhdessä välitysteollisuutta tarjoamaan vankan taustatuen maailmanlaajuisille hiilineutraaliustavoitteille.
Usein kysytyt kysymykset
K1: Mikä on olennainen ero älykkäiden verkkojen ja perinteisten verkkojen releiden välillä?
Perinteiset releet ovat enimmäkseen sähkömagneettisia tai lämpötyyppejä, joissa on yksittäinen toiminto, kiinteät asetukset ja ei kommunikaatiokykyä. Älyverkkoreleet puolestaan käyttävät mikroprosessoreita ja digitaalisia viestintärajapintoja, jotka tukevat etäasetusta, itsediagnostiikkaa, vian tallennusta ja koordinoitua vuorovaikutusta – ne ovat kyberfyysisiä integroituja laitteita.
Q2: Ovatko puolijohdereleet todella luotettavampia kuin sähkömagneettiset releet?
Puolijohdereleissä ei ole mekaanisia koskettimia, joten niissä ei ole kipinöintiä tai koskettimien kulumista, ja ne tarjoavat huomattavasti pidemmän käyttöiän usein toistuvissa tilanteissa. Niillä on kuitenkin heikompi ylikuormituksen sietokyky, ja niillä on päällä oleva jännitehäviö ja vuotovirta. Valinnan tulee perustua tiettyihin käyttöolosuhteisiin (AC/DC, jännitetaso, kytkentätaajuus jne.).
Q3: Kuinka releet suojaavat kyberhyökkäyksiä vastaan?
Nykyaikaiset älykkäät releet tukevat kansallisiin salausalgoritmeihin perustuvaa viestien salausta ja digitaalisen allekirjoituksen todennusta, samalla kun ne käyttävät laitteiston turvasiruja avainten tallentamiseen. Laukaisukäskyt käyttävät "kaksois vahvistusmekanismi (esim. GOOSE SV cross tarkistus) estääksesi tehokkaasti väärennetyt ohjausohjeet.
Q4: Mitä erityisvaatimuksia releiden on täytettävä hajautettua aurinkosähköverkkoa varten?
Niiden on oltava GB/T 37408:n mukaisia 2019 Tekniset vaatimukset aurinkosähköverkkoon kytketyille inverttereille, mukaan lukien eristyssuojaus (passiivinen/aktiivinen tunnistus), yli-/alijännitesuoja, yli-/alitaajuussuoja, uudelleenkytkentäviive sekä pienjänniteajo (LVRT) -ominaisuuden kautta.
Q5: Korvataanko releet kokonaan tehoelektroniikkakytkimillä tulevaisuudessa?
Ei. Tehoelektroniset kytkimet (esim. IGBT:t, MOSFET:t) soveltuvat korkeataajuisiin, nopeasti säädettäviin skenaarioihin, mutta releillä – erityisesti hybridireleillä – on silti ainutlaatuisia etuja korkeajännitteisen eristyksen, turvallisen irrotuksen ja edullisen suurvirtakytkennän suhteen. Tulevaisuuden trendi on näiden molempien yhdistelmä muodostaen hybridijärjestelmän "tehoelektronisen säätöreleen varmuuseristyksen".
