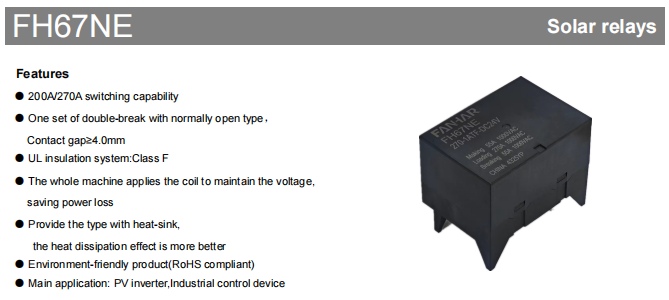

Tuotteen yleiskatsaus
The FH67NE on korkean suorituskyvyn, suuritehoinen uusi energiarele Zhejiang Fanhar Electronicsin (FANHAR) kehittämä uusien aurinkosähkö- ja teollisuussovelluksiin. Sitä on saatavana kahdessa kosketinkytkentäominaisuuden vaihtoehdossa – 200A ja 270A – ja niissä on yksi sarja kaksinkertaisia, normaalisti avoimia koskettimia, joiden kosketinväli on 4,0 mm tai suurempi. Käyttämällä AgSnO₂:ta kontaktimateriaalina, rele voi kytkeä jopa 220A (200A versio) tai 275A (270A versio) 1000 VAC:n jännitteelle, maksimikytkentäkapasiteetin ollessa 220 000 VA ja 275 000 VA. Erinomaisen sähköisen suorituskyvyn, tiukan turvallisuussuunnittelun ja kattavien kansainvälisten sertifikaattien ansiosta FH67NE:stä on tullut keskeinen kytkentäkomponentti vaativissa sovelluksissa, kuten PV-invertterit, energian varastointijärjestelmät ja teollisuuden ohjauslaitteet.
Kun maailmanlaajuinen aurinkosähkökapasiteetti kasvaa jatkuvasti ja energian varastointiteollisuus laajenee nopeasti, uudet energiajärjestelmät asettavat releille yhä tiukempia vaatimuksia suurvirran kantokyvyn, korkean jännitteen turvamarginaalien ja pitkän aikavälin luotettavuuden suhteen. FH67NE on nimenomaan Fanharin lippulaiva uusi energiareletuote, joka on kehitetty vastauksena tähän alan trendiin ja joka vastaa tehokkaasti markkinoiden kiireelliseen tarpeeseen saada suuritehoisia, erittäin turvallisia ja vähän energiaa kuluttavia releitä.
Valintaopas: 200A- ja 270A-versioiden vertailu
FH67NE-sarja tarjoaa kaksi virtalukemaa – 200A ja 270A – ja ydinero on pääliitinrakenteen suunnittelussa, joten insinöörit voivat valita joustavasti todellisten kuormitusvaatimusten perusteella:
| Parametri | FH67NE 200 | FH67NE 270 |
|---|---|---|
| Nimellisvirta (kantava) | 200A | 270A |
| Max. Vaihtovirta | 220A | 275A |
| Max. Kytkentäkapasiteetti | 220 000 VA | 275 000 VA |

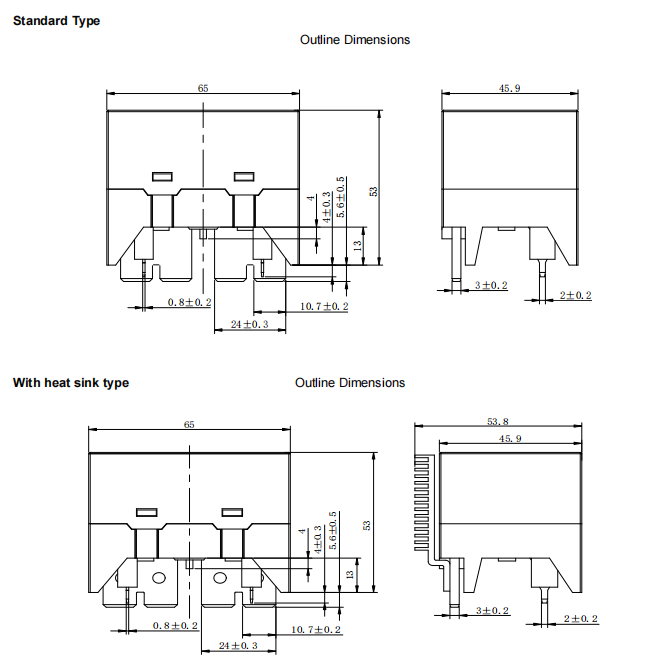

Molemmat versiot ovat identtisiä kosketusvälin (≥ 4,0 mm), eristysluokan (luokka F), käämin parametrien ja kokonaismittojen suhteen. Valinta tulee perustua ensisijaisesti järjestelmän todellisiin kuormitusvirta- ja kytkentäkapasiteettivaatimuksiin.
Tekniset ydinedut
Kaksinkertainen rakenne korkeajänniteturvallisuuteen
Tuotteessa on yksi sarja kaksinkertaisia, normaalisti avoimia koskettimia, joiden kosketinväli on ≥ 4,0 mm. Kaksinkertainen katkaisurakenne luo kaksi sarjan katkaisukaarta katkaisun aikana, mikä parantaa tehokkaasti valokaaren sammutuskykyä. Yhdessä suuren yli 4,0 mm:n kosketusvälin kanssa se parantaa merkittävästi sähköisen eristyksen suorituskykyä korkeajänniteolosuhteissa varmistaen turvallisen katkaisun 1000 VAC:lla.
Luokan F eristysjärjestelmä korkeaan lämpötilaan ja pitkäikäisyyteen
UL-eristysjärjestelmä täyttää luokan F vaatimukset, joten eristemateriaalit kestävät jatkuvaa 155 °C:n käyttölämpötilaa. Yhdessä laajan -40°C - 85°C käyttölämpötila-alueen kanssa FH67NE säilyttää vakaan sähköisen suorituskyvyn ja käyttöiän jopa korkeissa lämpötiloissa, kuten ulkona olevissa aurinkosähkövoimaloissa ja teollisissa jakelukaapeissa.
Valinnainen jäähdytyselementtirakenne tehostaa lämmönhallintaa
FH67NE on saatavana valinnaisella jäähdytyslevymallilla, joka tarjoaa huomattavasti paremman lämmönpoiston kuin vakioversio. Tämä malli soveltuu erityisen hyvin sovelluksiin, joihin liittyy jatkuva korkean virran johtuminen tai korkeita ympäristön lämpötiloja, mikä vähentää tehokkaasti releen lämpötilan nousua ja pidentää sähkön käyttöikää.
Ympäristöystävällinen ja maailmanlaajuisesti mukautuva
Tuote on RoHS-ympäristödirektiivien mukainen ja sillä on kansainväliset UL-, TÜV- ja CQC-sertifikaatit, mikä tarjoaa vahvan maailmanlaajuisen pääsyn markkinoille.

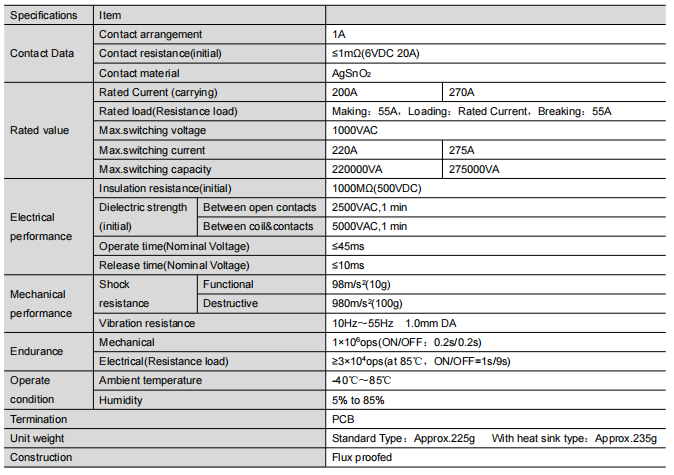

Ydin sähköinen suorituskyky
Kuormituskyky
FH67NE:n nimellisvirta (kantovirta) on 200 A (270 A 270 A versiossa). Sen nimelliskuormitus (resistiiviset) olosuhteet ovat: Merkki 55A, Kanto nimellisvirta, Break 55A. Suurin kytkentäjännite on 1000VAC, suurin kytkentävirta 220A (200A versio) / 275A (270A versio) ja maksimikytkentäkapasiteetti on 220 000 VA (200 A versio) / 275 000 VA (270 A versio).
Yhteystiedot Luotettavuus
Alkukosketinresistanssi on ≤1mΩ (testattu jännitteellä 6VDC 20A), mikä varmistaa erittäin pienet johtohäviöt ja täyttää korkeavirtasovellusten tiukat matalalämpövaatimukset.
Eristys ja dielektrinen lujuus
Alkuperäinen eristysvastus saavuttaa 1000 MΩ (testattu 500 VDC:llä). Dielektrisen lujuuden suorituskyky on erinomainen: 2500VAC/1min avoimien koskettimien välillä ja 5000VAC/1min käämin ja koskettimien välillä, mikä tarjoaa runsaasti turvamarginaaleja järjestelmälle.
Vastausaika
Toiminta-aika (nimellisjännitteellä) ≤45ms, vapautusaika (nimellisjännitteellä) ≤10ms, tarjoaa nopean ja luotettavan vastauksen PV-invertterien ja muiden laitteiden nopean kytkentäohjauksen vaatimuksiin.
Kelan tekniset tiedot ja energiatehokas toiminta
FH67NE:stä on saatavana viisi kelajännitevaihtoehtoa: DC 6 V, 9 V, 12 V, 24 V ja 48 V, ja nimellisvirrankulutus on vain 4 W. Yksityiskohtaiset parametrit jokaiselle spesifikaatiolle ovat seuraavat:
| Nimellisjännite | Käyttöjännite (VDC) | Vapautusjännite (VDC) | Nimellisvirta (±10 %) | Kelan vastus (±10 %) | Nimellisteho | Ylläpitojännite | Max jännite |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4,50 | ≥0,30 | 666,7 mA | 9Ω | 4W | 55%～100%Un (Ympäristön lämpötila 23℃) 55%～60%Un (Ympäristön lämpötila 85℃) | DC 7,2V |
| DC 9V | ≤6,75 | ≥0,45 | 444,4 mA | 20,3Ω | DC 10,8V | ||
| DC 12V | ≤9.00 | ≥0,60 | 333,3 mA | 36Ω | DC 14,4V | ||
| DC 24V | ≤18.00 | ≥1,20 | 166,7 mA | 144Ω | DC 28,8V | ||
| DC 48V | ≤36.00 | ≥2,40 | 83,3 mA | 576Ω | DC 57,6V |
Huomautuksia käytöstä:.
Kelaa ylläpitävä jännite syötetään 100 ms nimellisjännitteen käyttöönoton jälkeen, ja ylläpitojännitealue on 55 % ～ 100 % Un (23 °C ympäristössä) / 55 % ～ 60 % Un (85 °C ympäristössä).
Välttääksesi kelan ylikuumenemisen ja vaurioitumisen, älä käytä jatkuvasti jännitettä, joka ylittää enimmäiskestojännitteen. Suurin ylläpitojännite tarkoittaa maksimijännitettä, jonka rele voi kestää lyhyen ajan.
Tyypilliset sovellusskenaariot
PV-järjestelmien ydinkytkinelementtinä FH67NE käsittelee turvallisen käynnistyksen/katkaisun ohjauksen sekä DC- että AC-puolella. Sen 200A/270A:n suuri virransiirtokapasiteetti hallitsee helposti suuritehoisten aurinkosähköjonojen virrankulutuksen, kun taas ≥4,0 mm:n kontaktiväli ja 5000 VAC käämien välinen kestojännite tarjoavat huomattavat turvamarginaalit suurjännitesovelluksiin.
Energian varastointijärjestelmät (ESS)
Akkuenergian varastointijärjestelmissä FH67NE:tä käytetään akun latauksen/purkauksen ohjaamiseen ja suojaamiseen. Sen magneettisen lukitusrakenteen mahdollistama pieni virrankulutus vastaa täydellisesti ESS:n tiukkoja energiatehokkuusvaatimuksia, kun taas sen laaja käyttölämpötila-alue takaa vakaan toiminnan ulkovarastokaapeissa ja vastaavissa ympäristöissä.
FH67NE tarjoaa erittäin luotettavan on/off-ohjausratkaisun suuritehoisten teollisuuslaitteiden kuormituksen kytkemiseen. Sen erinomainen tärinän- ja iskunkesto yhdessä jopa miljoonan toimenpiteen mekaanisen käyttöiän kanssa tekevät siitä kykenevän käsittelemään erilaisia ankaria teollisuusympäristöjä.
Sertifikaatit ja laadunvarmistus
FH67NE-sarja on saanut kansainväliset UL-, TÜV- ja CQC-sertifioinnit ja täyttää RoHS-ympäristöstandardit ja täyttää täysin tärkeimpien maailmanlaajuisten alueiden markkinoillepääsyvaatimukset.
Kansallisena korkean teknologian yrityksenä Fanhar Electronics on sertifioitu ISO9001-laatujärjestelmän, ISO14001-ympäristöjärjestelmän ja ISO45001-työterveyden ja -turvallisuuden hallintajärjestelmän mukaisesti. Yhtiö investoi 5–8 % vuotuisesta liikevaihdosta tuotekehitykseen ja sille on myönnetty yli 40 kansallista hyödyllisyysmalli- ja keksintöpatenttia. Koko prosessin kattava laadunvalvontajärjestelmä, joka kattaa suunnittelun, raaka-aineiden hankinnan ja valmistuksen, varmistaa, että jokainen FH67NE-rele tuottaa tasaisen ja luotettavan laadun.
Johtopäätös
FH67NE:n suuritehoinen uusi energiarele yhdistää ydinetuja, kuten erittäin korkean virransiirtokapasiteetin (200A/270A), kaksoiskatkosturvarakenteen (≥4,0 mm:n rako), luokan F eristysjärjestelmän, magneettisen lukituksen, alhaisen tehon ja valinnaisen jäähdytyselementin lisäyksen. Fanharin lippulaivatuotteena uusille energia- ja teollisuuden korkean kuormituksen markkinoille, se on läpäissyt kansainväliset UL-, TÜV- ja CQC-sertifikaatit ja täyttää RoHS-vaatimukset. Sitä käytetään jo laajalti aurinkosähköinverttereissä, energian varastointijärjestelmissä ja teollisuuden ohjauslaitteissa. Suunnitteletpa sitten suuritehoista PV-invertteriä tai erittäin luotettavaa energian varastointijärjestelmää, FH67NE on luotettava avainkomponenttivalinta.
Usein kysytyt kysymykset
Q1: Mitkä ovat tärkeimmät erot FH67NE 200A- ja 270A-versioiden välillä?
Keskeiset erot ovat virransiirtokapasiteetissa ja pääterminaalirakenteessa. 270A version maksimikytkentävirta on 275A ja suurin kytkentäkapasiteetti 275 000 VA, ja siinä on uritettu pääliittimen pohja; 200A-version maksimikytkentävirta on 220A ja maksimikytkentäkapasiteetti 220 000 VA, pääliittimen pohjassa ei ole uraa. Molemmilla versioilla on sama kosketusväli, eristysluokka, käämin parametrit ja ääriviivamitat.
Q2: Mitä käytännön etuja ≥4,0 mm:n kontaktiväli tarjoaa?
Suuri, yli 4,0 mm:n kosketinväli parantaa merkittävästi releen sähköisen eristyksen kykyä: ① vähentää kaaren iskeytymisriskiä, mikä parantaa katkaisun luotettavuutta; ② täyttää korkeajännitesovellusten tiukat välysvaatimukset; ③ yhdistettynä kaksoiskatkosrakenteeseen muodostaa kaksoisturvaesteen, joka varmistaa turvallisen käytön 1000 VAC:lla.
Q3: Mihin skenaarioihin jäähdytyselementtimallia suositellaan?
Jäähdytyselementtimallia suositellaan erityisesti: ① ulkona oleviin aurinkosähkövoimaloihin, joissa ympäristön lämpötila on korkea; ② sovellukset, jotka vaativat pitkäkestoista suurvirran johtumista; ③ korkean luotettavuuden järjestelmät, joissa on tiukat lämpötilan nousurajat. Sen lämmönpoisto on huomattavasti parempi kuin vakioversiossa, mikä vähentää tehokkaasti releen lämpötilan nousua ja pidentää sähkön käyttöikää. Huomaa kuitenkin, että jäähdytyselementti on jännitteinen, joten asennuksen aikana on säilytettävä 10 mm turvaetäisyys.
Q4: Mikä on FH67NE:n ympäristösopeutuvuus?
Käyttölämpötila-alue -40°C～85°C, kosteusalue 5%～85%. Tärinänkestävyys 10Hz～55Hz/1.0mm DA, iskunkesto toiminnallinen 98m/s² (10g) ja tuhoisa 980m/s² (100g), täyttää erilaisten ankarien ympäristöjen, kuten ulkona sijaitsevien aurinkosähköasemien ja teollisuuden vaatimukset.
Q5: Voiko näytteitä tai teknistä tukea tarjota?
Fanhar Electronics tukee näytteiden toimittamista ja teknistä valintaapua asiakkaan vaatimusten perusteella. Jos tarvitset erityisiä mukautustarpeita (rakenteet, parametrien säädöt jne.), ota yhteyttä Fanharin myynti- tai tekniseen tukeen saadaksesi lisäapua. Tämä tuoteesittely on vain viitteellinen. Tekniset tiedot voivat muuttua ilman erillistä ilmoitusta. Uusimman teknisen dokumentaation saamiseksi ota yhteyttä Fanhar-myyntitiimiin.
