Täydellinen opas lukitusreleisiin: toimintaperiaatteista valintaan ja soveltamiseen

Kuinka lukitusreleet toimivat?

Ydinkomponentit

Lukitusreleen avainkomponentteja ovat:

Kela : Yksikelainen tai kaksikelainen rakenne, yleensä valmistettu matalaresistanssista kuparilangasta ja jota käytetään magneettikentän luomiseen.

Ankkuri (tunnetaan myös nimellä "kiekkokytkin") : Pieni liikkuva metallikappale, joka toimii kytkimen "porttina".

Kestomagneetti (magneettilukitustyypille) : Käytetään pitämään ankkuria paikallaan virran katkaisun jälkeen.

Mekaaninen salpa (mekaaniselle lukitustyypille) : Fyysinen lukitusmekanismi.

Yksityiskohtainen toimintaperiaate

Kun käämiin kohdistetaan lyhyt virtapulssi, muodostunut magneettikenttä saa ankkurin siirtymään kosketusasennosta toiseen, mikä täydentää tai katkaisee piirin. Tärkeintä on, että tämän pulssin päätyttyä ankkuri pysyy tiukasti nykyisessä asennossaan ja luottaa magneettiseen voimaan (magneettisilla lukitustyypeillä) tai mekaaniseen salpaan (mekaanisilla lukitustyypeillä) ilman jatkuvaa tehoa. Se aktivoituu ja nollautuu vain, kun käänteinen pulssi on käytössä.

Sovelluksissa, kuten OFF-viiveajastimissa, kaksoiskäämitysreleiden toimintajärjestys on monimutkaisempi: kun virta kulkee asetettujen kelojen (S) läpi, sisäisessä magneettipiirissä syntyy sähkömagneettista voimaa, joka vetää puoleensa ankkuria, sulkee normaalisti avoimen koskettimen ja avaa normaalisti suljetun koskettimen, mikä ylläpitää asetettua tilaa. Kun OFF-viive päättyy, virta kulkee nollauskäämin (R) läpi, jolloin suljettu normaalisti avoin kosketin avautuu ja avattu normaalisti suljettu kosketin sulkeutuu uudelleen.

Lukitusreleiden päätyypit

Luokittelu hallintamekanismin mukaan

Luokittelu kelarakenteen mukaan

Impulssireleet

Tämä on erityinen magneettilukitusrele, jossa on integroitu elektroninen ohjauspiiri. Se ei vaadi tulopulssin napaisuuden muuttamista; aina kun se vastaanottaa pulssisignaalin, se muuttaa automaattisesti tilaansa (kytkee ON/OFF vuorotellen kytkimen tapaan). Kun virta kytketään, sisäinen piiri määrittää automaattisesti releen nykyisen asennon ja vetää vastakkaisen kelan.

Impulssireleet ovat ihanteellisia saman laitteen ohjaamiseen useista paikoista useilla painikkeilla, kuten kuljettimen käynnistämiseen ja pysäyttämiseen useista pisteistä yhdellä painikkeella kussakin paikassa.

Lukitusrele vs. ei-salpaava rele: Yksityiskohtainen vertailu

Lukitusreleiden keskeiset edut

Erittäin alhainen virrankulutus: Tämä on lukitusreleiden näkyvin etu. Koska ne kuluttavat virtaa vain tilanvaihtohetkellä, energiansäästövaikutus on merkittävä pitkäaikaisissa sovelluksissa. Lukitusrakenne saavuttaa virran vain ON/OFF-kytkennän aikana, mikä edistää merkittävästi laitteiden energiansäästöä.

Tilamuisti: Säilyttää automaattisesti viimeisimmän tilan sähkökatkon jälkeen, eikä nollauspiiriä tarvita. Se soveltuu erityisen hyvin sovelluksiin, jotka tarvitsevat tilan säilyttämistä tehohäviön jälkeen, kuten älykytkimien muistitoiminto.

Matala patan lämmöntuotanto: Koska jatkuvaa jännitystä ei tarvita, patterin lämpötilan nousu on erittäin alhainen, mikä on hyödyllistä laitteiden luotettavuuden ja käyttöiän parantamiseksi.

Soveltuu akkukäyttöisille laitteille: Nollastaattinen virrankulutus tekee siitä ihanteellisen valinnan akkukäyttöisille sovelluksille, kuten IoT-laitteille ja älymittareille.

Pääsovellusskenaariot

Teollisuusautomaatio

Teolliset laskenta- ja lajittelujärjestelmät: Käytä tilamuistin bistabiilia ominaisuutta.

Moottorin ohjauspiirit: OFF-viivereleissä käytetään lukitusreleitä tarkan jarrutusohjauksen saavuttamiseksi.

Pakkauskoneet: Useiden yksiköiden yhdistetty ohjaus.

Voimaa ja energiaa

Älykkäät mittarit: Alhainen virrankulutus, pitkäaikainen käyttö, mahdollistaa ennakkomaksun ohjaustoiminnot.

PV-invertterit: Toistuva kytkentä, maavian havaitsemispiirit.

Korkeajännitteiset tasavirtalähteet: Piirin kytkentä.

Testaus ja viestintä

Televiestintälaitteet: Puhelinvaihdejärjestelmät.

Automaattinen testauslaitteisto: Testisignaalin kytkentä.

Valintaopas: Kuinka valita oikea lukitusrele?

Suositeltavat skenaariot lukitusreleiden valinnassa:

Pitkäaikainen käyttö herkkä virrankulutukselle: esim. akkukäyttöiset laitteet, IoT-liittimet.

Vaatimus tilan ylläpitämisestä sähkökatkon jälkeen: esim. älykytkimien muistitoiminto, laitteiden tilan säilyttäminen.

Rajoitettu patterin lämmöntuotanto: Korkeatiheyksiset asennusympäristöt.

Ohjaustarve useista paikoista: esim. rakennuksen valaistus, kuljetinohjaus.

Suositeltavat skenaariot tavallisten releiden valinnassa:

Kustannusherkät sovellukset: Ei tarvetta pitkäaikaiselle tilan säilyttämiselle, esim. yksinkertainen kodinkoneen ohjaus.

Yksinkertainen ohjauslogiikka: Ei tarvita monimutkaisia ​​käyttöpiirejä.

Tärinäympäristöt: Magneettisilla lukitusreleillä on huonompi tärinänkestävyys.

Avainvalintaparametrit

Kelatyyppi: Yksi kela vs. kaksoiskela. Kaksoiskela tarjoaa yksinkertaisen ohjauksen, mutta vaatii enemmän nastoja, kun taas yksi kela säästää tilaa, mutta vaatii napaisuuden kytkentäpiirin.

Kontaktin luokitus: Valitse kuormitusvirran ja jännitteen perusteella. Esimerkiksi joissakin sarjatuotteissa voidaan kytkeä jopa useiden ampeerien virtoja, kun taas signaalipiireihin soveltuvissa malleissa on pienempi virtakapasiteetti.

Tehonkulutusvaatimukset: Kiinnitä huomiota kelan käyttötehoon. Markkinoilta löytyy tuotteita, joiden virrankulutus on erittäin pieni.

Asennusmenetelmä: PCB-asennus, Surface Mount Technology (SMT) tai plug-in. Ahtaisiin sovelluksiin voidaan valita erittäin pienikokoisia pinta-asennusmalleja.

Ympäristöön sopeutuvuus: Ota huomioon lämpötila, kosteus, tärinä jne. Mekaaniset lukitustyypit tarjoavat vakaamman suorituskyvyn lämpökierrossa.

Teknologian kehitystrendit

Energiansäästön ja päästöjen vähentämisen maailmanlaajuisen kasvavan kysynnän myötä lukitusreleet ovat saamassa laajempaa käyttöä niiden nollastaattisen virrankulutuksen ominaisuuden vuoksi. Tärkeimmät kehitystrendit ovat:

Pienempi kelan virrankulutus: Vähennä jatkuvasti käyttövirrankulutusta optimoimalla magneettipiirin suunnittelua ja käyttämällä uusia materiaaleja.

Pienempi koko: Sopeutuminen suuritiheyksisiin asennusvaatimuksiin, kuten tiettyihin pinta-asennusreleisiin.

Suurempi kosketuskapasiteetti: Parantaa kuormituskapasiteettia säilyttäen samalla alhaisen virrankulutuksen.

Älykäs integrointi: Impulssireleet sisäänrakennetuilla elektronisilla piireillä älykkäämpään ohjaukseen.

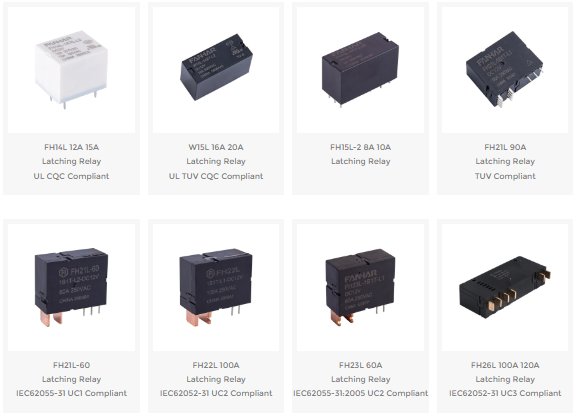

Tutustu lukitusreletuotteisiin

FANHAR Electronicsilla toimitamme korkean suorituskyvyn lukitusreles suunniteltu nykyaikaisten älykotien, teollisuuden ohjauksen, uusien energiajärjestelmien ja muiden vaatimuksiin. Yli 30 sarjan ja satojen eritelmien ansiosta valikoimamme tarjoaa täydellisen tasapainon kytkentäkyvyn, energiatehokkuuden ja luotettavuuden välillä.

Usein kysytyt kysymykset

Kysymys 1: Mitä eroa on impulssireleellä ja tavallisella magneettisella lukitusreleellä?

Impulssireleessä on sisäänrakennettu elektroninen ohjauspiiri, joten se ei vaadi napaisuuden vaihtoa; jokainen pulssi vaihtaa tilaa automaattisesti (kuten painonappikytkin). Se on ihanteellinen monipaikkaiseen yksipainikkeiseen ohjaukseen, kun taas tavalliset magneettilukitusreleet vaativat ulkoisen napaisuuden ohjauksen tai erilliset käämit.

Kysymys 2: Miksi kaksikelareleitä käytetään yleisesti OFF-viiveajastinsovelluksissa?

Koska OFF-viive vaatii selkeät asetukset (ajastusaloitus) ja nollaus (ajoitus lopetus). Kaksikelaiset releet mahdollistavat näiden kahden toiminnon itsenäisen ohjauksen, mikä tarjoaa selkeän ja luotettavan ajoituslogiikan välttäen samalla napaisuuden vaihdon ylimääräistä monimutkaisuutta ja meluriskiä.

Q3: Mikä marginaali tulisi jättää kosketinvirran nimellisarvolle relettä valittaessa?

Yleissääntönä on, että kuormitusvirta on pidettävä alle 80 % koskettimen nimellisarvosta (resistiivisille kuormille). Induktiivisille tai kapasitiivisille kuormille (moottorit, kondensaattorit, lamput) salli suurempi marginaali (suositus <50 %) ja harkitse käynnistysvirtaa. Katso aina teknisistä tiedoista suurin kytkentäteho ja jännitekäyrät.

Kysymys 4: Voidaanko magneettilukitusreleitä käyttää suurtaajuiseen kytkemiseen (esim. PWM)?

Ei suositella. Magneettiset lukitusreleet on suunniteltu matalataajuiseen kytkentään (enintään muutaman kerran minuutissa). Korkeataajuinen toiminta lyhentää merkittävästi mekaanista käyttöikää ja mitätöi nollatehoedun. Käytä korkeataajuisissa sovelluksissa puolijohdereleitä tai MOSFETejä.

Q5: Kuinka voin tarkistaa, onko valitsemani rele sopiva?

On suositeltavaa rakentaa testi todellisella kuormituksella (mukaan lukien pahimman tapauksen kytkentäolosuhteet), suorittaa vähintään 1 000 jatkuvaa kytkentäjaksoa ja seurata koskettimen lämpötilan nousua, käämin lämpötilan nousua ja kosketinvastuksen muutoksia. Suorita myös tärinä- ja virrankatkaisutestit varmistaaksesi sovellusympäristövaatimusten noudattamisen.
