Virran shunttivastuksen ymmärtäminen: Kattava opas virran tarkkuusmittaukseen

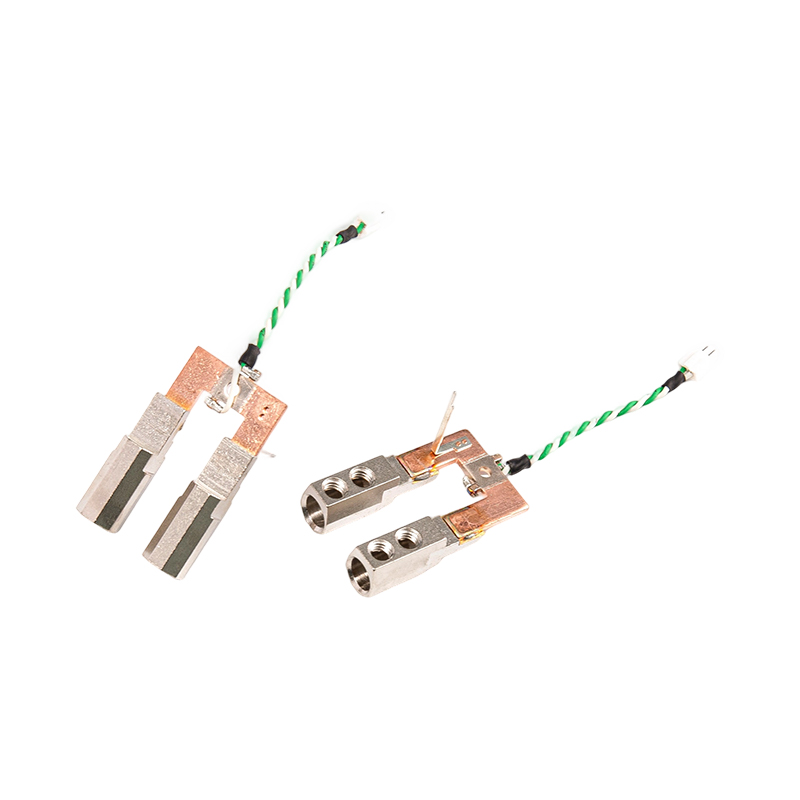

Mikä on virran shunttivastus?

A Virran shunttivastus on tarkkuus pieniresistanssikomponentti, joka on suunniteltu mittaamaan sähkövirtaa tuottamalla pieni, verrannollinen jännitehäviö sen liittimiin. Ohmin lain (V = I × R) perusteella nämä vastukset muuttavat virran mitattavissa olevaksi jännitesignaaliksi, mikä mahdollistaa tarkan virranvalvonnan häiritsemättä merkittävästi piirin toimintaa.

Näitä olennaisia ​​komponentteja käytetään laajalti tehoelektroniikassa, akunhallintajärjestelmissä, teollisuusautomaatiossa ja autoteollisuuden sovelluksissa, joissa tarkka virrantunnistus on kriittinen suorituskyvyn optimoinnissa ja turvallisuuden seurannassa.

Virtashunttivastusten tärkeimmät ominaisuudet

Toimintaperiaatteet

Nykyiset shunttivastukset toimivat yksinkertaisella mutta tyylikkäällä periaatteella:

• Kun vastus asetetaan sarjaan kuorman kanssa, se tuottaa jännitehäviön, joka on verrannollinen sen läpi kulkevaan virtaan
• Tämä jännite mitataan käyttämällä korkeaimpedanssisia vahvistuspiirejä tai analogia-digitaalimuuntimia
• Mitattu virta lasketaan kaavalla: I = V ÷ R, jossa vastus pysyy vakiona
• Tyypilliset vastusarvot vaihtelevat mikroohmeista kymmeniin milliohmeihin tehohäviön minimoimiseksi

Kriittiset suorituskykyparametrit

Valitse sopiva Virran shunttivastus vaatii useiden keskeisten eritelmien huolellisen arvioinnin:

• Resistanssiarvo: Tyypillisesti vaihtelee välillä 0,1 mΩ - 100 mΩ, valittu enimmäisvirran ja hyväksyttävän jännitehäviön perusteella
• Teholuokitus: Määrittää lämmönpoistokapasiteetin laskettuna käyttäen P = I² × R 25-50 % turvamarginaalilla
• Lämpötilakerroin (TCR): Mittaa vastuksen stabiiliutta lämpötilan vaihteluissa, huippuluokan shuntit tarjoavat ±10 ppm/°C tai vähemmän
• Toleranssi: Osoittaa tarkkuustason, joka vaihtelee ±0,01 %:sta laboratoriolaadussa ±1-5 %:iin yleisissä sovelluksissa
• Jännitteen pudotus: Vakioarvot sisältävät 50 mV, 75 mV tai 100 mV nimellisvirralla yhteensopivuuden mittauslaitteiden kanssa

Virtashunttivastusten tyypit

Tarkkuusvirtashuntti vs. Standard Shunts

Tarkkuusvirtashuntti vastukset edustavat virranmittausteknologian korkeinta tasoa, ja ne on suunniteltu sovelluksiin, jotka vaativat poikkeuksellista tarkkuutta ja vakautta. Nämä erikoiskomponentit minimoivat mittausvirheet edistyneiden materiaalivalinnan ja valmistusprosessien ansiosta.

Tarkkuusvirtashunttitien tärkeimmät erottimet ovat:

• Erittäin alhaiset TCR-arvot (usein alle ±10 ppm/°C) takaavat minimaalisen poikkeaman käyttölämpötiloissa
• Tiukat toleranssivaatimukset (±0,01 % - ±0,1 %) takaavat erinomaisen mittauksen toistettavuuden
• Nelinapaiset Kelvin-liitännät, jotka eliminoivat johdinresistanssivirheet
• Pitkäaikainen vakaus minimaalisilla ikääntymisvaikutuksilla pitkien käyttöjaksojen aikana
• Erinomainen suorituskyky kalibrointilaboratorioissa, testauslaitteissa ja kriittisissä valvontajärjestelmissä

DC-virran shunttivastuksen kokoonpanot

DC-virran shunttivastukset Ne on optimoitu erityisesti tasavirtasovelluksiin, ja niissä on rakennusmenetelmiä, jotka vastaavat DC-mittauksen ainutlaatuisiin haasteisiin:

• Manganiini- tai Constantan-seosrakenne tarjoaa lähes nollan lämpö-EMF:n
• Paneeliasennetut mallit vankailla liittimillä teollisuusympäristöihin
• Standardoitu 75 mV lähtö nimellisvirralla saumattomaan integrointiin analogisten mittareiden kanssa
• Suuri ylikuormituskapasiteetti (tyypillisesti 120 % nimellisvirrasta 2 tunnin ajan)
• Käyttölämpötila vaihtelee -40°C:sta 60°C:een vaativiin teollisuusolosuhteisiin.

Rakennustekniikan sähköiset shuntit

Sähköiset shuntit valmistetaan eri tekniikoilla, joista jokaisella on omat edut:

• Metallifolion shuntit: Tarjoaa poikkeuksellista tarkkuutta TCR:llä jopa ±5 ppm/°C, ihanteellinen suurtaajuus- ja tarkkuussovelluksiin
• Metallinauha-/levyshuntit: Tarjoaa erinomaisen tehonkäsittelyn ja ylijännitesuojan auto- ja teollisuuskäyttöihin
• Langalliset shuntit: Tarjoaa ylivertaisen vakauden ja suuren tehokapasiteetin, vaikkakin korkeampi induktanssi rajoittaa vaihtovirran suorituskykyä
• Paksukalvoshuntit: Kustannustehokas ratkaisu suurten volyymien sovelluksiin, joissa on kohtalaiset tarkkuusvaatimukset

Sovellukset eri toimialoilla

Auto- ja sähköajoneuvojen järjestelmät

Autoteollisuus on yksi nopeimmin kasvavista markkinoista Virran shunttivastuss , jota ohjaavat ajoneuvojen sähköistys ja kehittyneet elektroniset järjestelmät. Kriittisiä sovelluksia ovat mm.

• Akunhallintajärjestelmät (BMS) valvovat lataus-/purkausvirtoja lataustilan arvioimiseksi
• Sisäänrakennetut laturit (OBC) antavat palautetta virranhallinnasta ja ylikuormitussuojasta
• Vetomoottorin ohjaus mahdollistaa tarkan vääntömomentin ja nopeuden säätelyn
• DC-DC-muuntimet varmistavat tehokkaan virranjaon ajoneuvojen alajärjestelmissä
• Korkeajännitteiset tehonjakeluyksiköt, jotka vaativat AEC-Q200-hyväksyttyjä komponentteja

Teollinen tehoelektroniikka

Teollisuuden sovellusten vipuvaikutus Tarkkuusvirtashunttis varten:

• Moottorikäyttöjärjestelmät, jotka vaativat reaaliaikaista virran takaisinkytkentää vektoriohjaukseen
• Virtalähteen valvonta, joka varmistaa kuormituksen säätelyn ja vian havaitsemisen
• Servokäytöt vaativat erittäin tarkkaa virrantunnistusta asennonsäätöön
• Energianmittausjärjestelmät vaativat tarkan kulutuksen mittauksen
• Uusiutuvan energian invertterit seuraavat virtaa aurinko- ja tuulijärjestelmissä

Kulutuselektroniikka ja tietoliikenne

Kompakti Virran shunttivastuss Ota lisätoiminnot käyttöön:

• Älypuhelimen akunhallinta varmistaa turvalliset latausjaksot
• Kannettavan tietokoneen virtasovittimet tarkkailevat lähtövirtaa
• 5G-tukiasemat, jotka hallitsevat tehonjakoa RF-vahvistimien välillä
• Konesalilaitteet seuraavat virrankulutusta palvelintasolla
• Puettavat laitteet, jotka optimoivat akun käyttöiän tarkan virranvalvonnan avulla

Suunnittelunäkökohdat ja parhaat käytännöt

Kelvin-yhteyden toteutus

Maksimaalisen tarkkuuden saavuttamiseksi pienellä vastuksella Virran shunttivastuss , kunnollisten Kelvin-liitäntöjen (4-johtiminen) toteuttaminen on välttämätöntä. Tämä tekniikka erottaa virtaa kuljettavat polut jännitteen tunnistavista poluista, mikä eliminoi lyijyn ja kosketusvastuksen aiheuttamat virheet.

Toteutusohjeet sisältävät:

• Reititä tunnistusviivat resistiivistä elementtiä lähimpänä olevien vastustyynyjen sisäreunoista
• Säilytä aistijälkien pituus ja mitat tasaisen mittauksen varmistamiseksi
• Sijoita virranmittausvahvistimet mahdollisimman lähelle shunttia
• Vältä läpivientejä shunttityynyissä estääksesi juotteen imeytymisen ja epätasaisen vastuksen
• Käytä differentiaalista parireititystä aistilinjoille hylätäksesi yhteistilan kohinan

Lämmönhallintastrategiat

Tehonhäviö sisään DC-virran shunttivastukset tuottaa lämpöä, joka voi vaikuttaa mittaustarkkuuteen. Tehokas lämmönhallinta edellyttää:

• Oikea vähennys – käyttövastukset alle maksimiarvojen käyttöiän pidentämiseksi
• Riittävä kuparialue piirilevyillä lämmön leviämistä varten
• Ympäristön lämpötilan ja ilmavirran huomioon ottaminen kotelon suunnittelussa
• Materiaalien valinta, jolla on alhainen TCR, minimoimaan lämpötilan aiheuttama ajautuminen
• Lämpöliitäntämateriaalien käyttö paneelityyppisten shunttien asennuksessa

High-Side vs. Low-Side Sensing

Sijoitus Sähköiset shuntit piirien sisällä vaikuttaa järjestelmän suorituskykyyn:

Valintaopas insinööreille

Resistanssivaatimusten laskeminen

Optimaalisen määrittäminen Virran shunttivastus arvo edellyttää useiden tekijöiden tasapainottamista:

• Tavoitejännitehäviö: Tyypillisesti 50-100 mV yhteensopivuus standardien ADC:iden ja mittareiden kanssa
• Maksimivirta: Laske R = V ÷ I tarvittavan resistanssin määrittämiseksi
• Tehonhäviö: Varmista, että P = I² × R pysyy nimellisrajoissa turvamarginaalin kanssa
• Signaali-kohinasuhde: Varmista luotettavaa mittausta varten, että jännitehäviö ylittää järjestelmän kohinan vähimmäistason

Materiaalin valintakriteerit

Seoksen koostumus vaikuttaa suoraan Tarkkuusvirtashuntti suorituskyky:

• Manganiini: Suositellaan tarkkuussovelluksiin, joissa TCR ~±10-50 ppm/°C ja erinomainen pitkäaikainen vakaus
• Constantan: Tarjoaa hyvän vakauden kohtuullisella TCR:llä yleiseen teollisuuskäyttöön
• Zeranin: Edistyksellinen metalliseos, joka tarjoaa erittäin alhaisen TCR:n korkeimpiin tarkkuusvaatimuksiin
• Kupari: Käytetään korkeavirtasovelluksissa, joissa hinta on ensisijainen huolenaihe

FAQ

Mitä eroa on virran shunttivastuksen ja virrantunnistusvastuksen välillä?

Vaikka termejä käytetään usein vaihtokelpoisina, ne sisältävät yleensä erilaisia ​​käyttötapauksia. Virrantunnistusvastukset ovat yleensä pieniresistanssisia komponentteja, jotka on integroitu elektronisiin piireihin valvontaa ja ohjausta varten ja jotka on suunniteltu kontrolloidulla taajuusvasteella tarkkuussovelluksiin. Virtashunttivastukset Liittyvät usein suuremman virran mittauksiin, ja niitä voidaan käyttää sähkönjakelu-, instrumentointi- tai mittaussovelluksissa. Molemmat perustuvat samaan Ohmin lain periaatteeseen, mutta eroavat mittakaavan, rakenteen ja sovellusympäristön osalta.

Kuinka valitsen oikean resistanssiarvon nykyiselle shunttivastukselleni?

Valitse sopiva resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

Mikä on TCR ja miksi sillä on merkitystä nykyisten shunttivastuksien kannalta?

TCR (Temperature Coefficient of Resistance) mittaa, kuinka paljon vastus muuttuu lämpötilan mukaan ilmaistuna ppm/°C (miljoonasosia per Celsius-aste). Shunttivastuksessa, jonka TCR on 100 ppm/°C ja alkuresistanssi 100 Ω, 50°C lämpötilan muutos aiheuttaa 0,5 Ω resistanssisiirtymän. Tämä vaikuttaa suoraan mittaustarkkuuteen – korkeampi TCR tarkoittaa suurempaa virhettä lämpötilan muuttuessa. Premium Tarkkuusvirtashunttis tarjoavat jopa ±10 ppm/°C TCR:n, mikä on välttämätöntä autoteollisuudessa (-40°C - 125°C) ja teollisuussovelluksissa, joissa lämpötilan vaihtelut ovat merkittäviä.

Mikä on Kelvin-yhteys, ja milloin minun pitäisi käyttää sitä?

Kelvin-liitännässä (4-johtiminen) käytetään neljää liitintä: kaksi virran siirtoon ja kaksi erillistä sensoriliitintä jännitteen mittaamiseen. Tämä eliminoi johto- ja kosketusresistanssista johtuvat virheet, jotka voivat aiheuttaa 10-15 % mittausvirheitä 2-johtimissa konfiguraatioissa, kun mitataan milliohmin alueen shuntteja. Käytä Kelvin-liitäntöjä kaikille Tarkkuusvirtashuntti sovelluksissa, erityisesti kun resistanssiarvot ovat alle 10 mΩ tai kun vaaditaan parempaa kuin 0,5 % tarkkuutta. Toteutus käsittää tuntolinjojen reitittämisen vastustyynyjen sisältä ja yhtäläisten jälkipituuksien ylläpitämisen.

Miten virranshunttivastukset eroavat Hall-antureista virranmittauksessa?

Virran shunttivastuss tarjoavat paremman tarkkuuden (erityisesti tasavirta/matalataajuudella), pienemmät kustannukset ja laajemman taajuusvasteen, mutta tuottavat lämpöä (I²R-häviöt) eivätkä tarjoa galvaanista eristystä. Hall-anturit tarjoavat luontaisen eristyksen ja merkityksettömän tehohäviön, mutta niillä on kohtalainen tarkkuus, johon ulkoiset magneettikentät vaikuttavat, ja korkeammat kustannukset. Tasavirtasovelluksissa, jotka vaativat suurta tarkkuutta, kuten akunhallintajärjestelmissä, shunttivastukset ovat tyypillisesti edullisia. Hall-anturit ovat suositeltavia, kun eristäminen on kriittistä tai korkeavirtasovelluksissa, joissa lämmön haihduttaminen on ongelma.

Mitkä ovat vakiojännitehäviöt DC t -shunttivastuksille?

Alan standardi DC-virran shunttivastukset tyypillisesti tuottavat 75 mV nimellisvirralla, vaikka 50 mV ja 100 mV variantit ovat myös yleisiä. Tämä standardointi varmistaa yhteensopivuuden analogisten paneelimittareiden ja mittauslaitteiden kanssa, jotka on suunniteltu näille tietyille jännitealueille. Esimerkiksi 100A/75mV shuntin resistanssi on 0,00075Ω, kun taas 50A/75mV shuntin resistanssi on 0,0015Ω. Kun valitset shuntteja olemassa oleville laitteille, varmista mittarin täysimittainen jännitetarve oikean skaalauksen ja tarkkuuden varmistamiseksi.

Voidaanko virtashunttivastuksia käyttää vaihtovirtasovelluksissa?

kyllä, Virran shunttivastuss toimivat AC-mittauksessa, mutta näkökohdat poikkeavat DC-sovelluksista. Lankashunteissa on induktanssi, joka voi aiheuttaa vaihesiirtoja ja mittausvirheitä korkeammilla taajuuksilla. Metallikalvo- tai metallilevyshuntit tarjoavat alhaisemman induktanssin ja paremman vaihtovirtasuorituskyvyn. Puhtaissa vaihtovirtasovelluksissa virtamuuntajia (CT) suositellaan usein, koska ne tarjoavat eristyksen ja käsittelevät suuria virtoja ilman lämmön muodostumista. Kuitenkin DC-biasoitujen vaihtovirta- tai laajan taajuusalueen vaatimusten osalta shunttivastukset pysyvät tehokkaina, kun ne on määritetty oikein taajuusvasteelle.

Mikä aiheuttaa virran shunttivastuksen mittausvirheitä ja miten voin minimoida ne?

Ensisijaisia ​​virhelähteitä ovat: lämpöpoikkeama (minimoitu valitsemalla matala-TCR-materiaaleja), lyijyn vastus (poistettu Kelvin-liitännöillä), lämpösähköiset jännitteet (joita vähentävät johdonmukainen materiaalin käyttö ja lämpötilagradientit), piirilevyjen asetteluongelmat (korjattu asianmukaisella jäljityksen ja vahvistimen sijoittelulla) sekä itsekuumeneminen (hallittu lämpösuunnittelun ja -hallinnan avulla). Muita tekijöitä ovat juotoksen laatu, kosketusresistanssi liittimissä ja sähkömagneettiset häiriöt. Valmistajan asetteluohjeiden noudattaminen ja oikean lämmönhallinnan käyttöönotto voivat vähentää kokonaisvirheen alle 0,1 prosenttiin tarkkuussovelluksissa.

Mitä sertifikaatteja minun pitäisi etsiä autojen virtashunttivastuksista?

Autoteollisuuden sovelluksissa etsi Virran shunttivastuss AEC-Q200-hyväksyntä – maailmanlaajuinen standardi passiivisten komponenttien rasitustestaukseen autoympäristöissä. Muita tärkeitä sertifikaatteja ovat ISO9001 (laadunhallinta), ISO14001 (ympäristö) ja ISO45001 (työterveys ja -turvallisuus). Kansainvälisillä markkinoilla UL-tunnustus, TUV-sertifiointi ja EU:n ROHS/REACH-direktiivien noudattaminen takaavat säännösten noudattamisen. Nämä sertifikaatit takaavat, että komponentit kestävät autojen lämpötila-alueita (-40 °C - 125 °C), tärinää ja pitkäaikaisia ​​luotettavuusvaatimuksia.

Kuinka lasken nykyisen shunttivastukseni tarvittavan tehon?

Laske tehohäviö käyttämällä P = I² × R, jossa I on suurin jatkuva virta ja R on shunttiresistanssi. Käytä 25-50 % turvamarginaalia lasketun tehon yläpuolelle. Esimerkiksi 20A 5mΩ shuntin kautta: P = 20² × 0,005 = 2W. Valitse 3 W tai suurempi vastus. Harkitse vähennyskäyriä – monet vastukset on vähennettävä yli 70 °C:n ympäristön lämpötilassa. Tarkista pulssisovelluksissa vastuksen pulssikyky, sillä huipputehon käsittely ylittää usein jatkuvat arvot. Katso aina valmistajan tietolomakkeista erityiset vähennysvaatimukset.
